ACHTERAANZICHT
Fig. 5
ROOD
WIT
Fig. 6

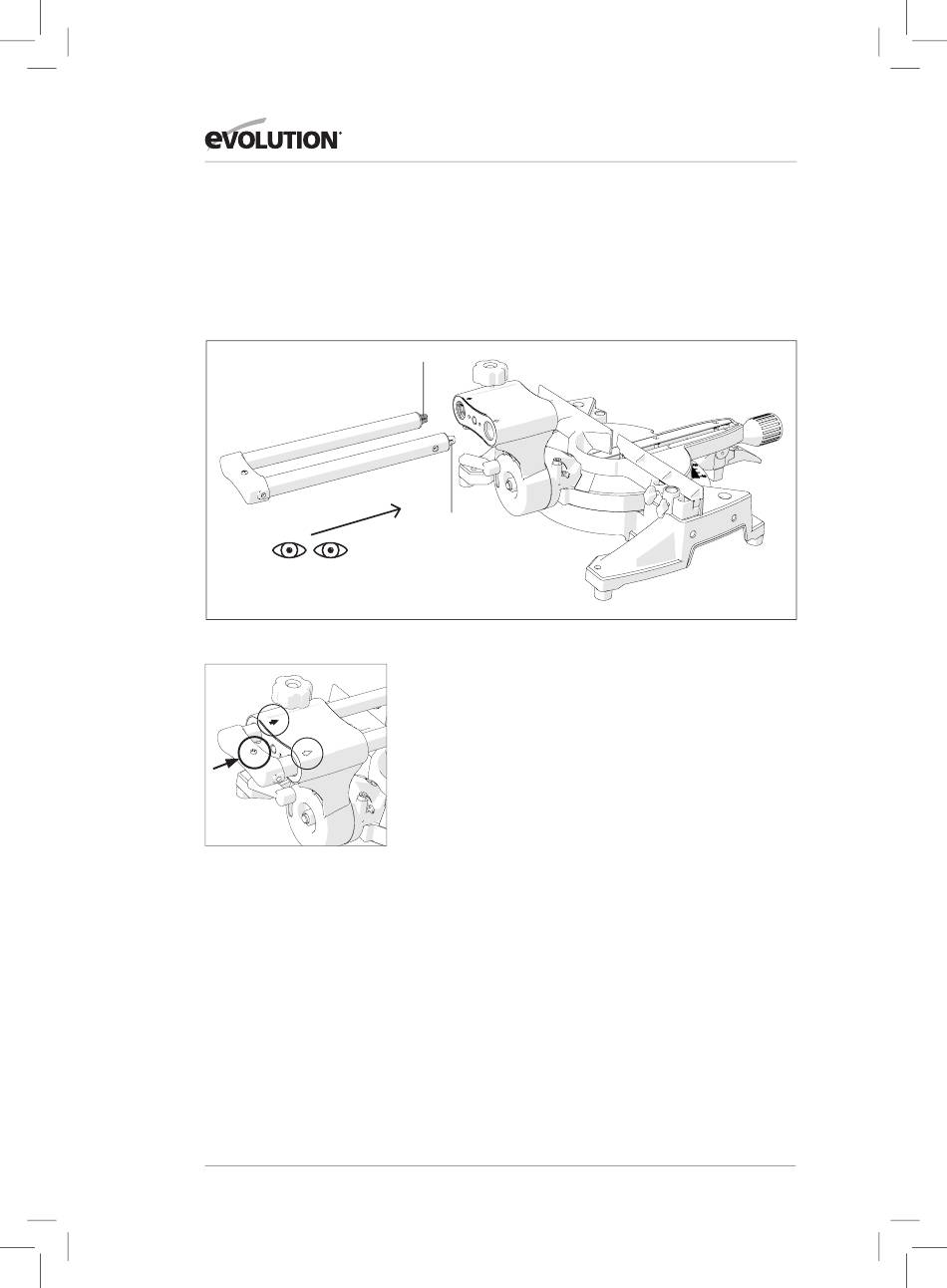

DE TREKGELEIDER INSTALLEREN
De twee armen van de trekgeleider dient u in de twee glijlagers
in de kantelkop te schuiven. Gezien vanaf de ACHTERZIJDE
van de machine de arm met het rode oog links en het witte oog
rechts. (Fig. 5)
ROOD
WIT
Dankzij de kleurcode kan installatie niet fout gaan: de
afzonderlijke armen hebben elk een andere kleur. De arm met
het rode oog dient links in het lager geschoven te worden, de
arm met het witte oog in het rechter lager (gezien vanaf de
achterzijde van de machine). De glijlagers zijn voorzien van
een overeenkomstige kleurcode.
Waarschuwing: lees de stappen behorend bij afbeeldingen
4, 5, 6 en 7 voordat u verder gaat.
Voor juiste en nauwkeurige montage is de diameter
van de twee (2) armen verschillend. De glijlagers in de
kantelkop zijn ook van verschillende grootte.
Zorg dat u de trekgeleider op de juiste manier in de kantelkop
monteert waarbij de bevestiging voor de kabelklem op de
achterste montagesteun omhoog wijst. (Fig. 6)
• Schuif de armen van de trekgeleider voor ongeveer de helft
van hun lengte in de kantelkop.
• Plaats de borgschroef van de trekgeleider in het
schroefdraadgat in de kantelkop en zorg dat de
trillingdempende veer onder de schroefknop is aangebracht.
82
