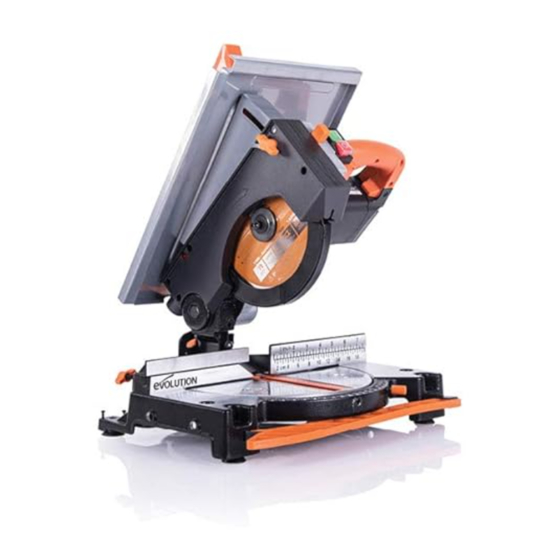

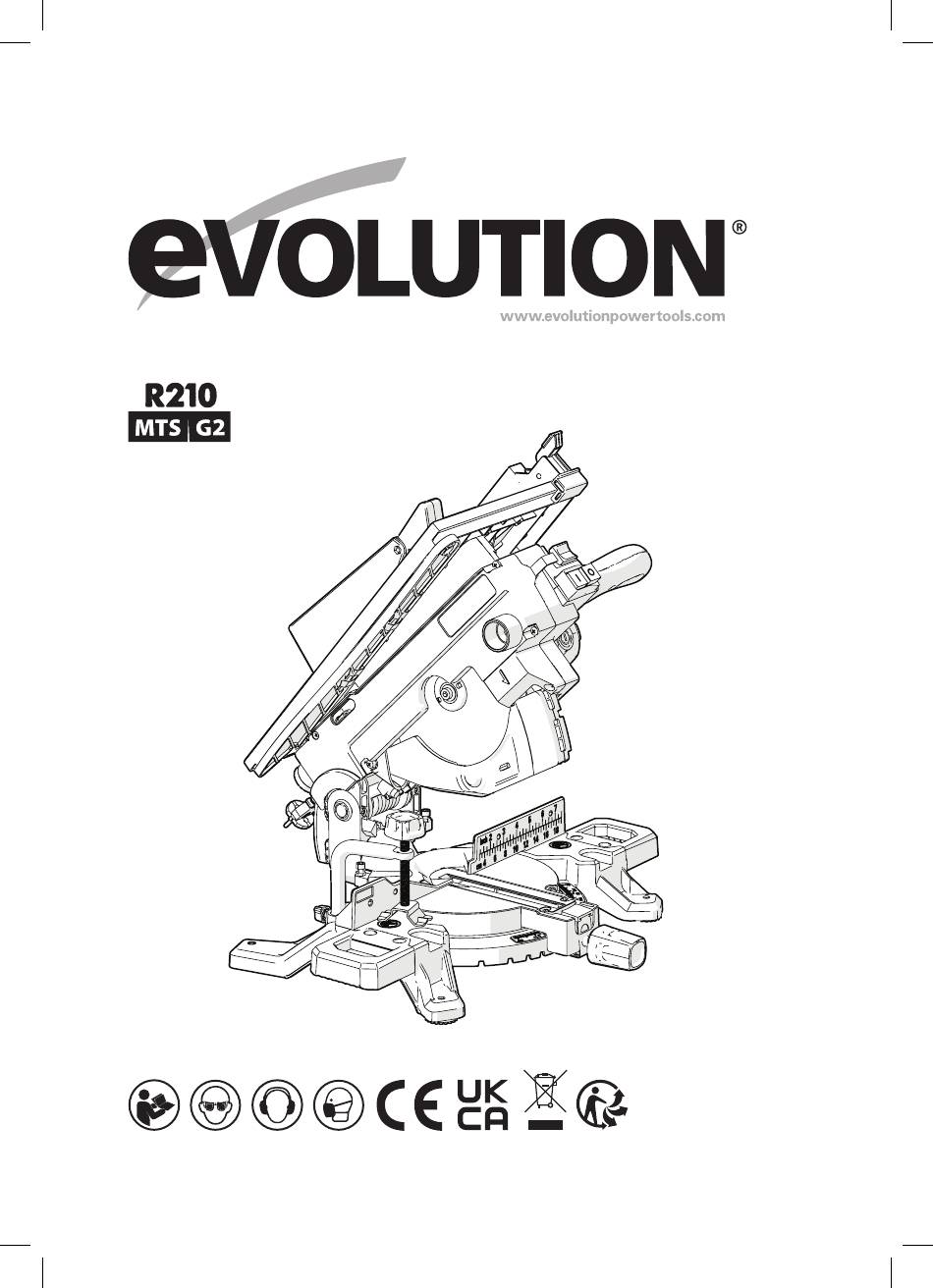

Evolution R210 MTS G2 Originalbetriebsanleitung
Verwandte Anleitungen für Evolution R210 MTS G2
Inhaltszusammenfassung für Evolution R210 MTS G2
- Seite 22 UK:customer.services@evolutionpowertools.com USA: evolutioninfo@evolutionpowertools.com GARANTIE Wir gratulieren Ihnen zum Kauf einer Maschine von Evolution Power Tools. Folgen Sie den Anweisungen des beliegenden Merkblattes und registrieren Sie Ihr Produkt „online“. Hierdurch aktivieren Sie die Garantiefrist Ihrer Maschine über die Evolution-Website. Geben Sie zu diesem...
-
Seite 23: Technische Daten
www.evolutionpowertools.com TECHNISCHE DATEN MASCHINE GB/EU Motor (220–240 V ~ 50 Hz) 1500 W Leerlaufgeschwindigkeit 3800 min Gewicht 13 kg SCHNITTLEISTUNG GB/EU Baustahlplatte - max. Stärke 3 mm Baustahlplatte - max. Stärke 210 HB MAXIMALE SCHNITTLEISTUNG (ALUMINIUM, HOLZ UND PVC) KONFIGURATION DER GEHRUNGSSÄGE GEHRUNG NEIGUNG GB/EU 0°... -
Seite 24: Kennzeichnungen Und Symbole
Prüfmethode (EN 61029-1, EN 61029-2-11) nicht, wenn Warnhinweise und/oder gemessen und können verwendet werden, Hinweisschilder fehlen oder beschädigt sind. um verschiedene Maschinen miteinander zu Für Ersatz wenden Sie sich an Evolution Power vergleichen. Tools. WARNUNG: Die Geräuschemissionen, die Hinweis: Manche oder alle der bei der Verwendung des Elektrowerkzeugs folgenden Symbole können in der... - Seite 25 Wenn ein Verlängerungskabel erforderlich ist, Maschine entwickeltes und/oder ausdrücklich von muss es für die Verwendung im Freien geeignet Evolution Power Tools Ltd empfohlenes Zubehör. und entsprechend gekennzeichnet sein. Bei Verwendung eines Verlängerungskabels sind die Mit geeignetem Sägeblatt kann diese Maschine Anweisungen des Herstellers zu beachten.
- Seite 26 www.evolutionpowertools.com Schützen Sie das Kabel von Hitze, Öl und Inbetriebnahme der Maschine, dass die auf scharfen Kanten. dem Typenschild angegebene Spannung • Wir empfehlen bei der Arbeit im Freien das mit der Netzspannung übereinstimmt. Tragen von rutschfesten Schuhen. • Wenn Sie ein Verlängerungskabel •...
-
Seite 27: Zusätzliche Sicherheitshinweise - Gehrungssägen
www.evolutionpowertools.com Ziehen Sie dazu den Netzstecker und Verletzungen und dem Verlust von Gliedmaßen schwenken Sie das Sägeblatt von Hand führen. Halten Sie Finger und Hände immer in die 45°- und 90°-Stellung. Stellen Sie mindestens 150 mm vom Sägeblatt entfernt. gegebenenfalls den Sägekopf neu ein. Versuchen Sie niemals, das Sägematerial •... -
Seite 28: Schnitte Korrekt Und Sicher Ausführen
www.evolutionpowertools.com Achten Sie beim Transport der Gehrungssäge beschrieben. darauf, dass der Schneidkopf in der 90°-Position Lange Werkstücke sollten durch die nach unten verriegelt ist (bei einer Gleit- bereitgestellten Arbeitshilfen oder auf Gehrungssäge, dass die Gleitstangen verriegelt entsprechenden zusätzlichen Arbeitshilfen sind). Heben Sie das Gerät an, indem Sie die gestützt werden. -
Seite 29: Erste Schritte - Auspacken
Arbeitsfläche und überprüfen Sie die Säge Neben den im Lieferumfang dieser Maschine sorgfältig. enthaltenen Standardartikeln sind zudem die folgenden Zubehörteile über den Evolution- Überprüfen Sie insbesondere die Funktion aller Online-Shop unter Sicherheitsvorrichtungen der Maschine, bevor Sie www.evolutionpowertools.com oder bei Ihrem die Maschine in Betrieb nehmen. -
Seite 30: R210Mts-G2 Maschinenübersicht
www.evolutionpowertools.com R210MTS-G2 MASCHINENÜBERSICHT 1. SCHNEIDGRIFF 2. DREHTISCH 3. EINZIEHBARER UNTERER SÄGEBLATTSCHUTZ 4. GEHRUNGSWINKEL-FESTSTELLGRIFF 5. GEHRUNGSWINKELSKALA 6. SCHNEIDKOPF-FREIGABEHEBEL 7. SPERRSTIFT FÜR SCHNEIDKOPF 8. SCHUBSTANGENABLAGE 9. TISCHKREISSÄGE EIN/AUS-SCHALTER 10. GEHRUNGSSÄGE EIN/AUS-SCHALTER... - Seite 31 www.evolutionpowertools.com R210MTS-G2 MASCHINENÜBERSICHT 1. TISCHOBERSEITE 2. TISCHSÄGENSCHUTZ 3. PARALLELANSCHLAG 4. SCHUBSTANGE 5. PIN FÜR TISCH-/GEHRUNGSMODUS 6. NEIGUNGSWINKEL-SPERRHEBEL 7. HINTERER STABILISIERUNGSARM 8. WERKSTÜCKTRÄGER (X2) 9. WERKZEUGABLAGE 10. PARALLELANSCHLAG-SPERRHEBEL (X2) 11. BREITE DER ARBEITSPLATTE...
-
Seite 32: Erste Schritte
• Montieren Sie die Schutzvorrichtung der Tischkreissäge (Abb.3) • Ziehen Sie die 2 Sechskantschrauben fest MONTAGE/DEMONTAGE DES SÄGEBLATTS WARNUNG: Verwenden Sie nur originale Sägeblätter von Evolution, die für den Einsatz in dieser Maschine konzipiert wurden. Stellen Sie sicher, dass die maximale Drehzahl des Sägeblattes mit der Maschine kompatibel ist. - Seite 33 (Abb. 9) ein wenig mit einem Sechskantschlüssel. Ist die korrekte Ausrichtung erreicht, ziehen Sie die Feststellschrauben an. Abb. 6 Hinweis: Verwenden Sie nur ein Evolution-Originalteil für den oberen Blattschutz, da es sich um ein spezielles Bauteil für diese Maschine handelt. Die Verwendung von Teilen, die keine Originalteile sind, kann gefährlich sein.
- Seite 34 www.evolutionpowertools.com WERKSTÜCKTRÄGER Werkstückträger müssen an beiden Seiten der Maschine angebracht werden (Abb. 10) NIEDERHALTERKLEMME Im Lieferumfang der R210MTS-G2 ist eine Niederhalterklemme enthalten. In die Rückseite des Maschinenanschlags sind zwei Halterungen (eine auf jeder Seite) eingefasst. (Abb. 11) • Stecken Sie die Klemme in den für die Schneidanwendung am Abb.
- Seite 35 www.evolutionpowertools.com 3. Betrieb des Ein/Aus-Schalters der Gehrungssäge Betätigen Sie den Schalter, um den Motor der Maschine einzuschalten. Lassen Sie den Schalter los, um den Motor der Maschine auszuschalten. (Abb. 14) 4. Kappschnitt Der Schneidkopf wird vorsichtig nach unten gedrückt, um das Werkstück zu schneiden. •...
- Seite 36 www.evolutionpowertools.com • Stellen Sie sicher, dass der Verriegelungsgriff für die Neigung wieder festgezogen ist, sobald der gewünschte Winkel ausgewählt wurde. Ein Neigungsschnitt kann nun mit denselben Techniken durchgeführt werden, wie sie zuvor beschrieben wurden. Hinweis: Führen Sie immer einen „Trockenlauf“ bei ausgeschalteter Maschine durch, damit der Weg des Sägeblatts überprüft werden kann.
-
Seite 37: Parallelanschlag Mit Montiertem Anschlag
www.evolutionpowertools.com PARALLELANSCHLAG MIT MONTIERTEM ANSCHLAG Um die Anschlageinheit als Parallelanschlag zu verwenden, muss die Planscheibe genau auf das Sägeblatt ausgerichtet sein. WARNUNG: Dieser Vorgang darf nur bei getrennter Hauptstromversorgung durchgeführt werden. So richten Sie den Parallelanschlag aus: • Stellen Sie die Neigung mit Hilfe der Tischmaßskala auf 0˚ ein. •... -
Seite 38: Kontrolle Und Einstellung Des Neigungswinkels
www.evolutionpowertools.com KONTROLLE UND EINSTELLUNG DES NEIGUNGSWINKELS WARNUNG: Vergewissern Sie sich vor der Durchführung von Einstellungen, dass die Maschine von der Stromversorgung getrennt ist. Hinweis: Obwohl alle Winkeleinstellungen werksseitig vorgenommen wurden, kann eine Überprüfung und Anpassung infolge normaler betrieblicher Abnutzung erforderlich sein. Hinweis: Zum Prüfen und Einstellen der Neigungswinkel muss sich die Maschine in der Konfiguration Gehrungssäge befinden. -
Seite 39: Einstellung Des Anschlags (Abb. 24A & 24B)
www.evolutionpowertools.com Falls eine Anpassung erforderlich ist: Hinweis: Der Schneidkopf muss geneigt werden, um Zugang zur Einstellschraube des 45°-Neigungswinkelanschlags zu erhalten. • Lösen Sie die Feststellmutter der Einstellschraube für den 45°-Neigungswinkelanschlag leicht. (Abb. 23) • Verwenden Sie einen Sechskantschlüssel, um die Neigungswinkel-Anschlagschraube je nach Bedarf im oder gegen den Uhrzeigersinn zu drehen. -
Seite 40: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG Der Hersteller des von dieser Konformitätserklärung gedeckten Produktes ist: UK: Evolution Power Tools, Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS. 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, Frankreich. Hiermit erklärt der Hersteller, dass die Maschine wie in dieser Erklärung dargestellt allen relevanten Auflagen der Maschinenrichtlinie und anderer betreffender weiter unten ausgeführten Richtlinien entspricht. - Seite 41 www.evolutionpowertools.com...
