MONTAGEPROCEDURE

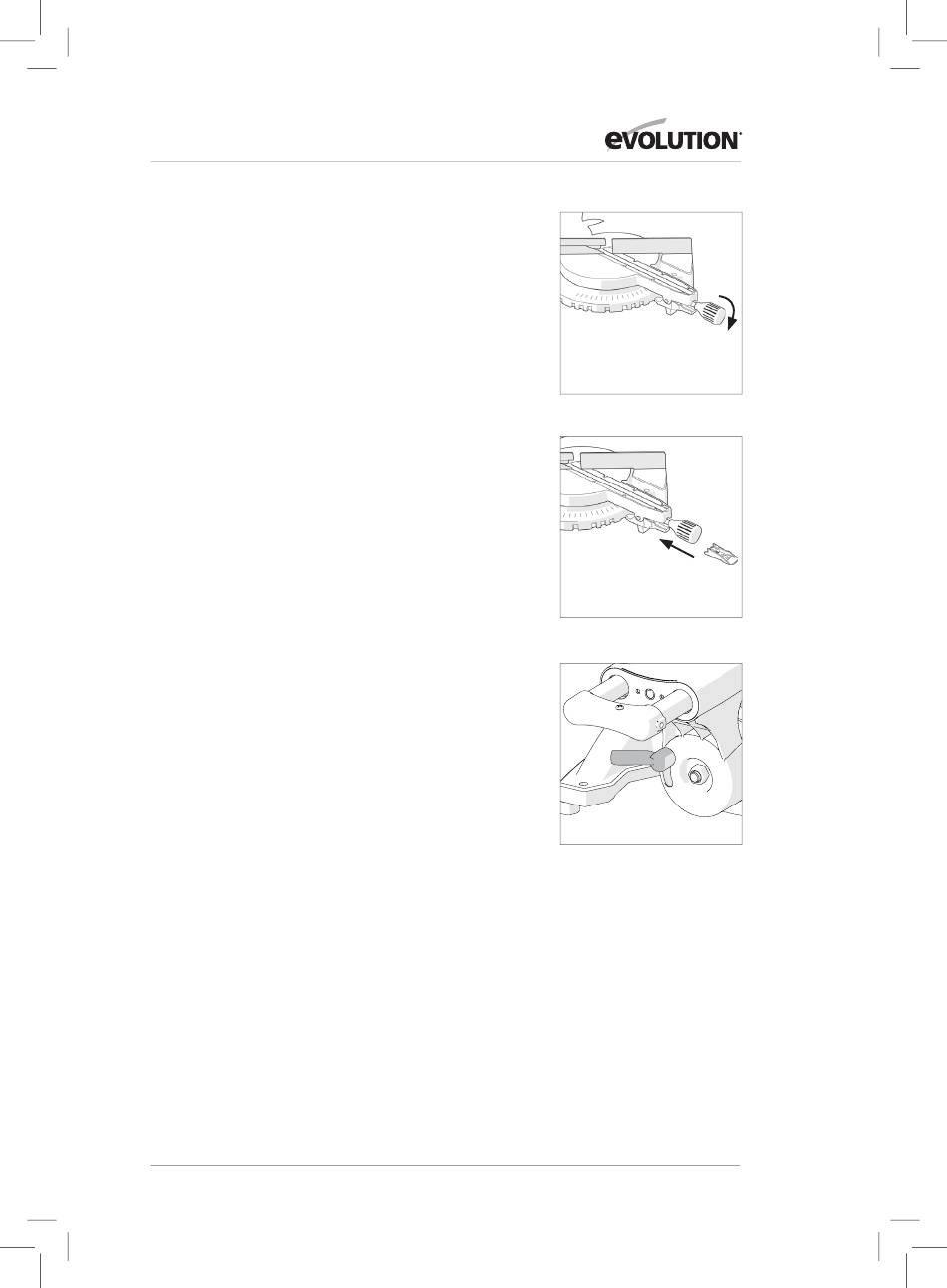

Neem de trekgeleider, het draaiplateau en de kantelkop.
De blokkeerhendel voor de verstekplaat monteren.
Het draadeind van de blokkeerhendel voor de verstekplaat past
in een tunnel of kan in een naaf geschroefd worden (afhankelijk
van het type machine) vlak boven de vergrendeling van de
positieve aanslag.
• Steek de blokkeerhendel voor de verstekplaat voorzichtig
helemaal in het uitstekende deel van het draaiplateau.
• Draai de blokkeerhendel van de verstekplaat rechtsom
vast en trek de hendel daarna in het blokkeermechanisme.
(Fig. 3a)
• Draai de blokkeerhendel van de verstekplaat goed vast om
het draaiplateau te vergrendelen.
De vergrendeling van de positieve aanslag monteren
De vergrendeling van de positieve aanslag drukt u op het
hefboommechanisme direct onder de blokkeerhendel voor de
verstekplaat (Fig. 3b)
De kantelkop op 0 instellen
o
Bij levering is de kantelkop op het draaiplateau gemonteerd en 45
naar links gekanteld. Voordat u de trekgeleiders in de kantelkop
steekt, dient u de kantelkop in de verticale positie te zetten (0
• Maak de vergrendeling van de kantelkop los (Fig. 4)
• Draai de kantelkop in verticale stand tegen de 0
• Zet de vergrendeling vast.
BLOKKEERHENDEL
Fig. 3a
VERGRENDELING
POSITIEVE AANSLAG
Fig. 3b
o
).
o
aanslag.
o
Fig. 4
