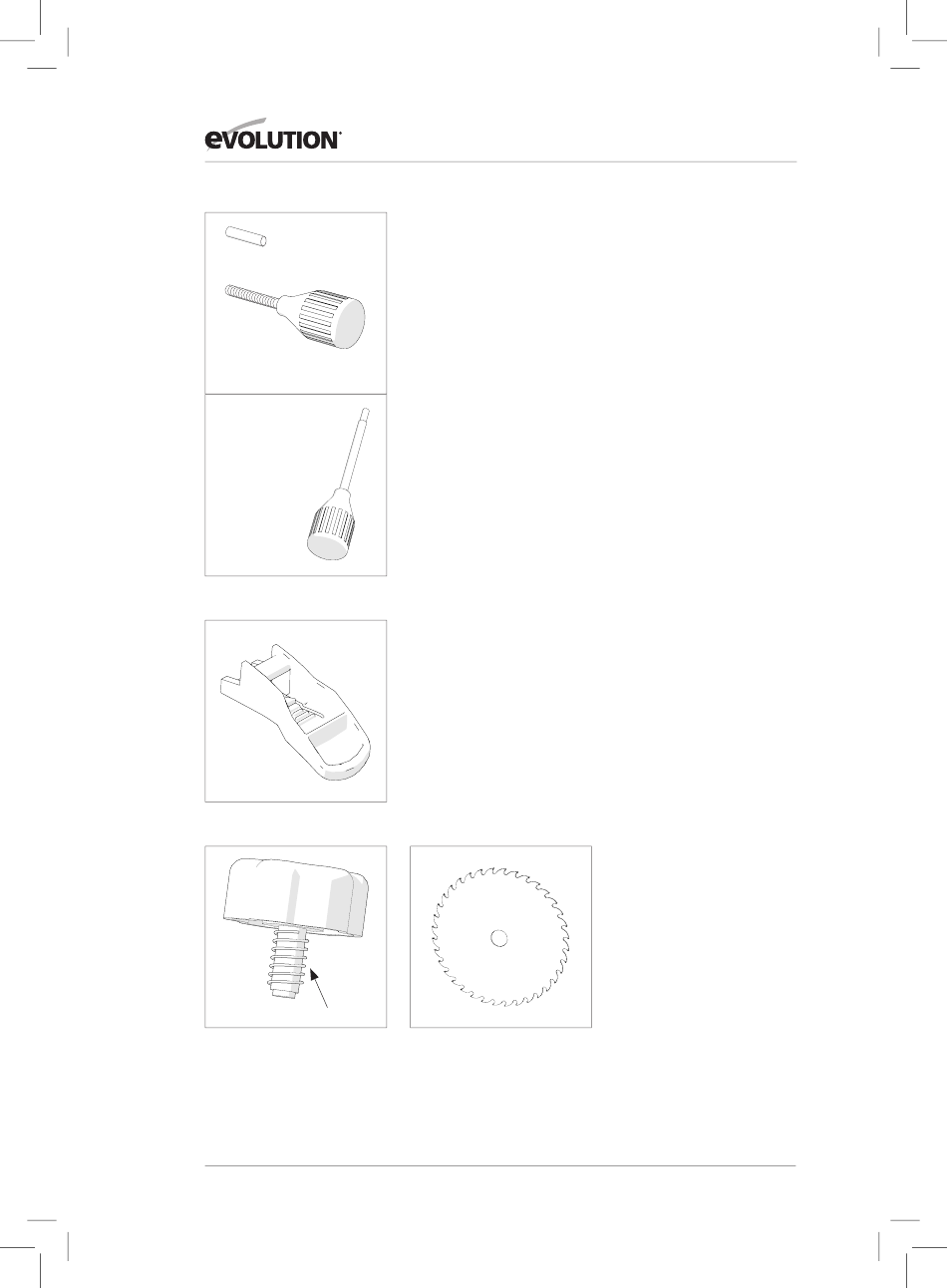

DISTANZSTÜCK
KURZER
GEHRUNGS-
ARRETIER-GRIFF
LANGER
GEHRUNVGS-
ARRETIER-
GRIFF
Abb. 2a
Abb. 2b
SCHWINGUNGSDÄMPFFEDER
Abb. 2c
Weiter zu montieren sind:
• Gehrungsarretiergriff. (Abb. 2a)
• Festanschlagarretierhebel. (Abb. 2b)
• Schlittenarretierschraube und Schwingungsdämpffeder
(Abb. 2c)
• Sägeblatt. (Abb. 2d)
Hinweis: Je nach gekaufter Maschine wird einer der
beiden Gehrungsarretiergriffen geliefert. Nur der kurze
Gehrungsarretiergriff erfordert das Distanzstück.
(Abb. 2a) Den Abstandshalter über die Gewinde Gehrung
Verriegelungsgriff vor der Installation. (Nur Maschinen mit
kurzem Gehrungsarretiergriff)
WARNUNG: Das Sägeblatt ist das letzte Teil, das montiert wird.
Es darf erst montiert werden, wenn die Montage fertiggestellt
wurde und die Gehrungssäge die Montagesicherheitsprüfungen
bestanden hat.
Siehe die Liste mit den Montage-Sicherheitsprüfungen auf
Seite 52.
Abb. 2d
