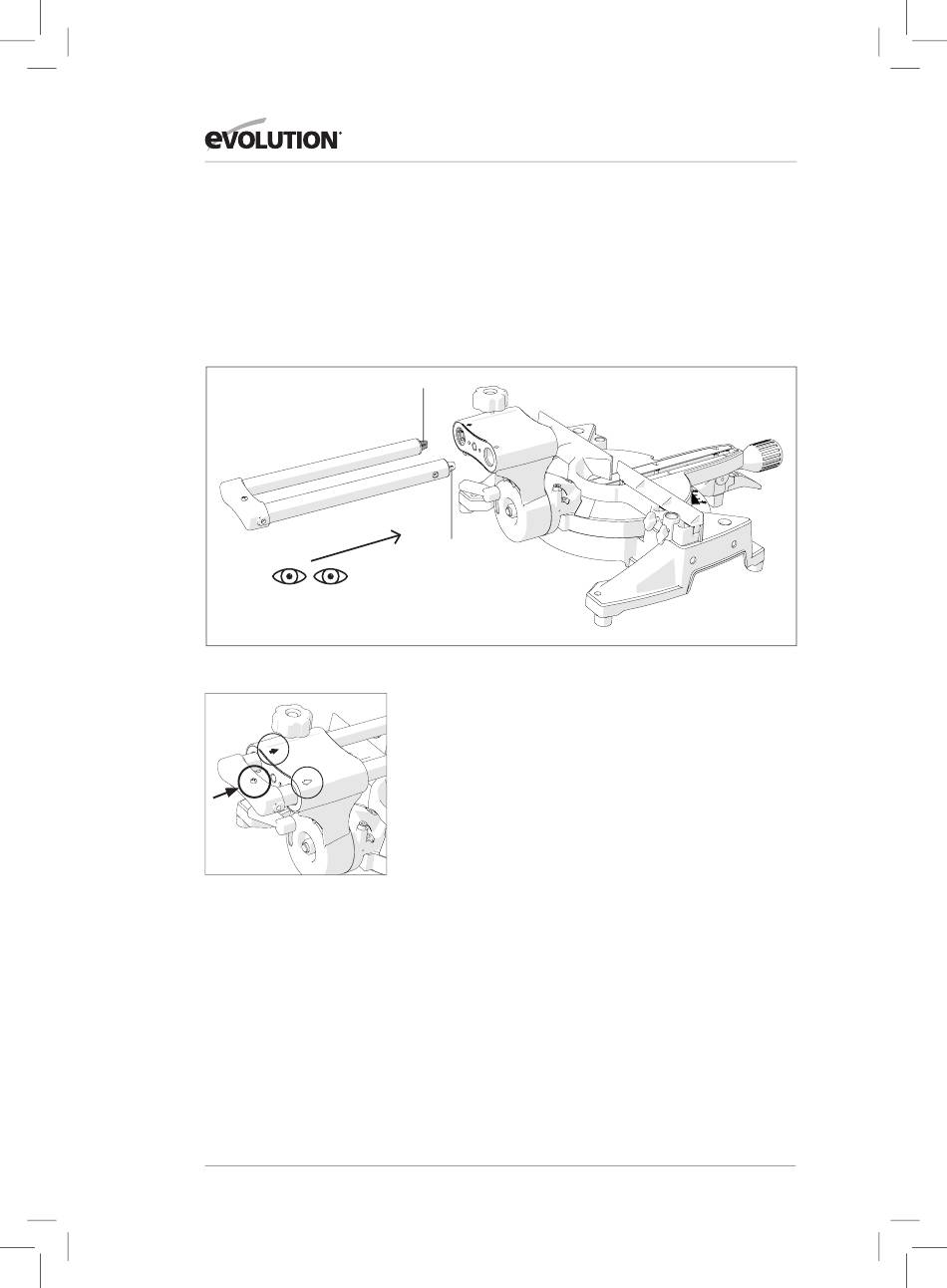

VUE DE L'ARRIÈRE
Fig. 5
Rouge
Blanc
Fig. 6
INSERTION DES GLISSIÈRES DU CHARIOT DE
GUIDAGE
Insérez les deux bras des glissières du chariot de guidage
dans les deux paliers linéaires du col de biseau. Regardez
l'ARRIÈRE de la machine et placez les ergots rouge et blanc
respectivement à gauche et à droite. (Fig. 5)
Rouge
Blanc
Pour faciliter le bon assemblage des pièces, chaque bras du
chariot de guidage est identifié par un code couleur, rouge
correspondant au bras gauche (vue de l'arrière de la machine)
et blanc au bras droit. Les paliers linéaires sont identifiés par le
même code couleur.
AVERTISSEMENT : lisez les étapes associées aux
Figs 4, 5, 6 et 7 avant de procéder au montage.
Pour garantir l'exactitude de l'assemblage, les deux (2) bras du
chariot de guidage ne sont pas du même diamètre. Chaque bras
est associé à son propre palier linéaire dans le col de biseau.
Veillez à ce que le chariot de guidage soit inséré dans le bon
sens dans le col de biseau ; l'emplacement de fixation du serre-
câble situé sur la patte de fixation arrière doit être tournée vers
le haut. (Fig. 6)
• Faites coulisser environ la moitié de la longueur des bras du
chariot de guidage à travers le col de biseau.
• Insérez la vis de blocage du chariot de guidage dans le
filetage du col de biseau, sans oublier d'installer le ressort
antivibratoire sous la molette.
28
