www.evolutionpowertools.com

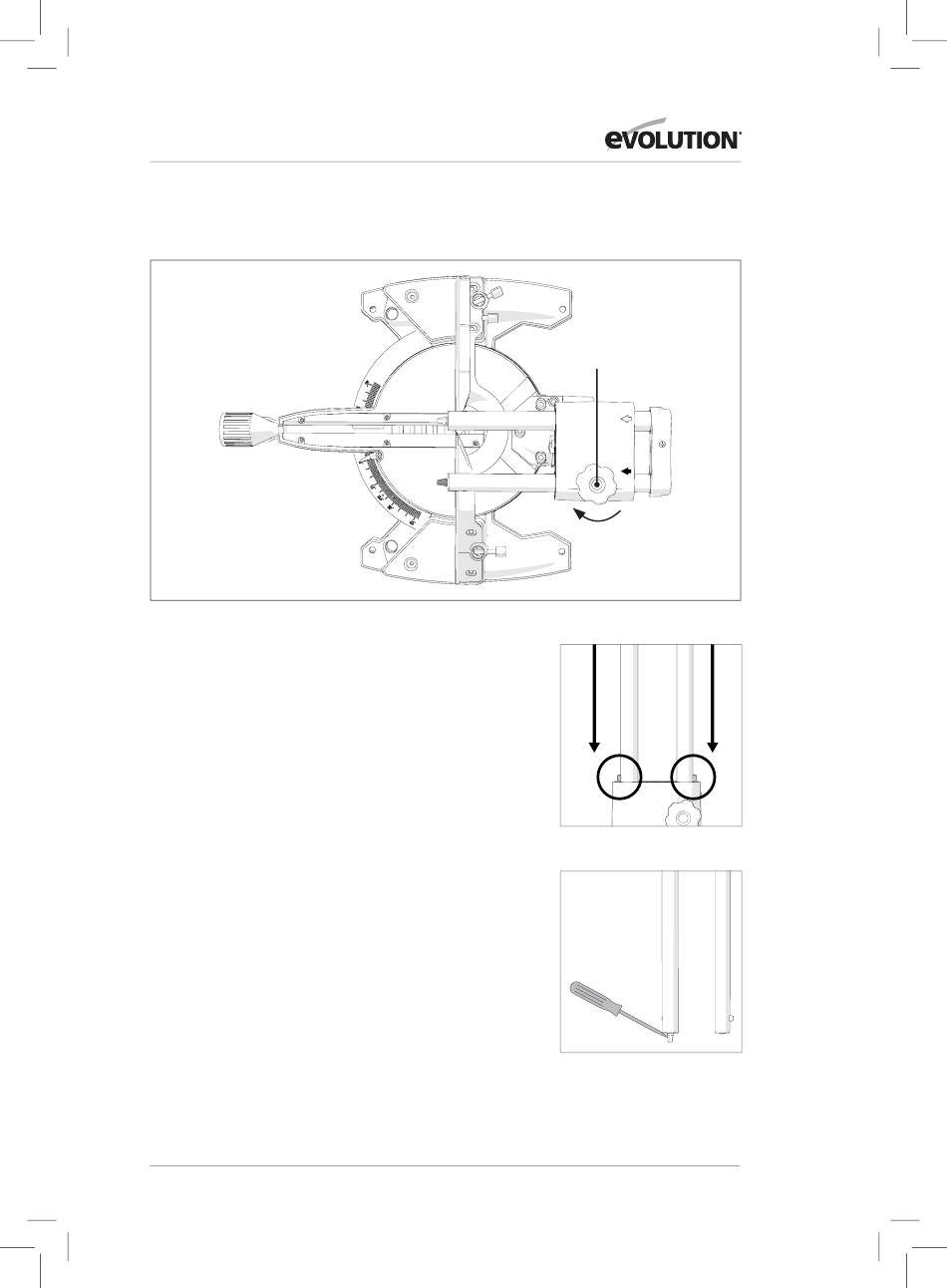

• Fissare in posizione i bracci del carrello scorrevole con
l'ausilio della vite di blocco del carrello scorrevole (Fig. 7)
Nota: Se per qualsiasi motivo (danni nel trasporto, errore di
disimballaggio, errore dell'operatore, ecc.) i perni direzionali
sono stati spinti in basso (Fig. 8), non sarà possibile sistemare
il carrello scorrevole nel collo angolato o sulla testa di taglio se
non ripristinando i perni.
Per ripristinare i perni direzionali:
• Spingere delicatamente in basso sul perno di
posizionamento scattato.
• Allentare delicatamente la spina di rilascio del perno
direzionale con l'ausilio di un cacciavite a taglio (non in
dotazione) (Fig. 9)
Vite di blocco del
carrello scorrevole
Blocco
Fig. 7
Fig. 8
Fig. 9
65
