Bedienungsanleitung
Anschluss des Inlinetesters an einen Ladepunkt und ein Fahrzeug.
Zum Anschluss an einen Ladepunkt verfügt der Inlinetester über einen Stecker (Typ2) (7). Dieser
kann mit dem Ladepunkt verbunden werden. Außerdem verfügt das Gerät über eine Buchse (Typ
2), die mit dem Fahrzeug verbunden wird.
Diagnose von Ladepunkt und Fahrzeug mit Hilfe des Inlinetesters
Mit Hilfe des Inlinetesters PROFITEST H+E TECH können Ladepunkte gemäß IEC 61851 in
Verbindung mit einem Elektrofahrzeug überprüft werden.
Dazu stellt das Gerät folgende Funktionen zur Verfügung:

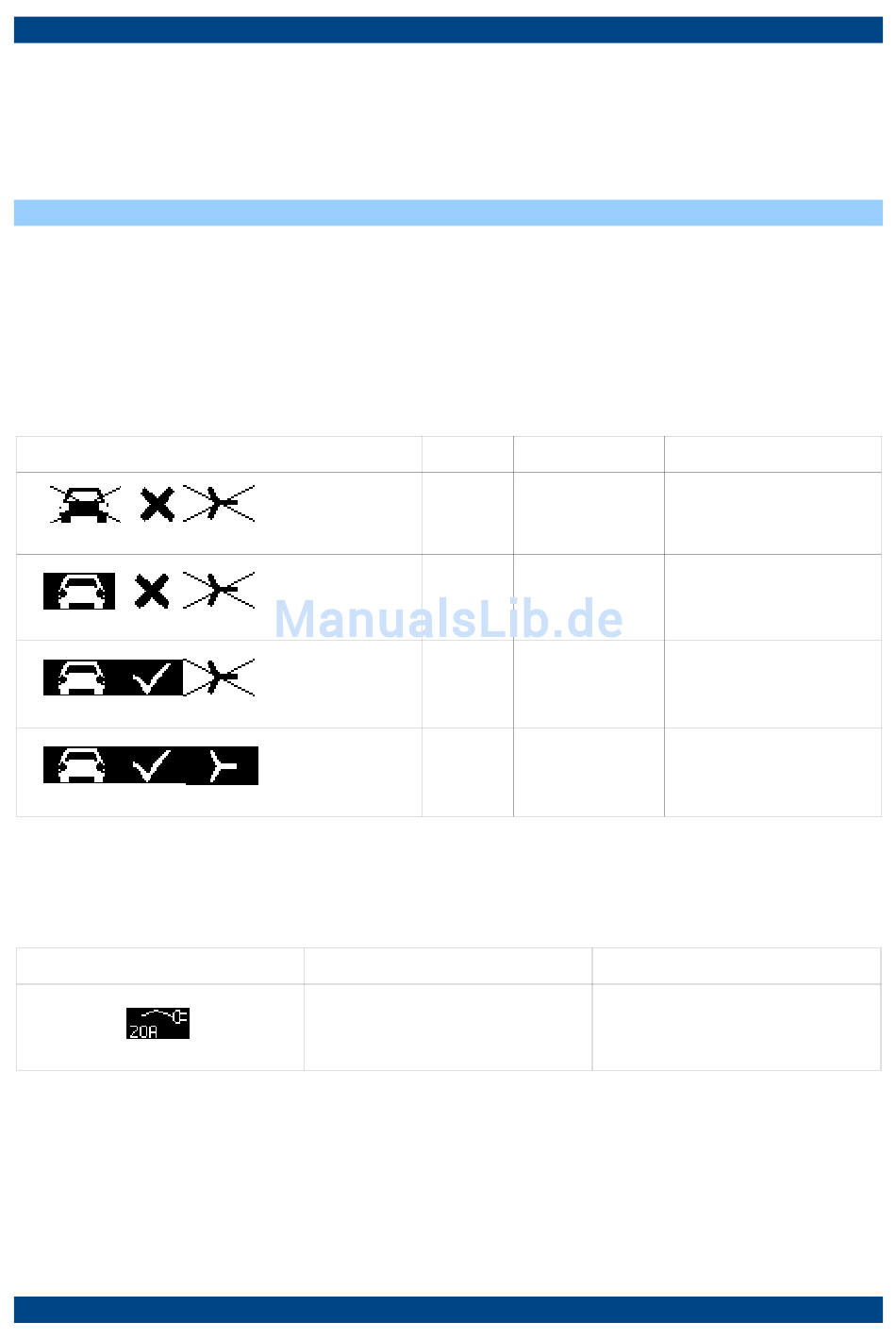

Anzeige des Fahrzeugzustandes (CP)
Gemäß IEC 61851 können die Zustände A, B, C und D angezeigt werden. Die verschiedenen
Fahrzeugzustände werden im Display durch die entsprechenden Symbole (siehe Seite 6 und 8)
angezeigt.
Anzeige
Kabelanzeige (PP)
Der Inlinetester ist mit einem 20 A Ladekabel ausgestattet. Der entsprechende Wert (20 A) wird
im Display angezeigt
Anzeige
Zustand Spannung O/U
A
+12 V / -12 V
B
+9 V / -12 V
C
+6 V / -12 V
D
+3 V / -12 V
Widerstand
680 Ω
PROFITEST H+E TECH
Bedeutung
Kein Fahrzeug
Fahrzeug vorhanden
Bereit ohne Lüftung
Bereit mit Lüftung
Max. zulässiger Strom
20 A
Seite 10
