MONTAGE

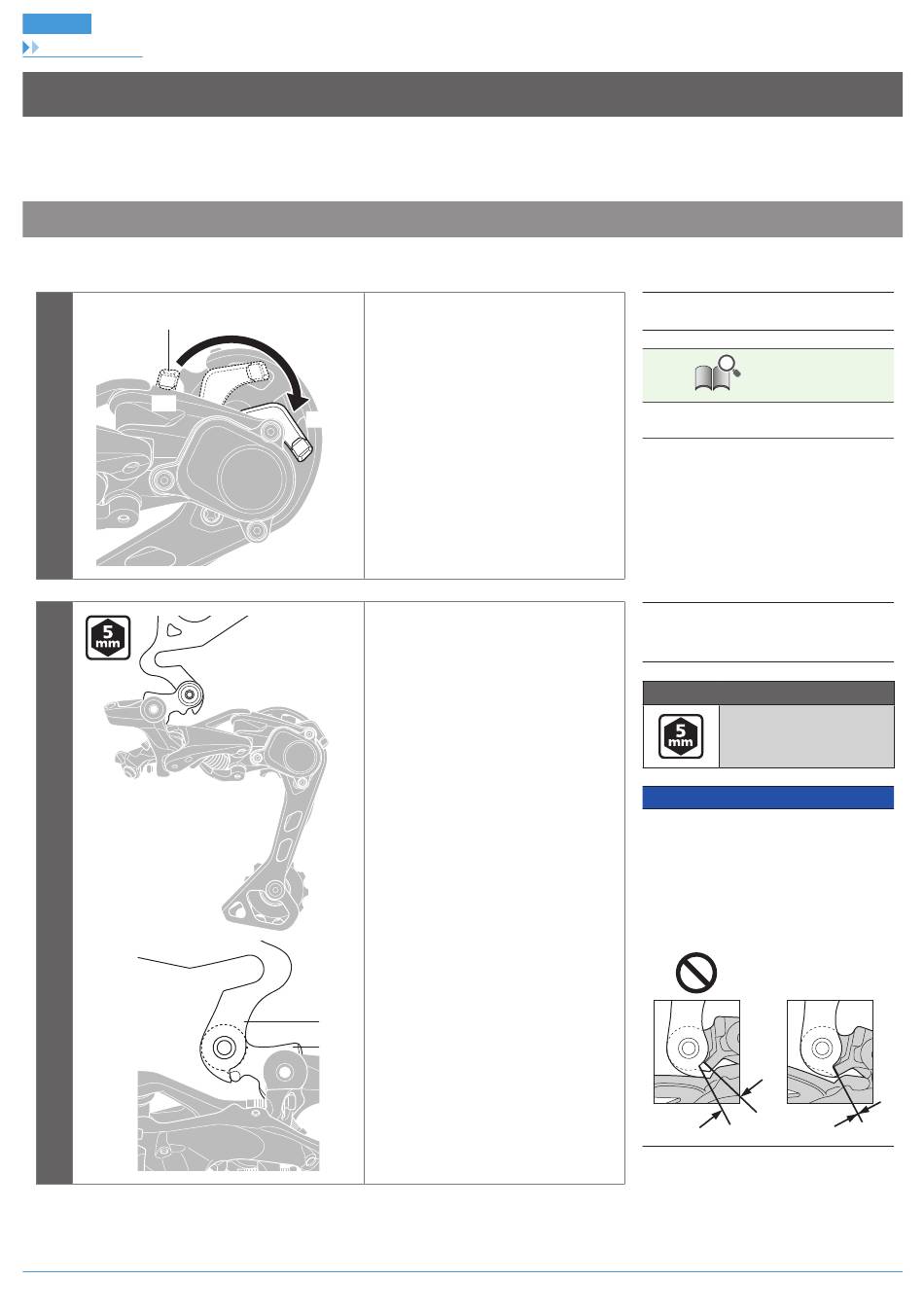

Schaltwerkmontage
MONTAGE
„ Schaltwerkmontage
Standardtyp
Einstellung des Kippschalters
(A)
(y)
1
2
Achten Sie darauf, dass sich der
Kippschalter in der Position AUS
befindet.
Falls sich der Kippschalter in der Position
EIN befindet, müssen Sie ihn in die
(z)
Position AUS schalten.
(y)
EIN
(z)
AUS
Montieren Sie das Schaltwerk.
(A)
(B)
9
(A)
Kippschalter
TECHNIK-TIPPS
Die Form ist abhängig vom jeweiligen Modell.
(A)
Schaltauge
(B)
Halterung
Anzugsdrehmoment
8 - 10 Nm
HINWEIS
Prüfen Sie regelmäßig, dass sich, wie in der
Abbildung gezeigt, kein Spalt zwischen dem
Anschlag der B-Spannungseinstellschraube
und der Halterung befindet. Wenn zwischen
diesen beiden Teilen ein Spalt vorhanden ist,
können Probleme mit der Schalt-Performance
auftreten.
