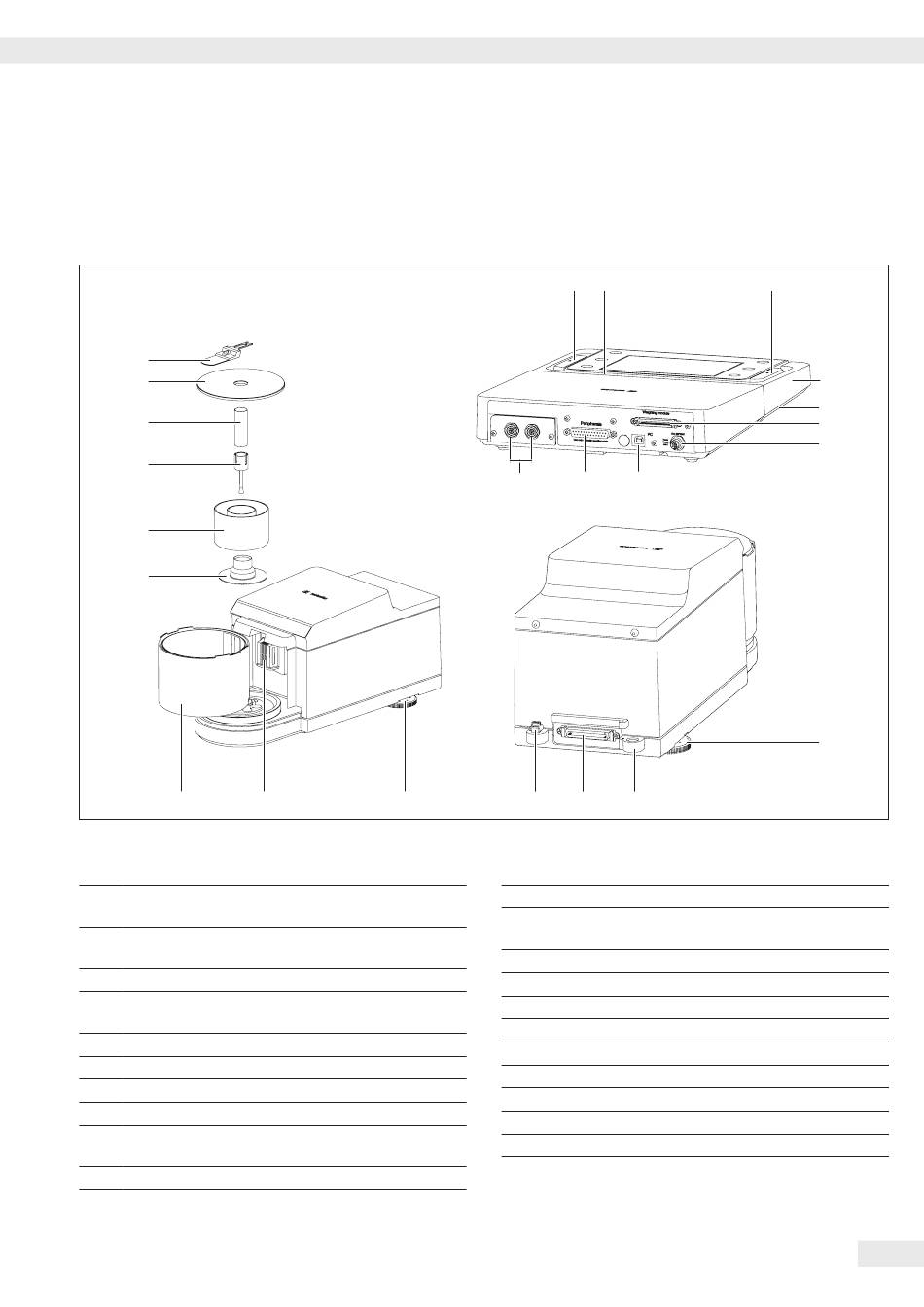

4 Gerätedarstellung
MPS 6.6S
21
20
19
18
17
16
15
Pos.
Bezeichnung
1
Auf / Ab-Taste zum Öffnen / Schließen des Verschluss-
schiebers
2
SD-Karteneinschub an der Rückseite der
Anzeigeeinheit (nicht sichtbar)
3
Anzeigeeinheit
4
Ethernet-Schnittstelle
(an der Unterseite der Anzeigeeinheit)
5
Anschlussbuchse für die Wägezelle
6
Netzanschlussbuchse
7
USB-Schnittstelle für PC-Anschluss
8
Kommunikationsschnittstelle (PERIPHERALS)
9
Anschussbuchse für Klimamodul-Tower oder für
Behälter des Kalibriermediums
10
Stellfuß
14
10
1
2
9
8
7
13
12
11
Pos.
Bezeichnung
11
Befestigungsöse für eine Diebstahlsicherung
12
Anschlussbuchse für Verbindungskabel
„Wägezelle – Elektronik-Box"
13
Potentialausgleichsklemme
14
Klimamodul
15
Windschutz
16
Anschlag für das Probengefäß
17
Luftfeuchtigkeitsfalle
18
Aufnahme für Pipettiergefäß
19
Pipettiergefäß
20
Glasdeckel
21
Verschlussschieber
Installationsanleitung Cubis
Gerätedarstellung
1
3
4
5
6
10
®
7
MPS
