7 • Wartung und Service

7.10 Tauschen der Nadeleinheit und des Nadelsitzes

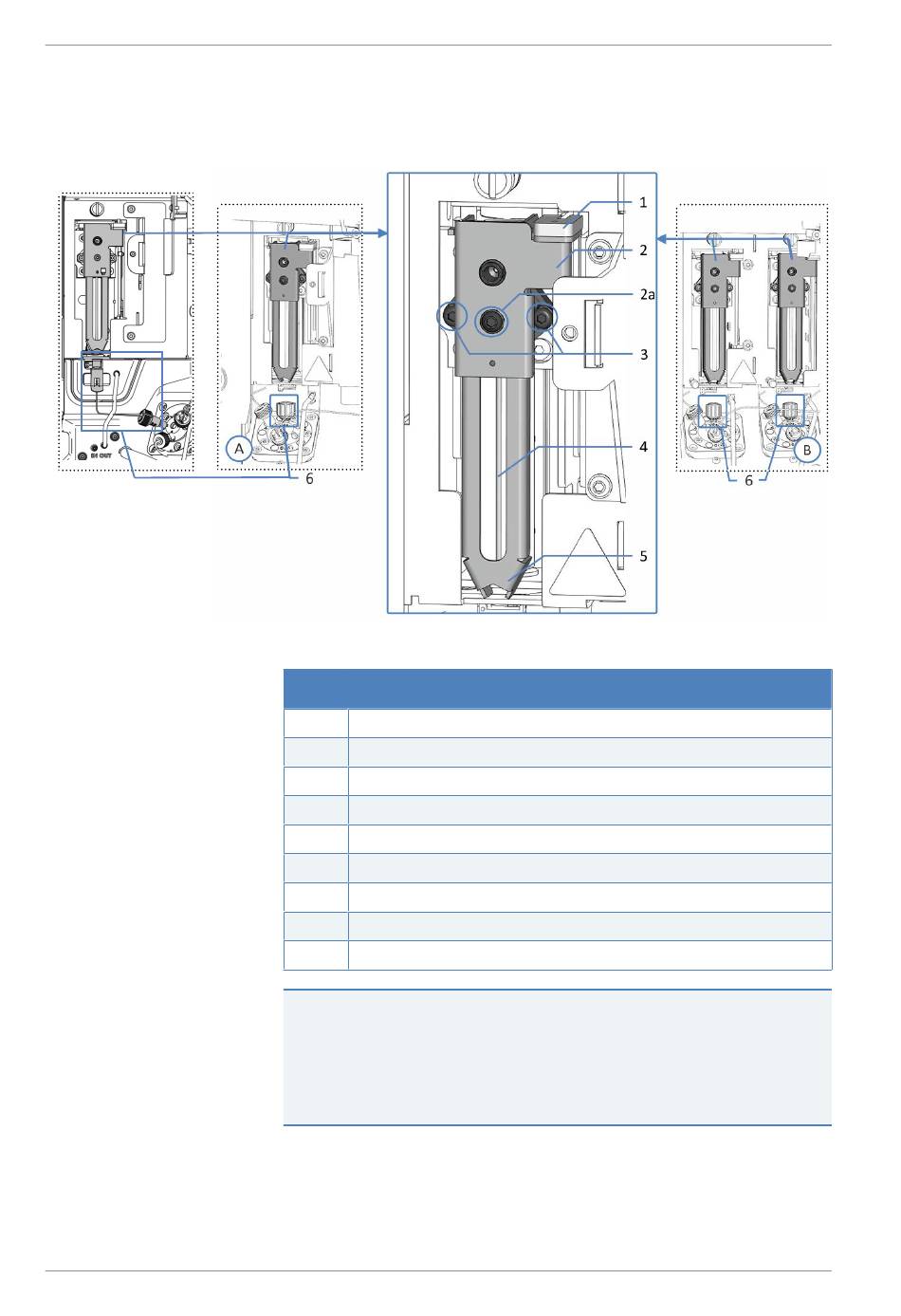

Abbildung 75: Komponenten der Nadeleinheit und Nadelsitz
Seite 194
Nr. Beschreibung
A Single-Split-Sampler (links: VC, rechts: VH/VF)
B Dual-Split-Sampler
1 Sperre für den Niederhalter
2 Positionierkante am Niederhalter der Nadeleinheit
2a Befestigungsschraube für den Niederhalter
3 Schrauben zur Befestigung der Nadeleinheit am Nadelschlitten
4 Probennadel
5 Niederhalter
6 Nadelsitz
TIPP Nur Dual-Split-Sampler: Aufgrund der eingeschränkten
Zugänglichkeit zu Komponenten empfiehlt Thermo Fisher Scientific, den
Tausch der Nadelsitze, der Probenschleifen und der Flussverbindungen
an den Dosiereinheit-Köpfen vom Thermo Fisher Scientific-Kundendienst
durchführen zu lassen.
