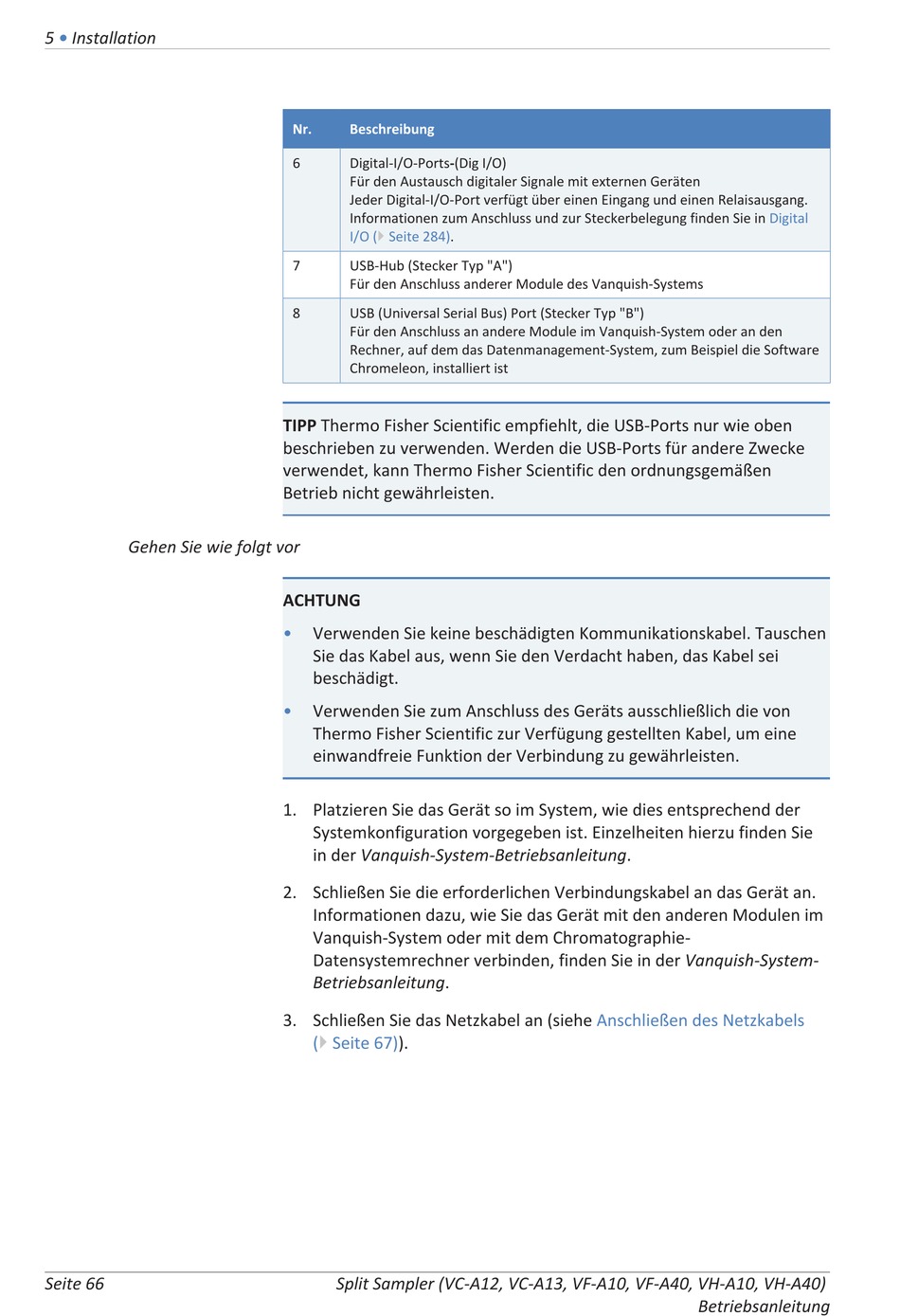

5 • Installation
Gehen Sie wie folgt vor
Seite 66
Nr. Beschreibung
6 Digital-I/O-Ports-(Dig I/O)
Für den Austausch digitaler Signale mit externen Geräten
Jeder Digital-I/O-Port verfügt über einen Eingang und einen Relaisausgang.
Informationen zum Anschluss und zur Steckerbelegung finden Sie in
I/O (} Seite 284).
7 USB-Hub (Stecker Typ "A")
Für den Anschluss anderer Module des Vanquish-Systems
8 USB (Universal Serial Bus) Port (Stecker Typ "B")
Für den Anschluss an andere Module im Vanquish-System oder an den
Rechner, auf dem das Datenmanagement-System, zum Beispiel die Software
Chromeleon, installiert ist
TIPP Thermo Fisher Scientific empfiehlt, die USB-Ports nur wie oben
beschrieben zu verwenden. Werden die USB-Ports für andere Zwecke
verwendet, kann Thermo Fisher Scientific den ordnungsgemäßen
Betrieb nicht gewährleisten.
ACHTUNG
• Verwenden Sie keine beschädigten Kommunikationskabel. Tauschen
Sie das Kabel aus, wenn Sie den Verdacht haben, das Kabel sei
beschädigt.
• Verwenden Sie zum Anschluss des Geräts ausschließlich die von
Thermo Fisher Scientific zur Verfügung gestellten Kabel, um eine
einwandfreie Funktion der Verbindung zu gewährleisten.
1. Platzieren Sie das Gerät so im System, wie dies entsprechend der
Systemkonfiguration vorgegeben ist. Einzelheiten hierzu finden Sie
in der Vanquish-System-Betriebsanleitung.
2. Schließen Sie die erforderlichen Verbindungskabel an das Gerät an.
Informationen dazu, wie Sie das Gerät mit den anderen Modulen im
Vanquish-System oder mit dem Chromatographie-
Datensystemrechner verbinden, finden Sie in der Vanquish-System-
Betriebsanleitung.
3. Schließen Sie das Netzkabel an (siehe
(} Seite 67)).
Split Sampler (VC-A12, VC-A13, VF-A10, VF-A40, VH-A10, VH-A40)
Anschließen des Netzkabels
Betriebsanleitung
Digital
