Injektionseinheiten

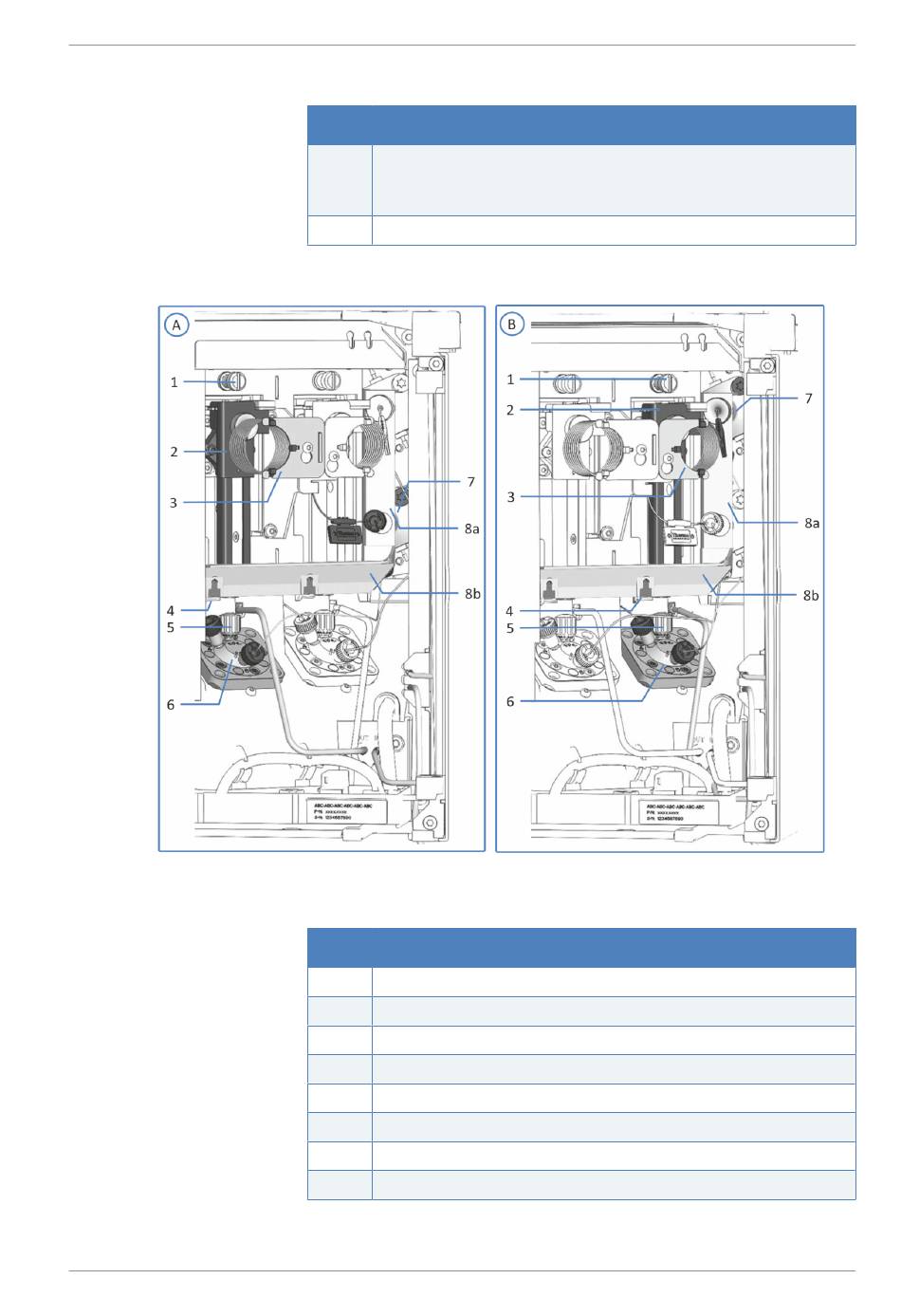

Abbildung 9: Injektionseinheiten im Dual-Split-Sampler ohne Probenschleifen-
Isolierabdeckung
Split Sampler (VC-A12, VC-A13, VF-A10, VF-A40, VH-A10, VH-A40)
Betriebsanleitung
Nr. Beschreibung
6 Injektionseinheiten (teilweise verdeckt von der Probenschleifen-
Isolierabdeckung)
Weitere Informationen sind im Bild unten zu finden.
7 Probenschleifen-Isolierabdeckung
Nr. Beschreibung
A Linke Injektionseinheit
B Rechte Injektionseinheit
1 Transportsicherungsschraube für die Nadeleinheit, links und rechts
2 Nadeleinheit mit Niederhalter, links und rechts
3 Probenschleifeneinheit, links und rechts
4 Waschport, links und rechts (hinter dem horizontalen Halterahmenteil)
5 Nadelsitz, links und rechts
6 Injektionsventil, links und rechts
3 • Überblick über das Gerät
Seite 43
