5 • Installation

5.11.2 Einbauen der Probenschleifen-Isolierabdeckung

Vorbereitungen
Gehen Sie wie folgt vor
Seite 100
Nur für Dual-Split-Sampler: Wenn das horizontale Rahmenteil entfernt
wurde, um die Komponenten beim Anschließen der Flussverbindungen
besser zu erreichen, prüfen Sie, dass das horizontale Rahmenteil korrekt
eingebaut ist, bevor Sie die Probenschleifen-Isolierabdeckung einbauen.
1. Richten Sie die Abdeckung an den Nadeleinheiten, Probenschleifen
und Dosiereinheit-Köpfen an der Innenwand aus.
2. Richten Sie die Aussparungen der Abdeckung am horizontalen
Rahmenteil und den Schrauben aus. Achten Sie darauf, die
Hinterspülschläuche nicht unter der Abdeckung einzuklemmen.
3. Drücken Sie die Abdeckung leicht nach oben, um das obere Ende der
Abdeckung hinter den oberen Gehäuserahmen zu schieben.

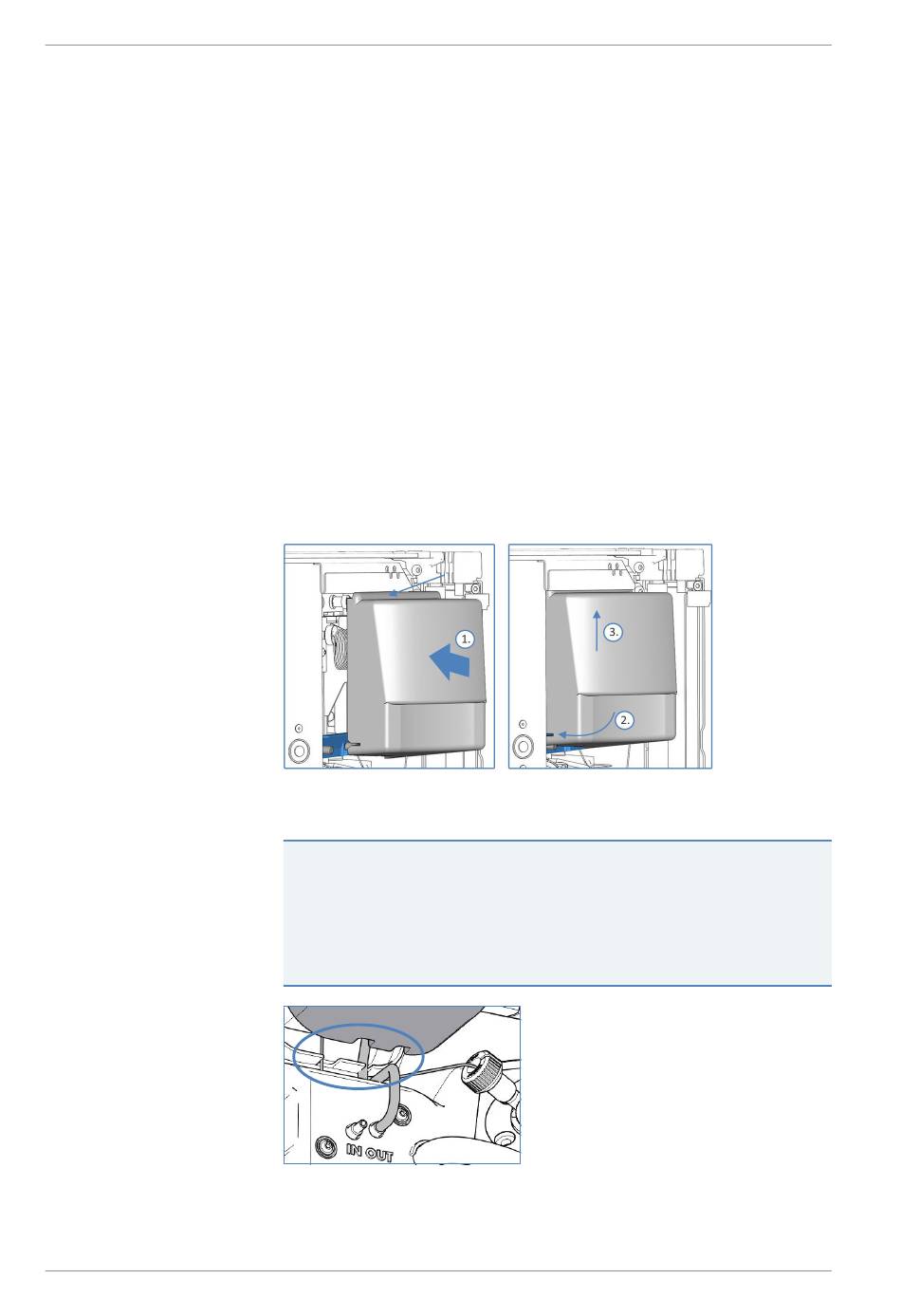

Abbildung 41: Montieren der Probenschleifen-Isolierabdeckung am
Dual-Split-Sampler
ACHTUNG
Gilt nur für VC-A12: Führen Sie die Kapillare vom Nadelsitz und den
Schlauch von der Waschpumpe durch die Aussparungen an der
Unterseite der Isolierabdeckung. Vergewissern Sie sich, dass der
Schlauch nicht in den Halterungen eingeklemmt oder gequetscht ist.
Abbildung 42: Aussparungen an der Probenschleifen-Isolierabdeckung
