5.9

Injektionsventil

5.9.1

Anschlussbelegung des Injektionsventils

Die Ports des Injektionsventils für VF- und VH-Autosampler sind folgendermaßen belegt:
Split Sampler (VC-A12, VC-A13, VF-A10, VF-A40, VH-A10, VH-A40)
Betriebsanleitung
Bei Auslieferung sind die Flussverbindungen vom Injektionsventil zu
internen Autosampler-Komponenten installiert.
Im Dual-Split-Sampler umfasst jede der beiden Injektionseinheiten ein
eigenes Injektionsventil.

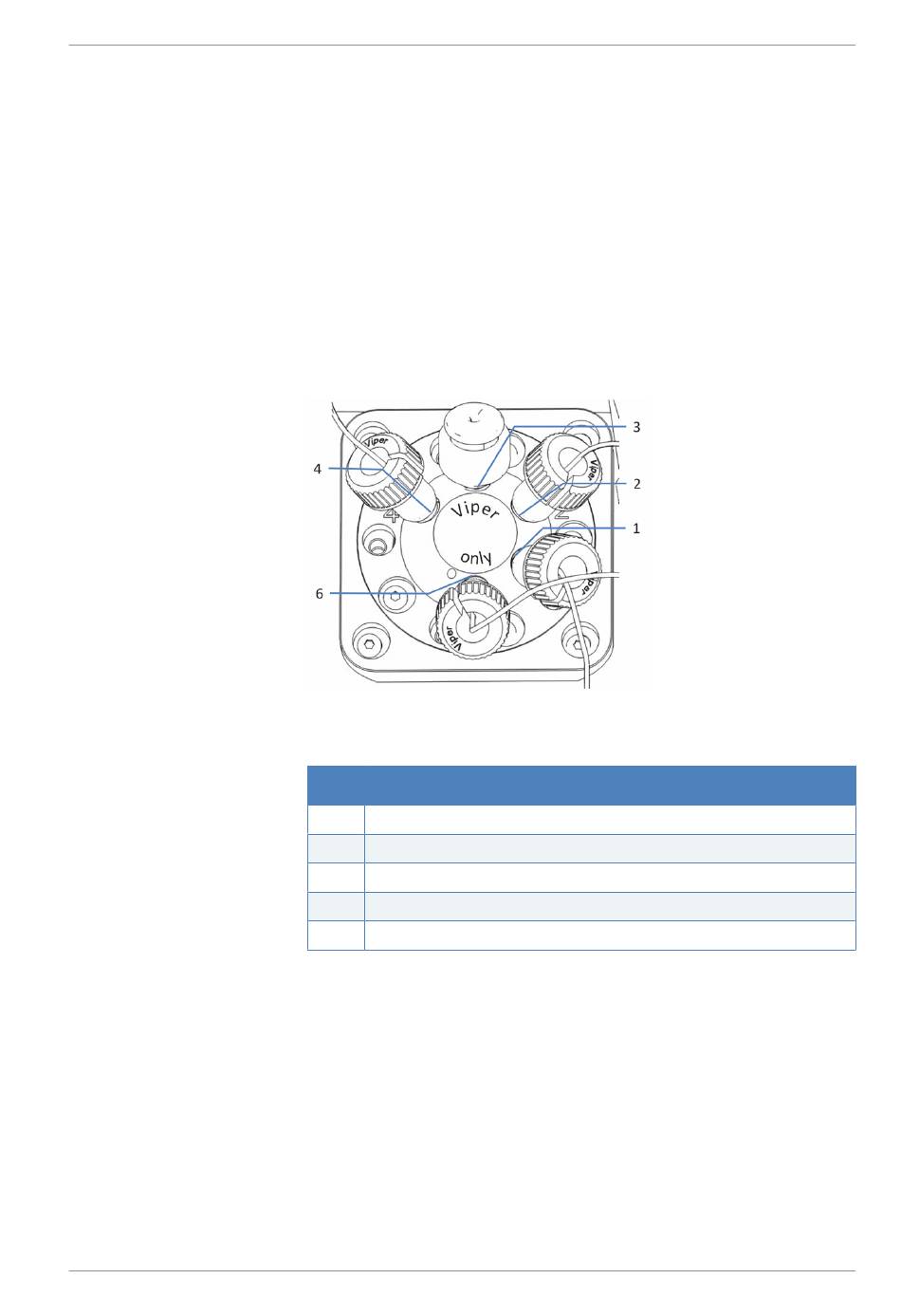

Abbildung 34: Injektionsventil mit angeschlossenen Kapillaren (hier: VH-
Autosampler)
Port Angeschlossene Komponente
1 Einlasskapillare von der Pumpe
2 Auslasskapillare zur Säule
3 Nadelsitz (vorinstalliert)
4 Waschport-Abfall (vorinstalliert)
6 Dosiereinheit (vorinstalliert)
5 • Installation
