5 • Installation
Die Ports des Injektionsventils für VC-Autosampler sind folgendermaßen belegt:
Vorbereitungen – Nur Dual-Split-Sampler
Seite 92
ACHTUNG
Für VF-A10, VF-A40, VH-A10, VH-A40:
Die Bezeichnung Viper only auf dem Injektionsventil zeigt an, dass das
Ventil nur für eine Verwendung mit Viper-Kapillaren ausgelegt ist. Das
Verwenden von anderen Kapillaren oder Werkzeugen kann das
Injektionsventil beschädigen.
• Verwenden Sie nur die für Ihren Autosampler zur Verfügung
gestellten Viper-Kapillaren.
• Ziehen Sie die Kapillaren mit der Hand fest.
• Verwenden Sie keine Werkzeuge.
3 4

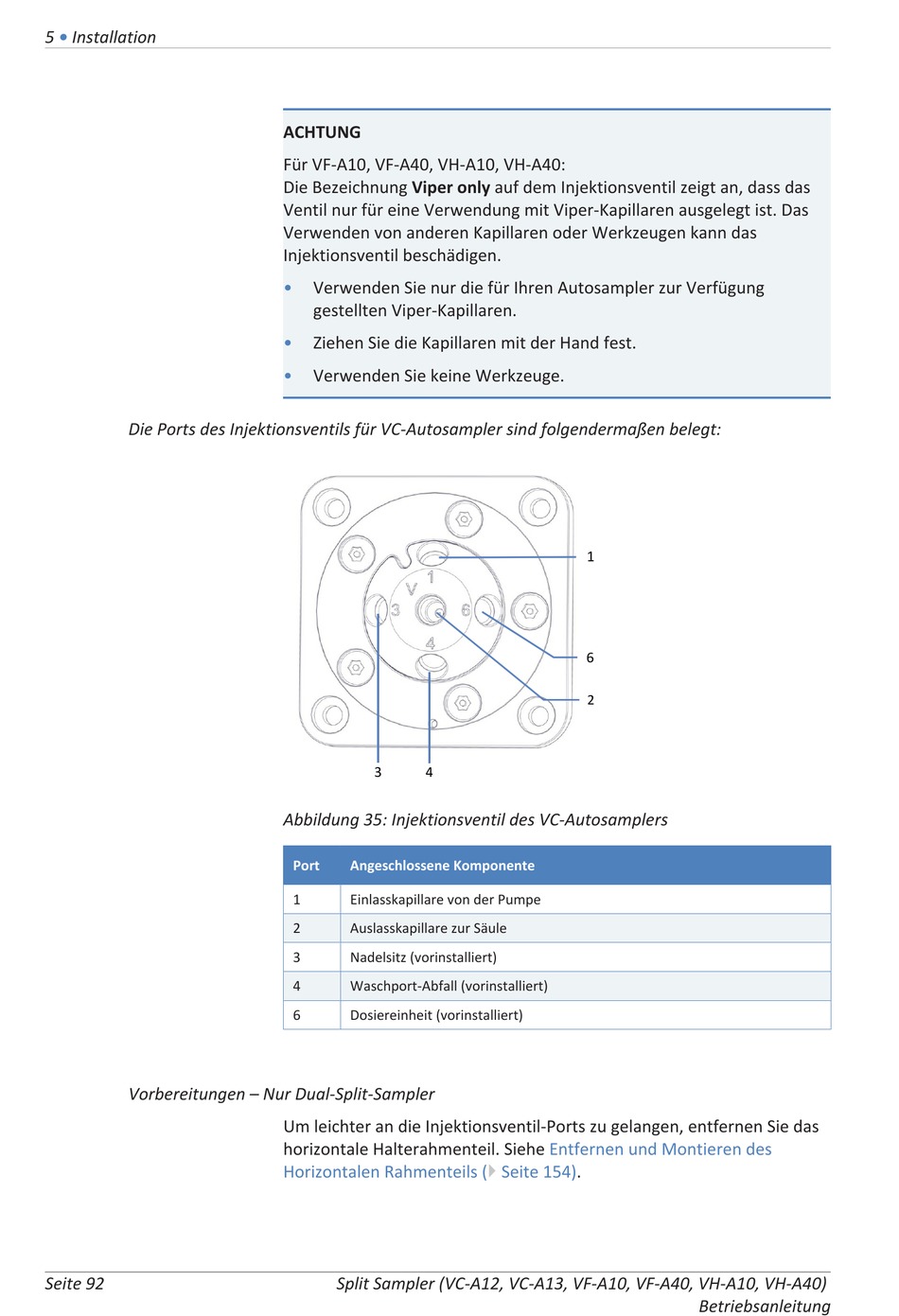

Abbildung 35: Injektionsventil des VC-Autosamplers
Port Angeschlossene Komponente
1 Einlasskapillare von der Pumpe
2 Auslasskapillare zur Säule
3 Nadelsitz (vorinstalliert)
4 Waschport-Abfall (vorinstalliert)
6 Dosiereinheit (vorinstalliert)
Um leichter an die Injektionsventil-Ports zu gelangen, entfernen Sie das
horizontale Halterahmenteil. Siehe
Horizontalen Rahmenteils
Split Sampler (VC-A12, VC-A13, VF-A10, VF-A40, VH-A10, VH-A40)
1
6
2
Entfernen und Montieren des
(} Seite 154).
