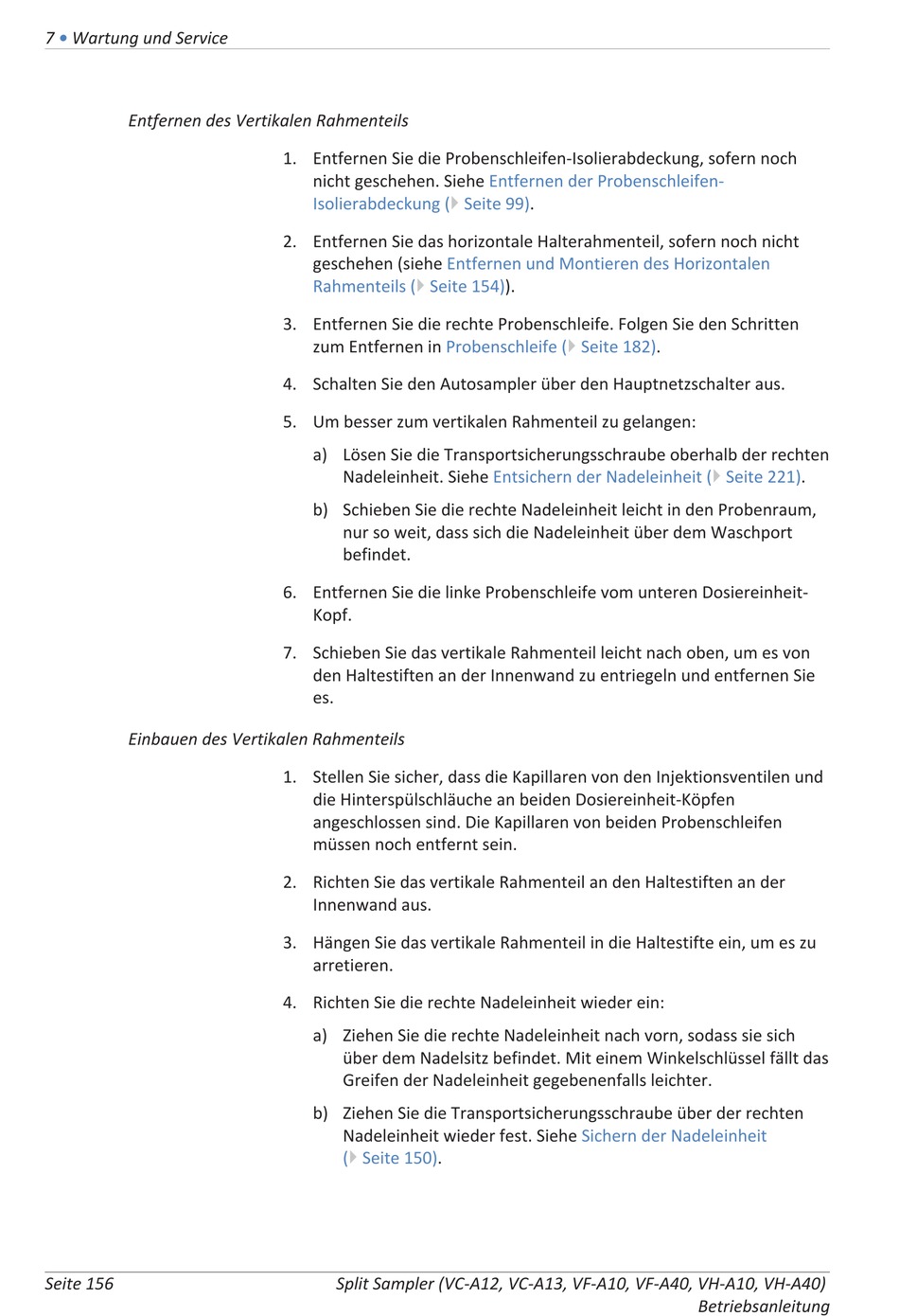

7 • Wartung und Service
Entfernen des Vertikalen Rahmenteils
Einbauen des Vertikalen Rahmenteils
Seite 156
1. Entfernen Sie die Probenschleifen-Isolierabdeckung, sofern noch
nicht geschehen. Siehe
Isolierabdeckung (} Seite 99).
2. Entfernen Sie das horizontale Halterahmenteil, sofern noch nicht
geschehen (siehe Entfernen und Montieren des Horizontalen
Rahmenteils (} Seite 154)).
3. Entfernen Sie die rechte Probenschleife. Folgen Sie den Schritten
zum Entfernen in Probenschleife
4. Schalten Sie den Autosampler über den Hauptnetzschalter aus.
5. Um besser zum vertikalen Rahmenteil zu gelangen:
a) Lösen Sie die Transportsicherungsschraube oberhalb der rechten
Nadeleinheit. Siehe
b) Schieben Sie die rechte Nadeleinheit leicht in den Probenraum,
nur so weit, dass sich die Nadeleinheit über dem Waschport
befindet.
6. Entfernen Sie die linke Probenschleife vom unteren Dosiereinheit-
Kopf.
7. Schieben Sie das vertikale Rahmenteil leicht nach oben, um es von
den Haltestiften an der Innenwand zu entriegeln und entfernen Sie
es.
1. Stellen Sie sicher, dass die Kapillaren von den Injektionsventilen und
die Hinterspülschläuche an beiden Dosiereinheit-Köpfen
angeschlossen sind. Die Kapillaren von beiden Probenschleifen
müssen noch entfernt sein.
2. Richten Sie das vertikale Rahmenteil an den Haltestiften an der
Innenwand aus.
3. Hängen Sie das vertikale Rahmenteil in die Haltestifte ein, um es zu
arretieren.
4. Richten Sie die rechte Nadeleinheit wieder ein:
a) Ziehen Sie die rechte Nadeleinheit nach vorn, sodass sie sich
über dem Nadelsitz befindet. Mit einem Winkelschlüssel fällt das
Greifen der Nadeleinheit gegebenenfalls leichter.
b) Ziehen Sie die Transportsicherungsschraube über der rechten
Nadeleinheit wieder fest. Siehe
(} Seite 150).
