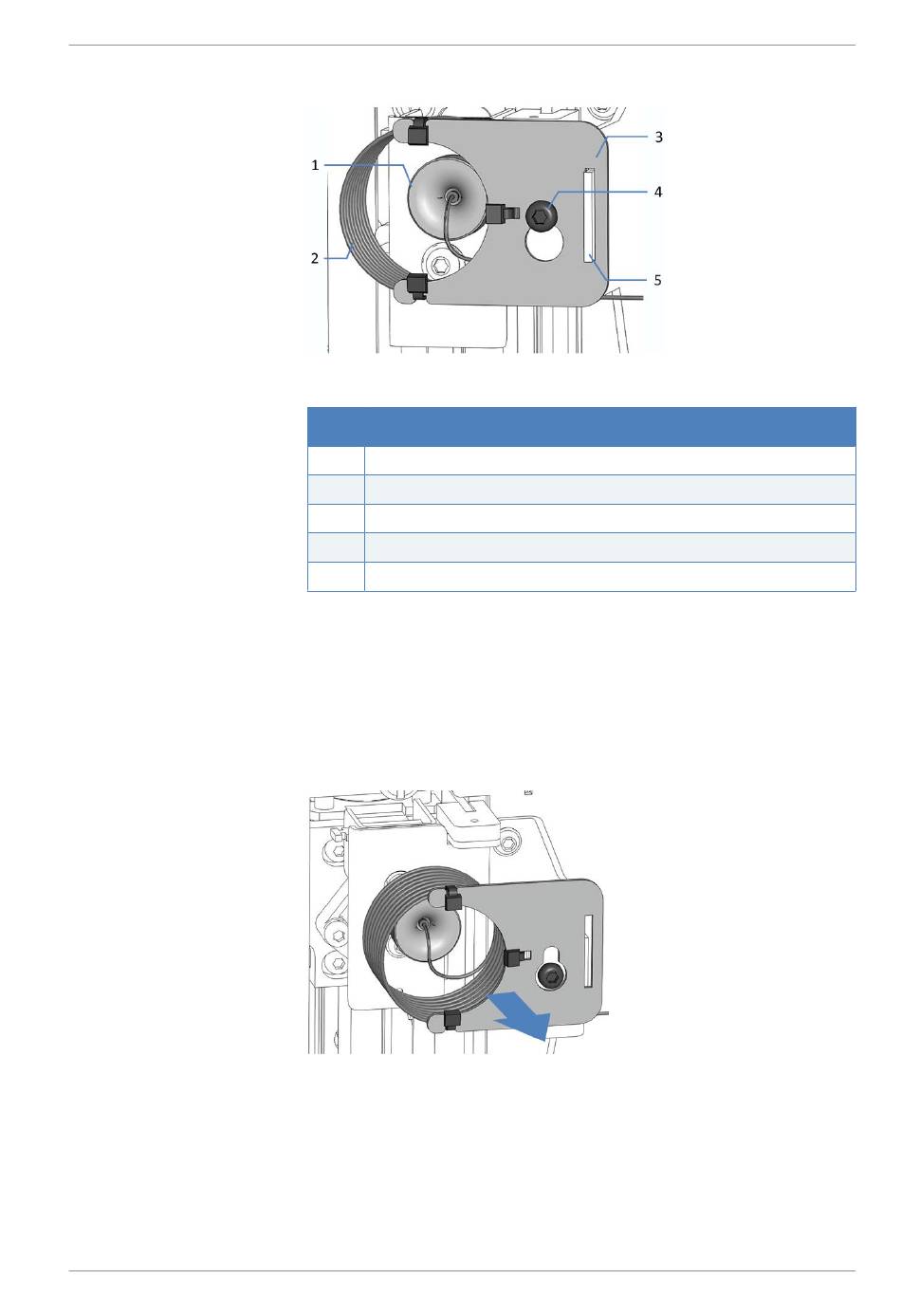

Abbildung 66: Probenschleifeneinheit an der Nadeleinheit montiert
Nr. Beschreibung
1 Probenschleifen-Fitting an der Nadeleinheit
2 Probenschleife
3 Probenschleifen-Platte
4 Befestigungsschraube für die Platte
5 Aussparung in der Probenschleifen-Platte
2. Entfernen Sie den Probenschleifen-Fitting von der Nadeleinheit.
3. Entfernen Sie das Probenschleifen-Fitting vom Kopf der
Dosiereinheit.
4. Drücken Sie die Probenschleifeneinheit leicht nach oben, sodass die
Schraube in die große Öffnung der Probenschleifen-Platte passt.
Entfernen Sie die Probenschleifeneinheit von der Nadeleinheit.
Abbildung 67: Entfernen der Probenschleife
5. Wenn die Probenschleife aufgrund anderer Wartungsprozeduren
entfernt wird und wieder eingebaut werden soll: Schützen Sie offene
Probenschleifen-Fittinge mit einer Schutzkappe.
