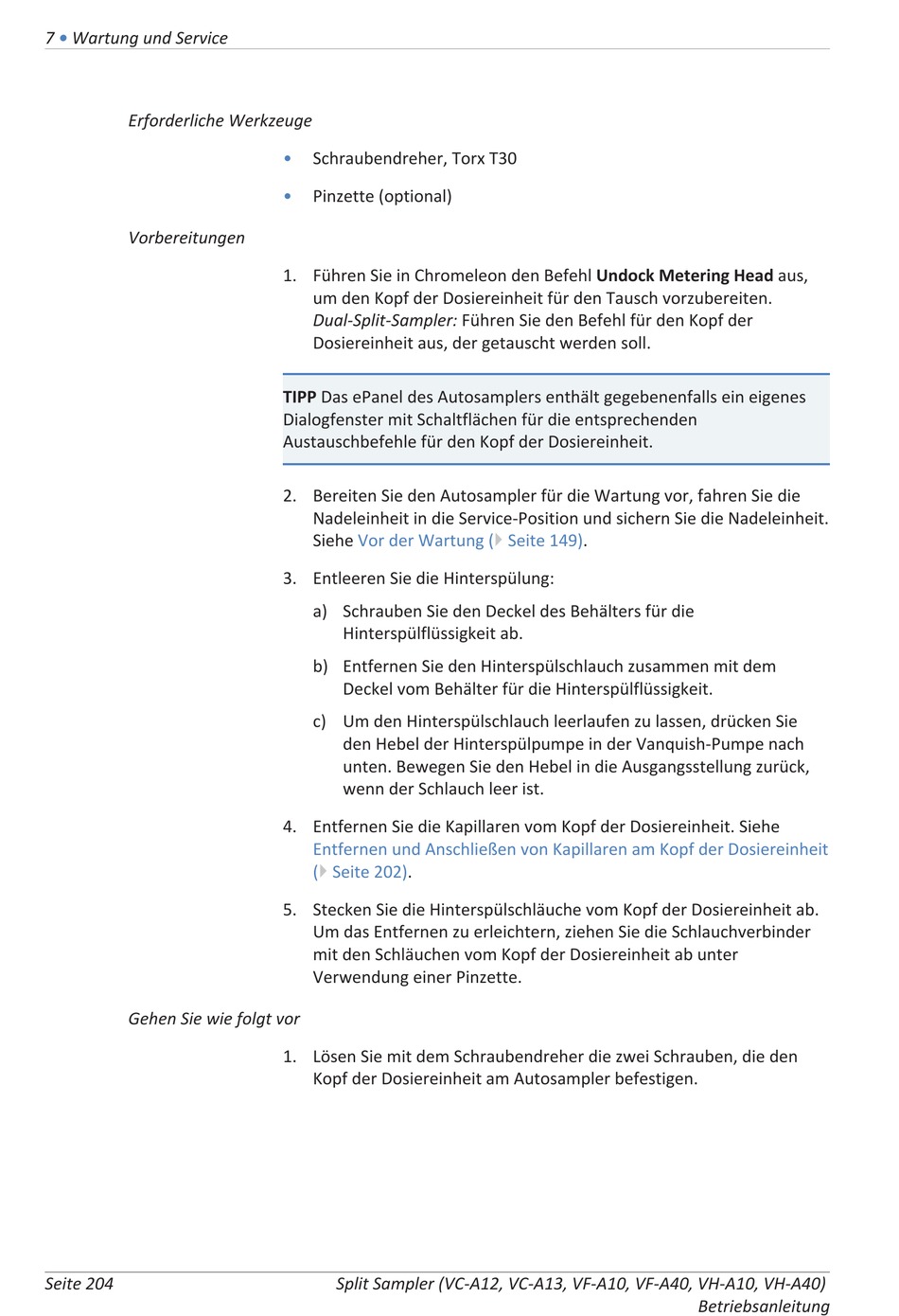

Thermo Fisher Scientific Split Sampler VC-A12 Bedienungsanleitung Seite 204

7 • Wartung und Service
Erforderliche Werkzeuge
Vorbereitungen
Gehen Sie wie folgt vor
Seite 204
• Schraubendreher, Torx T30
• Pinzette (optional)
1. Führen Sie in Chromeleon den Befehl Undock Metering Head aus,
um den Kopf der Dosiereinheit für den Tausch vorzubereiten.
Dual-Split-Sampler: Führen Sie den Befehl für den Kopf der
Dosiereinheit aus, der getauscht werden soll.
TIPP Das ePanel des Autosamplers enthält gegebenenfalls ein eigenes
Dialogfenster mit Schaltflächen für die entsprechenden
Austauschbefehle für den Kopf der Dosiereinheit.
2. Bereiten Sie den Autosampler für die Wartung vor, fahren Sie die
Nadeleinheit in die Service-Position und sichern Sie die Nadeleinheit.
Siehe Vor der Wartung
3. Entleeren Sie die Hinterspülung:
a) Schrauben Sie den Deckel des Behälters für die
Hinterspülflüssigkeit ab.
b) Entfernen Sie den Hinterspülschlauch zusammen mit dem
Deckel vom Behälter für die Hinterspülflüssigkeit.
c) Um den Hinterspülschlauch leerlaufen zu lassen, drücken Sie
den Hebel der Hinterspülpumpe in der Vanquish-Pumpe nach
unten. Bewegen Sie den Hebel in die Ausgangsstellung zurück,
wenn der Schlauch leer ist.
4. Entfernen Sie die Kapillaren vom Kopf der Dosiereinheit. Siehe
Entfernen und Anschließen von Kapillaren am Kopf der Dosiereinheit
(} Seite 202).
5. Stecken Sie die Hinterspülschläuche vom Kopf der Dosiereinheit ab.
Um das Entfernen zu erleichtern, ziehen Sie die Schlauchverbinder
mit den Schläuchen vom Kopf der Dosiereinheit ab unter
Verwendung einer Pinzette.
1. Lösen Sie mit dem Schraubendreher die zwei Schrauben, die den
Kopf der Dosiereinheit am Autosampler befestigen.
Split Sampler (VC-A12, VC-A13, VF-A10, VF-A40, VH-A10, VH-A40)
(} Seite 149).
Betriebsanleitung
