7 • Wartung und Service
Seite 206
6. Entfernen Sie die Verschlussstopfen vom Kopf der Dosiereinheit.
7. Stecken Sie die miteinander verbundenen Hinterspülschläuche vom
Schlauchverbinder in der Mitte ab. Die Hinterspülschläuche können
am Kopf der Dosiereinheit angeschlossen bleiben.
8. Schließen Sie die Hinterspülschläuche des neuen Kopfes der
Dosiereinheit an die Hinterspülung an. Folgen Sie den
Installationsschritten entsprechend für die Hinterspülschläuche, die
angeschlossen werden sollen, in
(} Seite 169).
9. Schließen Sie die Kapillaren an den Kopf der Dosiereinheit an. Siehe
Entfernen und Anschließen von Kapillaren am Kopf der Dosiereinheit
(} Seite 202).

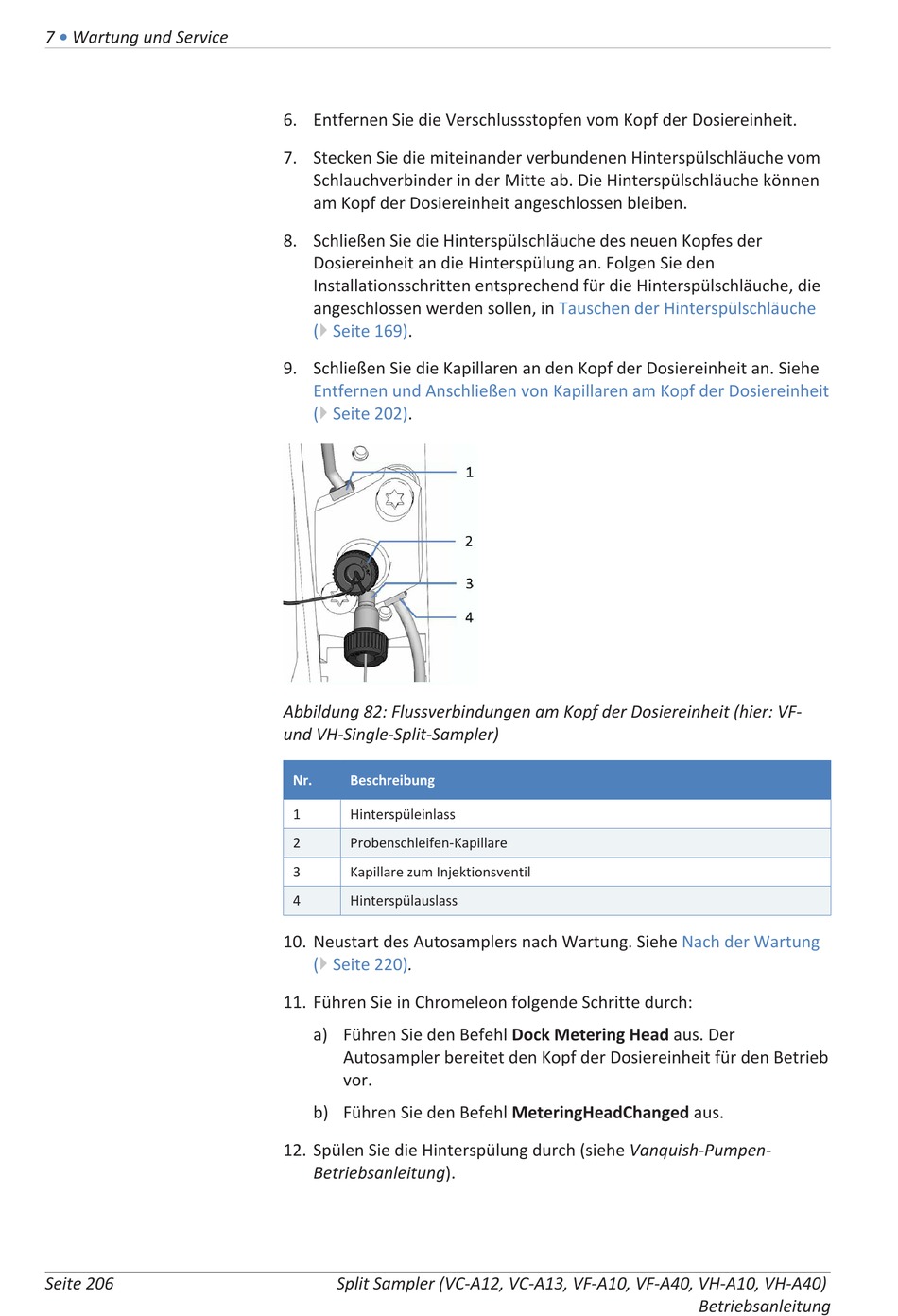

Abbildung 82: Flussverbindungen am Kopf der Dosiereinheit (hier: VF-
und VH-Single-Split-Sampler)
Nr. Beschreibung
1 Hinterspüleinlass
2 Probenschleifen-Kapillare
3 Kapillare zum Injektionsventil
4 Hinterspülauslass
10. Neustart des Autosamplers nach Wartung. Siehe
(} Seite 220).
11. Führen Sie in Chromeleon folgende Schritte durch:
a) Führen Sie den Befehl Dock Metering Head aus. Der
Autosampler bereitet den Kopf der Dosiereinheit für den Betrieb
vor.
b) Führen Sie den Befehl MeteringHeadChanged aus.
12. Spülen Sie die Hinterspülung durch (siehe Vanquish-Pumpen-
Betriebsanleitung).
