7 • Wartung und Service
7.7.3.3

Nadel-Waschschlauch am Auslass der Nadel-Waschpumpe

Seite 166
Um den Nadel-Waschschlauch zwischen Auslass der Nadel-Waschpumpe
und Waschport zu tauschen:

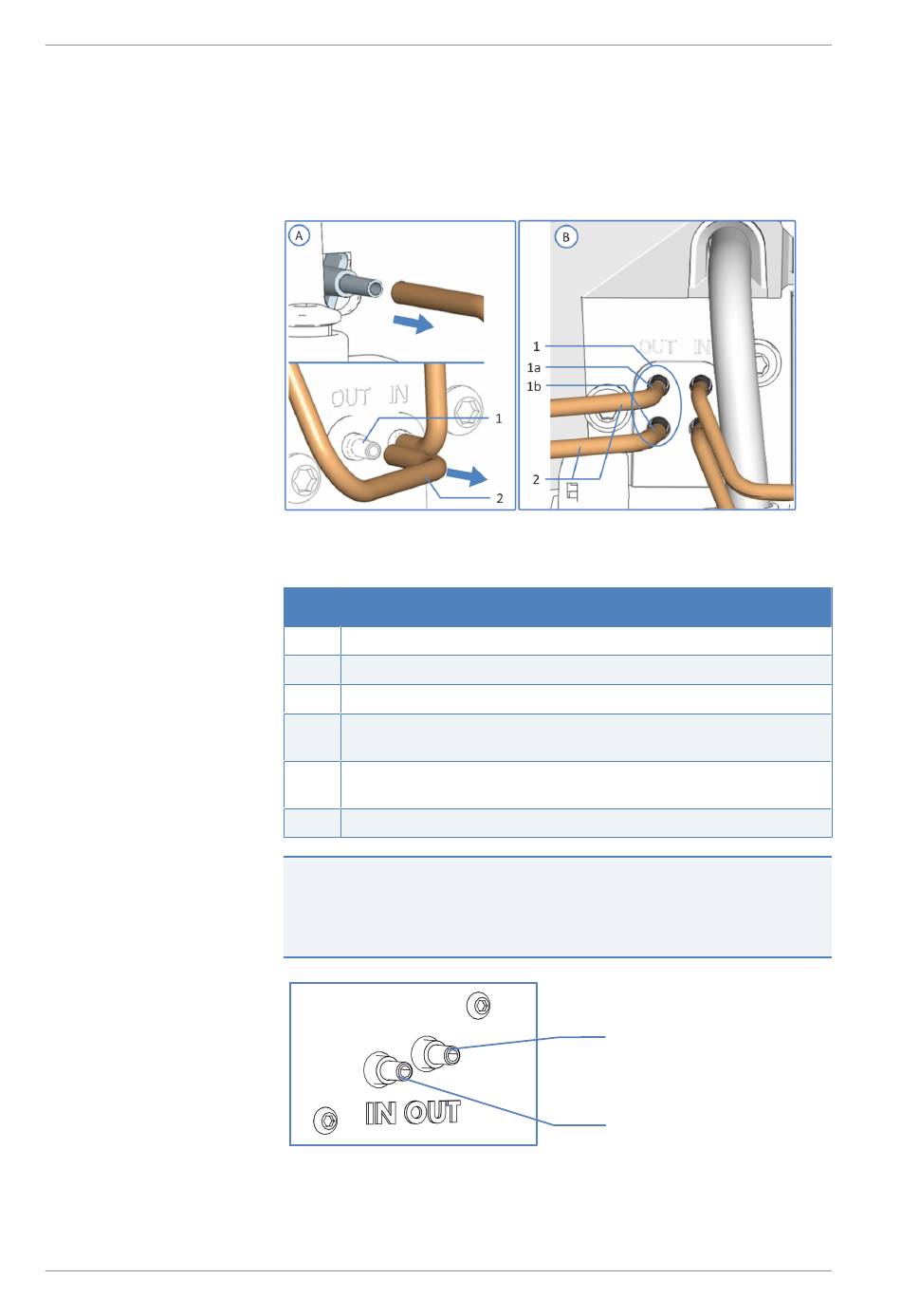

Abbildung 56: Auslass-Anschlüsse des Nadel-Waschsystems im VF-/VH-
Autosampler
Nr. Beschreibung
A VF-/VH-Single-Split-Sampler
B Dual-Split-Sampler
1 Auslassport des Nadel-Waschsystems
1a Nur Dual-Split-Sampler: Oberer Nadel-Wasch-Auslassport für die linke
Injektionseinheit
1b Nur Dual-Split-Sampler: Unterer Nadel-Wasch-Auslassport für die rechte
Injektionseinheit
2 Nadel-Waschschlauch zum Waschport
ACHTUNG
Im VC-Autosampler sind Ein- und Ausgang (IN und OUT) seitenverkehrt
positioniert.
Abbildung 57: Auslass-Anschlüsse des Nadel-Waschsystems im
VC-Autosampler
Split Sampler (VC-A12, VC-A13, VF-A10, VF-A40, VH-A10, VH-A40)
1
2
