7.8.1.2 Hinterspül-Einlassschlauch am Kopf der Dosiereinheit
Zusätzlich erforderliche Teile
Gehen Sie wie folgt vor
Split Sampler (VC-A12, VC-A13, VF-A10, VF-A40, VH-A10, VH-A40)
Betriebsanleitung
Um den Hinterspül-Einlassschlauch zwischen Hinterspül-Einlassport und
Hinterspüleinlass des Kopfes der Dosiereinheit zu tauschen:

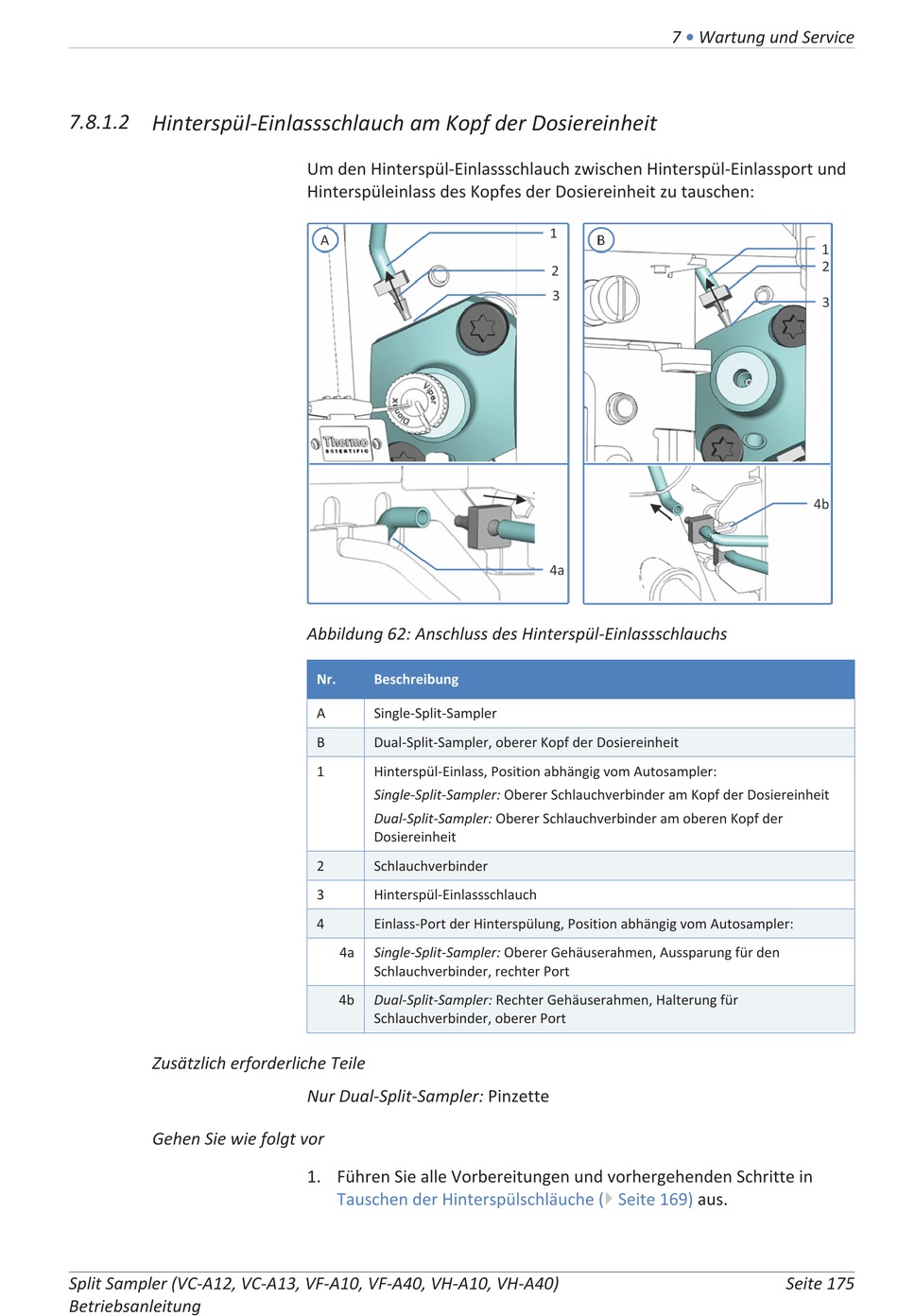

Abbildung 62: Anschluss des Hinterspül-Einlassschlauchs
Nr. Beschreibung
A Single-Split-Sampler
B Dual-Split-Sampler, oberer Kopf der Dosiereinheit
1 Hinterspül-Einlass, Position abhängig vom Autosampler:
Single-Split-Sampler: Oberer Schlauchverbinder am Kopf der Dosiereinheit
Dual-Split-Sampler: Oberer Schlauchverbinder am oberen Kopf der
Dosiereinheit
2 Schlauchverbinder
3 Hinterspül-Einlassschlauch
4 Einlass-Port der Hinterspülung, Position abhängig vom Autosampler:
4a Single-Split-Sampler: Oberer Gehäuserahmen, Aussparung für den
Schlauchverbinder, rechter Port
4b Dual-Split-Sampler: Rechter Gehäuserahmen, Halterung für
Schlauchverbinder, oberer Port
Nur Dual-Split-Sampler: Pinzette
1. Führen Sie alle Vorbereitungen und vorhergehenden Schritte in
Tauschen der Hinterspülschläuche (} Seite 169)
7 • Wartung und Service
aus.
Seite 175
