3 • Überblick über das Gerät
1
2

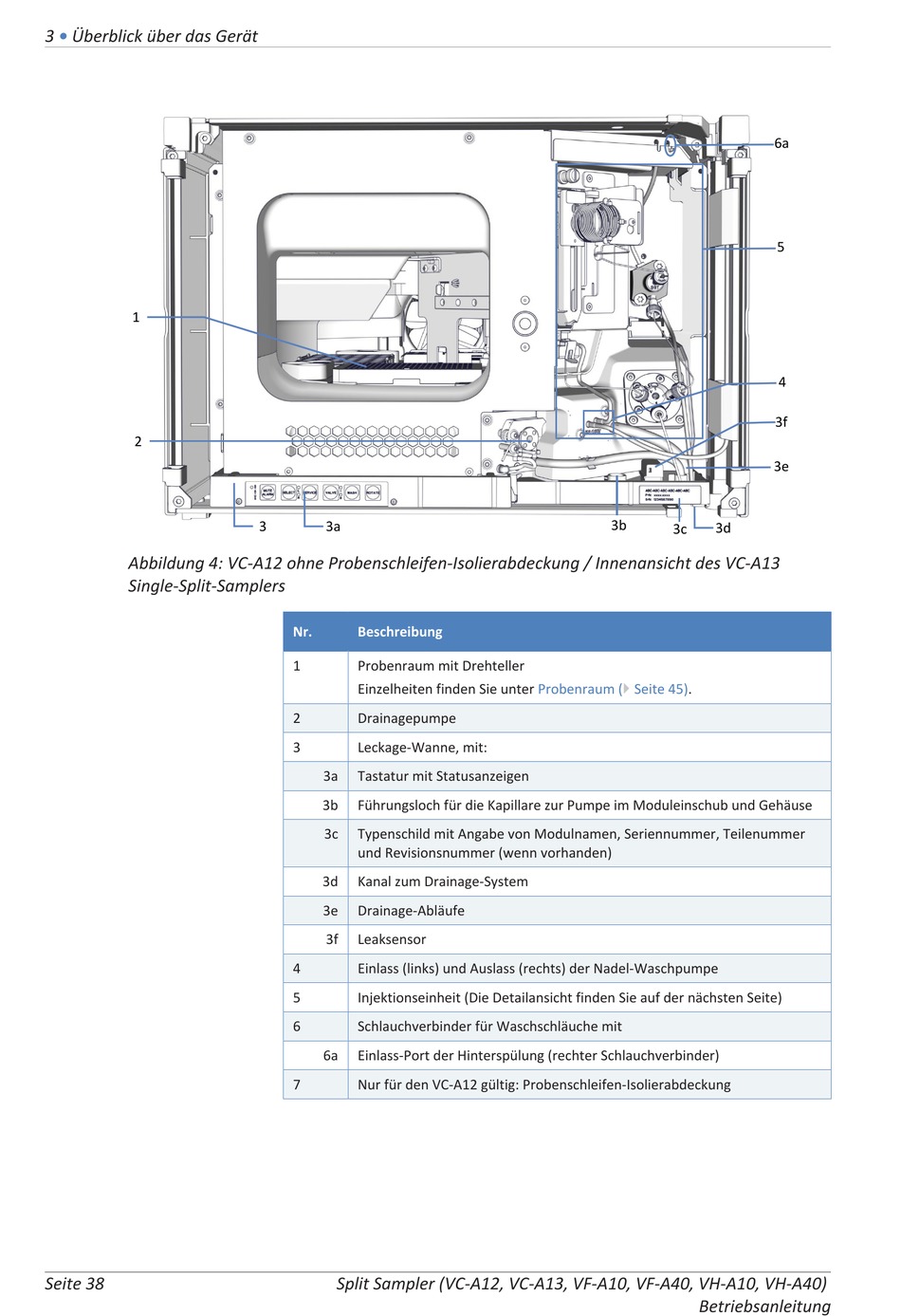

Abbildung 4: VC-A12 ohne Probenschleifen-Isolierabdeckung / Innenansicht des VC-A13
Single-Split-Samplers
Seite 38
3 3a
Nr. Beschreibung
1 Probenraum mit Drehteller
Einzelheiten finden Sie unter
2 Drainagepumpe
3 Leckage-Wanne, mit:
3a Tastatur mit Statusanzeigen
3b Führungsloch für die Kapillare zur Pumpe im Moduleinschub und Gehäuse
3c Typenschild mit Angabe von Modulnamen, Seriennummer, Teilenummer
und Revisionsnummer (wenn vorhanden)
3d Kanal zum Drainage-System
3e Drainage-Abläufe
3f Leaksensor
4 Einlass (links) und Auslass (rechts) der Nadel-Waschpumpe
5 Injektionseinheit (Die Detailansicht finden Sie auf der nächsten Seite)
6 Schlauchverbinder für Waschschläuche mit
6a Einlass-Port der Hinterspülung (rechter Schlauchverbinder)
7 Nur für den VC-A12 gültig: Probenschleifen-Isolierabdeckung
Split Sampler (VC-A12, VC-A13, VF-A10, VF-A40, VH-A10, VH-A40)
3b
3c
Probenraum (} Seite 45).
Betriebsanleitung
6a
5
4
3f
3e
3d
