7 • Wartung und Service
7.9.1.2

Einbauen der Probenschleife

Erforderliche Teile und Werkzeuge
Gehen Sie wie folgt vor
Seite 184
• Wenn die Probenschleife getauscht werden soll: Neue Probenschleife
• Schraubendreher, Torx T10
1. Entfernen Sie die Schutzkappen von den Probenschleifen-Fittingen.
2. Schließen Sie das Probenschleifen-Fitting an den Kopf der
Dosiereinheit an.
3. Schließen Sie das Probenschleifen-Fitting an die Nadeleinheit an.
4. Hängen Sie die Probenschleifen-Platte am Halter für die
Probenschleifen-Einheit ein:
a) Hängen Sie die Schrauben-Aussparung in der Probenschleifen-
Platte an die Befestigungsschraube. Achten Sie darauf, dass die
Schraube gelockert ist.
b) Richten Sie die längliche Aussparung in der Platte an der
Halterung aus.
5. Richten Sie die Probenschleifenkapillare von der Nadeleinheit
wegführend so aus, dass die Kapillare aus dem Stecker auf 6 Uhr
zeigt.
6. Ziehen Sie die Befestigungsschraube für die Probenschleifen-Platte
mit dem Schraubendreher fest.

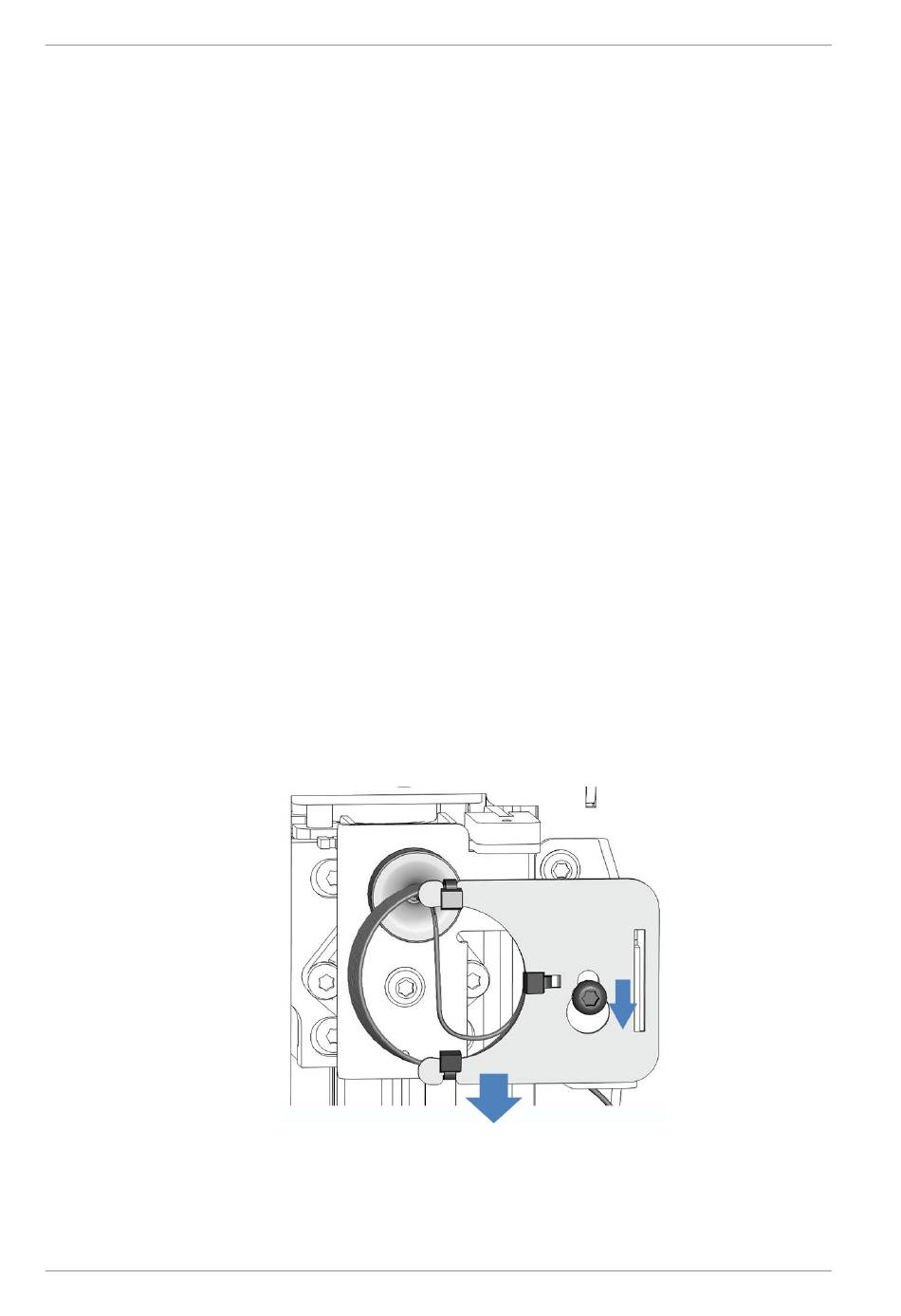

Abbildung 68: Ausrichten der Probenschleifeneinheit an der Schraube
Split Sampler (VC-A12, VC-A13, VF-A10, VF-A40, VH-A10, VH-A40)
Betriebsanleitung
