Überblick über das Gerät
3.3.2
Single-Split-Sampler (VH-A10 und VF-A10)
Übersicht

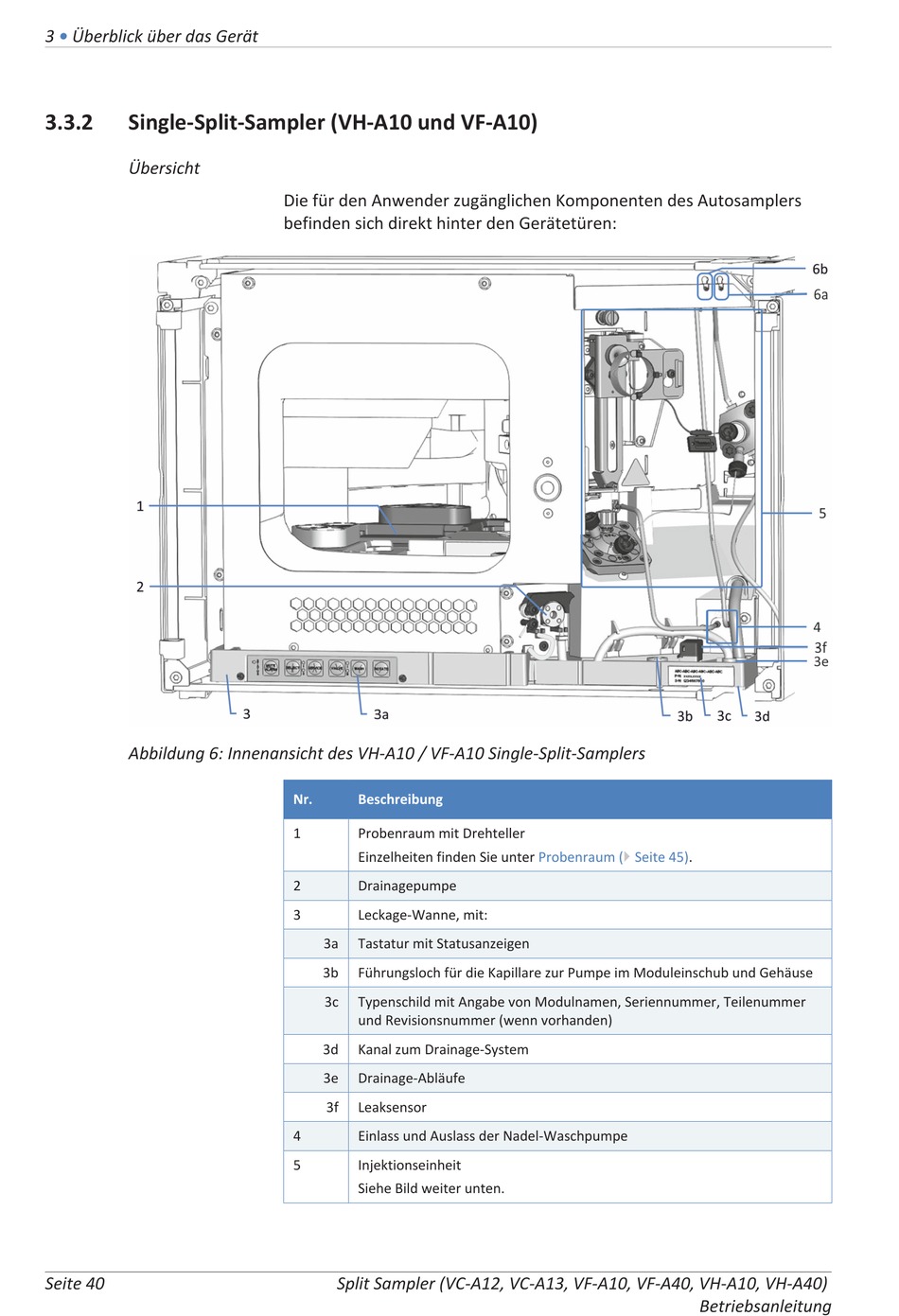

Abbildung 6: Innenansicht des VH-A10 / VF-A10 Single-Split-Samplers
Seite 40
Die für den Anwender zugänglichen Komponenten des Autosamplers
befinden sich direkt hinter den Gerätetüren:
Nr.
Beschreibung
1
Probenraum mit Drehteller
Einzelheiten finden Sie unter
2
Drainagepumpe
3
Leckage-Wanne, mit:
3a
Tastatur mit Statusanzeigen
3b
Führungsloch für die Kapillare zur Pumpe im Moduleinschub und Gehäuse
3c
Typenschild mit Angabe von Modulnamen, Seriennummer, Teilenummer
und Revisionsnummer (wenn vorhanden)
3d
Kanal zum Drainage-System
3e
Drainage-Abläufe
3f
Leaksensor
4
Einlass und Auslass der Nadel-Waschpumpe
5
Injektionseinheit
Siehe Bild weiter unten.
Split Sampler (VC-A12, VC-A13, VF-A10, VF-A40, VH-A10, VH-A40)
Probenraum
(} Seite 45).
