Split Sampler (VC-A12, VC-A13, VF-A10, VF-A40, VH-A10, VH-A40)
Betriebsanleitung
3. Setzen Sie den Moduleinschub in das Gehäuse ein. Für die folgenden
Schritte sind mindestens zwei Personen erforderlich:
a) Greifen Sie den Moduleinschub auf beiden Seiten von unten.
b) Heben Sie den Moduleinschub auf Gehäusehöhe an.
c) Platzieren Sie den Moduleinschub so im Gehäuse, dass sich das
Modul circa 25 cm weit im Gehäuse befindet.
d) Schieben Sie den Moduleinschub auf die Schienen und in das
Gehäuse, bis sich das Modul vollständig im Gehäuse befindet.

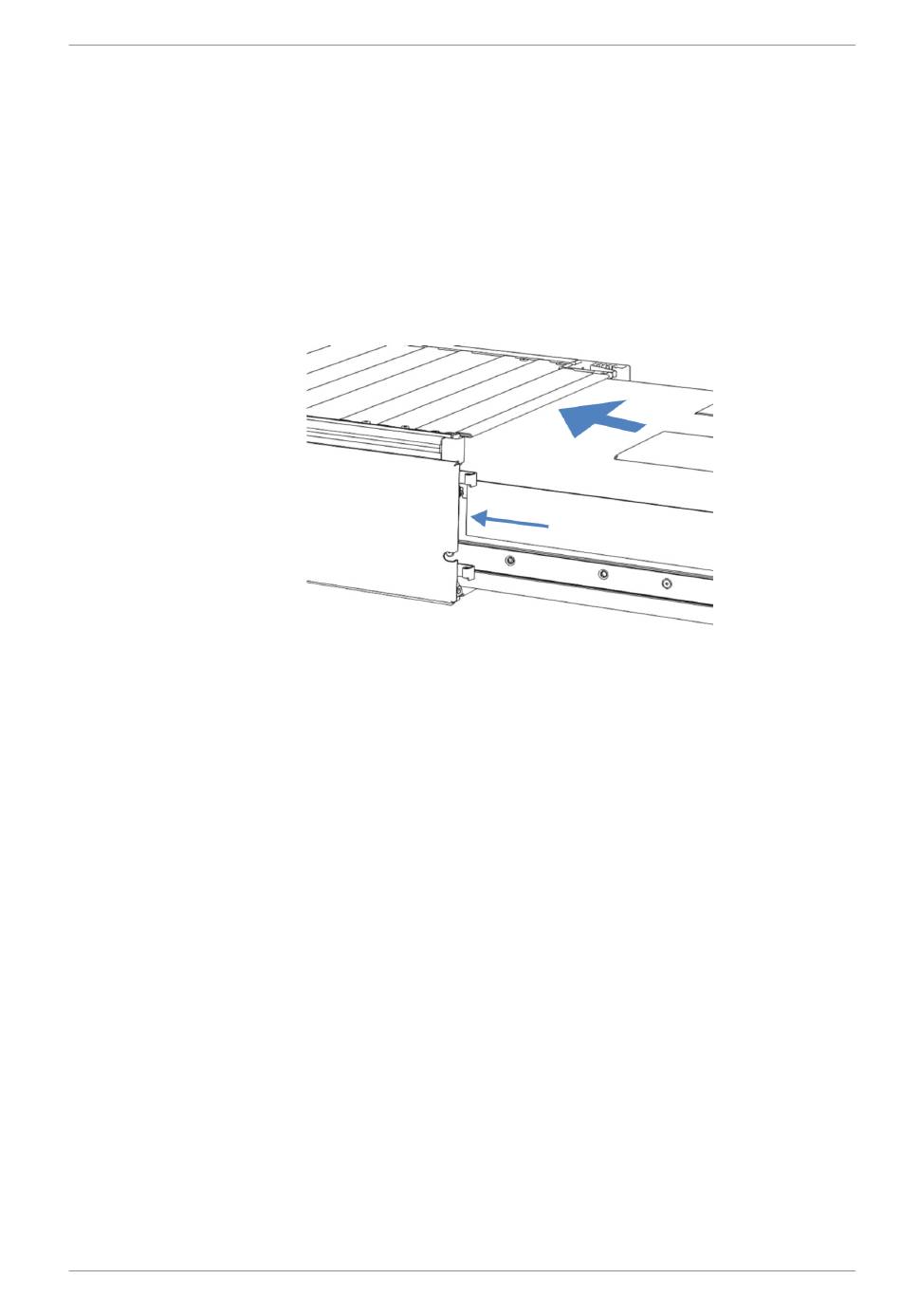

Abbildung 100: Einsetzen des Moduleinschubs
4. Damit Sie den Moduleinschubs leichter im Gehäuse befestigen
können, ziehen Sie den Moduleinschub einige Millimeter heraus
(circa 2 bis 5 mm).
5. Bewegen Sie jede Unverlierbarkeitsschraube mit dem Schrauben-
dreher hin und her und drücken Sie sie dabei nach innen, bis die
Schraube in das Gewinde gleitet.
6. Schieben Sie den Moduleinschub bis zum Anschlag in das Gehäuse
zurück.
7. Ziehen Sie die vier Unverlierbarkeitsschrauben des Moduleinschubs
gleichmäßig und schrittweise handfest an.
7 • Wartung und Service
