Split Sampler (VC-A12, VC-A13, VF-A10, VF-A40, VH-A10, VH-A40)
Betriebsanleitung
2. Wickeln Sie mit der anderen Hand den eingebauten
Peristaltikschlauch vom Rotor der Drainagepumpe und entfernen Sie
ihn von der Drainagepumpe. Bewegen Sie den Hebel in die
Ausgangsstellung zurück.
3. Prüfen Sie, dass der Ersatz-Peristaltikschlauch die gleiche Länge wie
der vorherige Schlauch hat. Schneiden Sie den Ersatz-
Peristaltikschlauch falls erforderlich mit dem Kapillarschneider auf
die Länge zu.
4. Drücken Sie den Ersatz-Peristaltikschlauch in die
Schlauchhalterungen. Prüfen Sie, dass der Schlauch korrekt in die
Schlauchhalterungen eingelegt ist.
5. Drücken Sie den Hebel der Drainagepumpe nach oben. Legen Sie
den Ersatz-Peristaltikschlauch zwischen Hebel und Rotor der
Drainagepumpe ein und um den Rotor herum (siehe Abbildung
weiter unten).
6. Bewegen Sie den Hebel in die Ausgangsstellung zurück.
7. Schließen Sie den Ablaufschlauch und den Kondensationsschlauch
an die Schlauchverbinder am Drainagepumpen-Schlauch an.

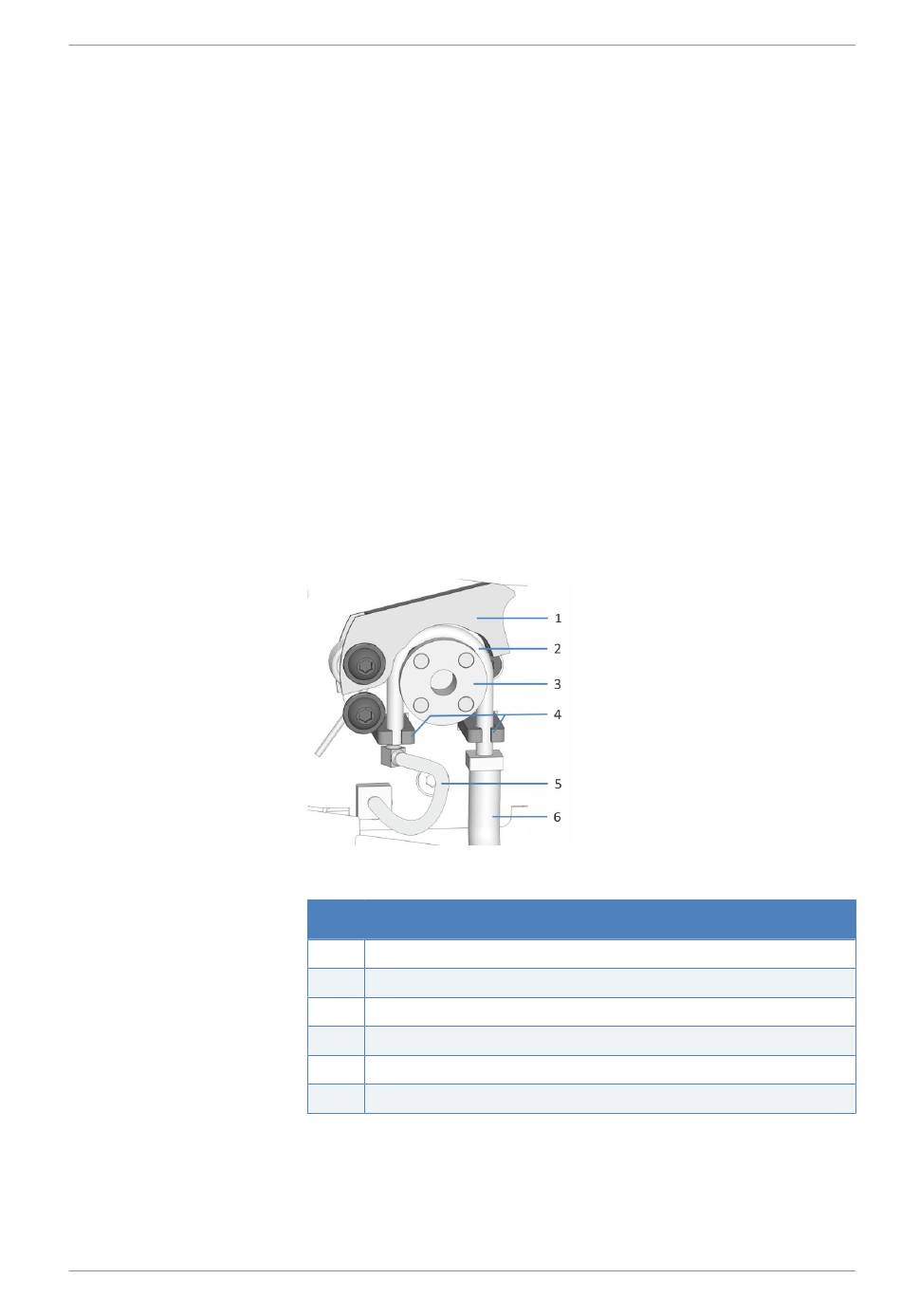

Abbildung 90: Drainagepumpe
Nr. Beschreibung
1 Hebel der Pumpe
2 Peristaltikschlauch
3 Rotor der Drainagepumpe
4 Schlauchhalterungen
5 Kondensationsschlauch zum Probenraum
6 Ablaufschlauch zum Drainage-Ablauf
8. Führen Sie in Chromeleon den Befehl DrainPumpTubeChanged aus.
9. Schalten Sie die Drainagepumpe ein, um sie auf korrekte
Funktionsfähigkeit zu prüfen.
