Thermo Fisher Scientific Split Sampler VC-A12 Bedienungsanleitung Seite 189

Split Sampler (VC-A12, VC-A13, VF-A10, VF-A40, VH-A10, VH-A40)
Betriebsanleitung
3. Nur linke Probenschleife: Drücken Sie die Probenschleifeneinheit
leicht nach oben, sodass die Schraube in die große Öffnung der
Probenschleifen-Platte passt. Entfernen Sie die
Probenschleifeneinheit von der Nadeleinheit.

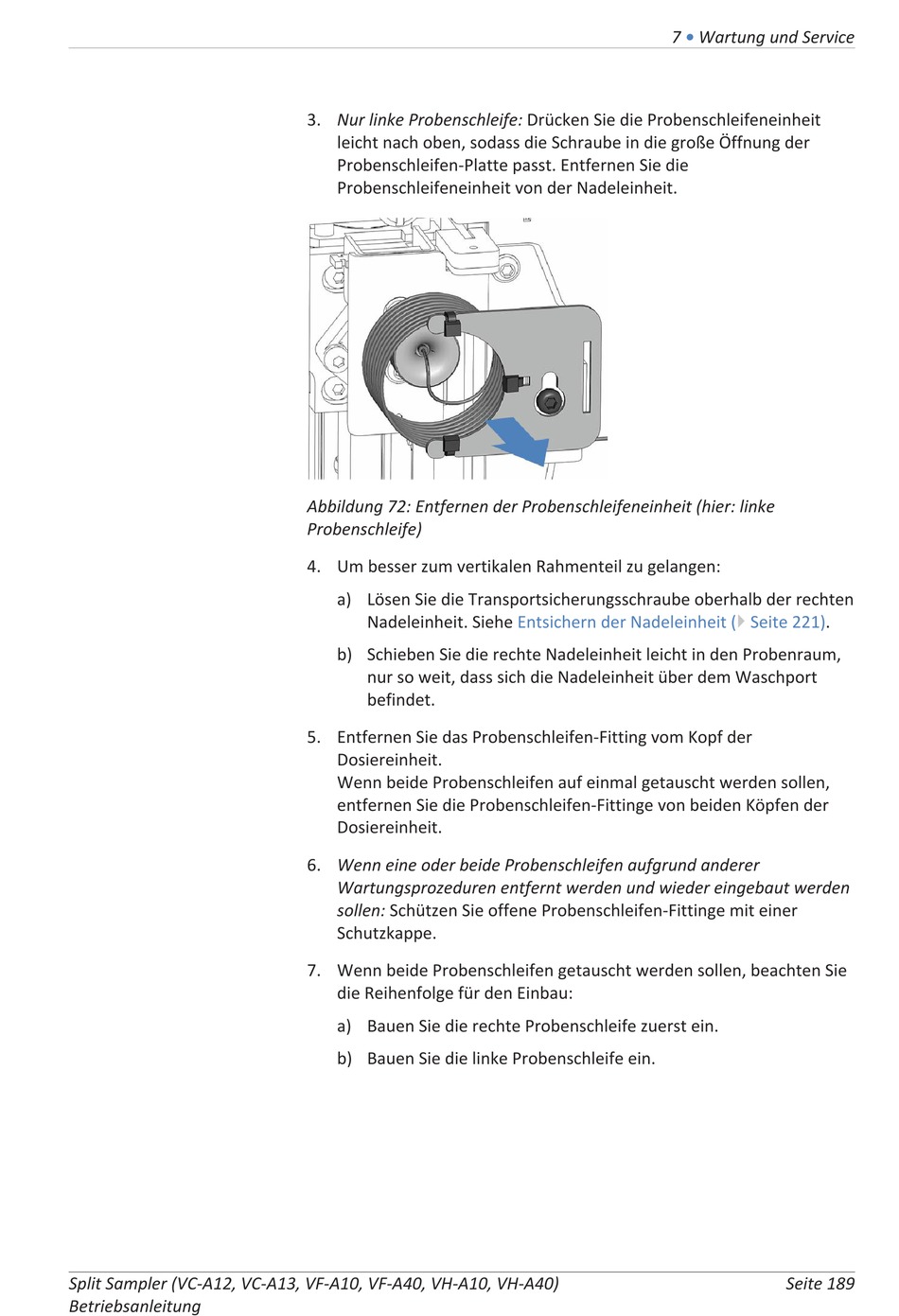

Abbildung 72: Entfernen der Probenschleifeneinheit (hier: linke
Probenschleife)
4. Um besser zum vertikalen Rahmenteil zu gelangen:
a) Lösen Sie die Transportsicherungsschraube oberhalb der rechten
Nadeleinheit. Siehe
b) Schieben Sie die rechte Nadeleinheit leicht in den Probenraum,
nur so weit, dass sich die Nadeleinheit über dem Waschport
befindet.
5. Entfernen Sie das Probenschleifen-Fitting vom Kopf der
Dosiereinheit.
Wenn beide Probenschleifen auf einmal getauscht werden sollen,
entfernen Sie die Probenschleifen-Fittinge von beiden Köpfen der
Dosiereinheit.
6. Wenn eine oder beide Probenschleifen aufgrund anderer
Wartungsprozeduren entfernt werden und wieder eingebaut werden
sollen: Schützen Sie offene Probenschleifen-Fittinge mit einer
Schutzkappe.
7. Wenn beide Probenschleifen getauscht werden sollen, beachten Sie
die Reihenfolge für den Einbau:
a) Bauen Sie die rechte Probenschleife zuerst ein.
b) Bauen Sie die linke Probenschleife ein.
7 •
Entsichern der Nadeleinheit
Wartung und Service
(} Seite 221).
Seite 189
