Injektionseinheit
Split Sampler (VC-A12, VC-A13, VF-A10, VF-A40, VH-A10, VH-A40)
Betriebsanleitung
Nr. Beschreibung
6 Schlauchverbinder für Waschschläuche mit
6a Einlass-Port der Hinterspülung (rechter Schlauchverbinder)
6b Einlass-Port des Nadel-Waschsystems (linker Schlauchverbinder)

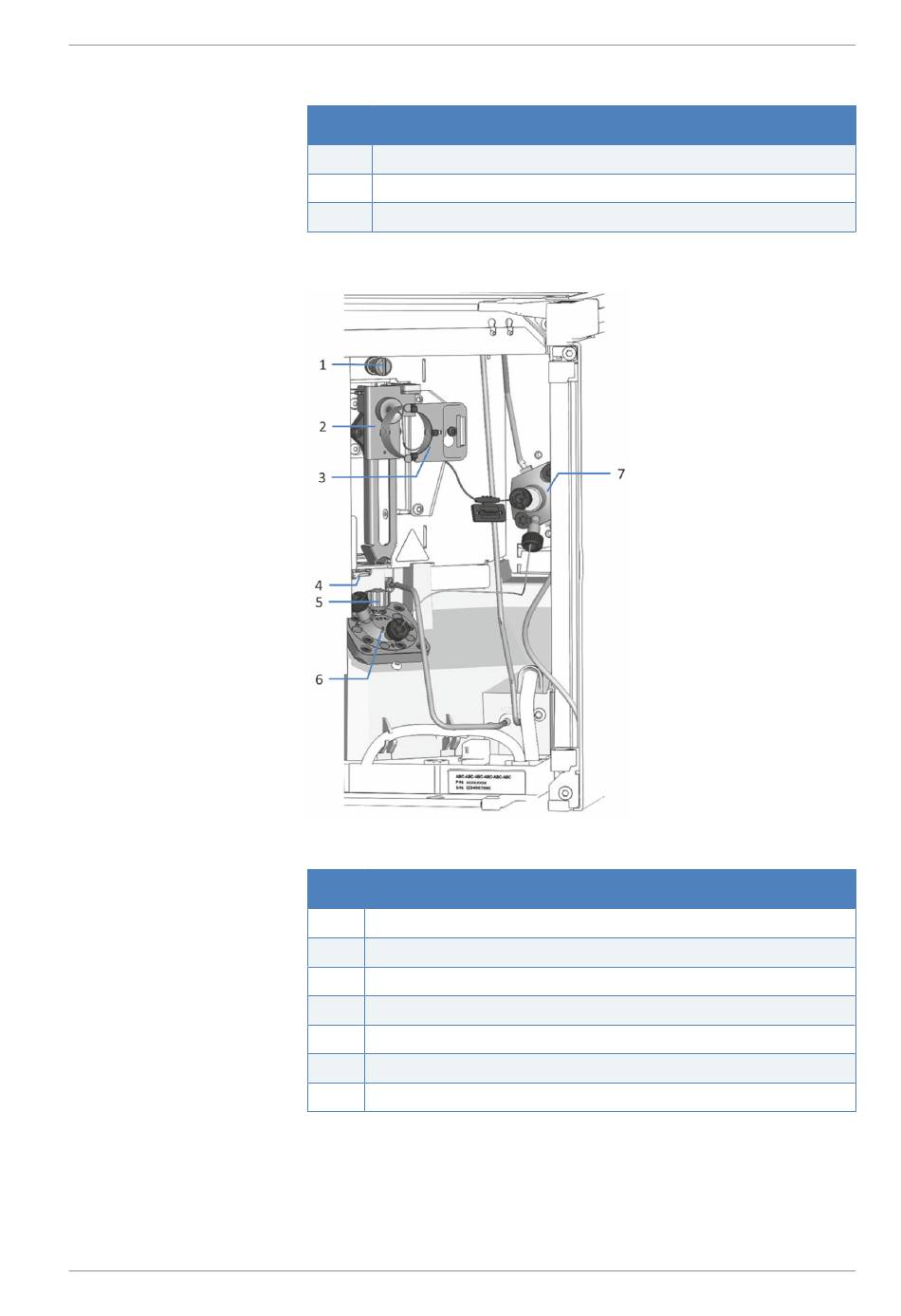

Abbildung 7: Injektionseinheit im Single-Split-Sampler
Nr. Beschreibung
1 Transportsicherungsschraube für die Nadeleinheit
2 Nadeleinheit mit Niederhalter
3 Probenschleifeneinheit
4 Waschport
5 Nadelsitz
6 Injektionsventil
7 Kopf der Dosiereinheit
