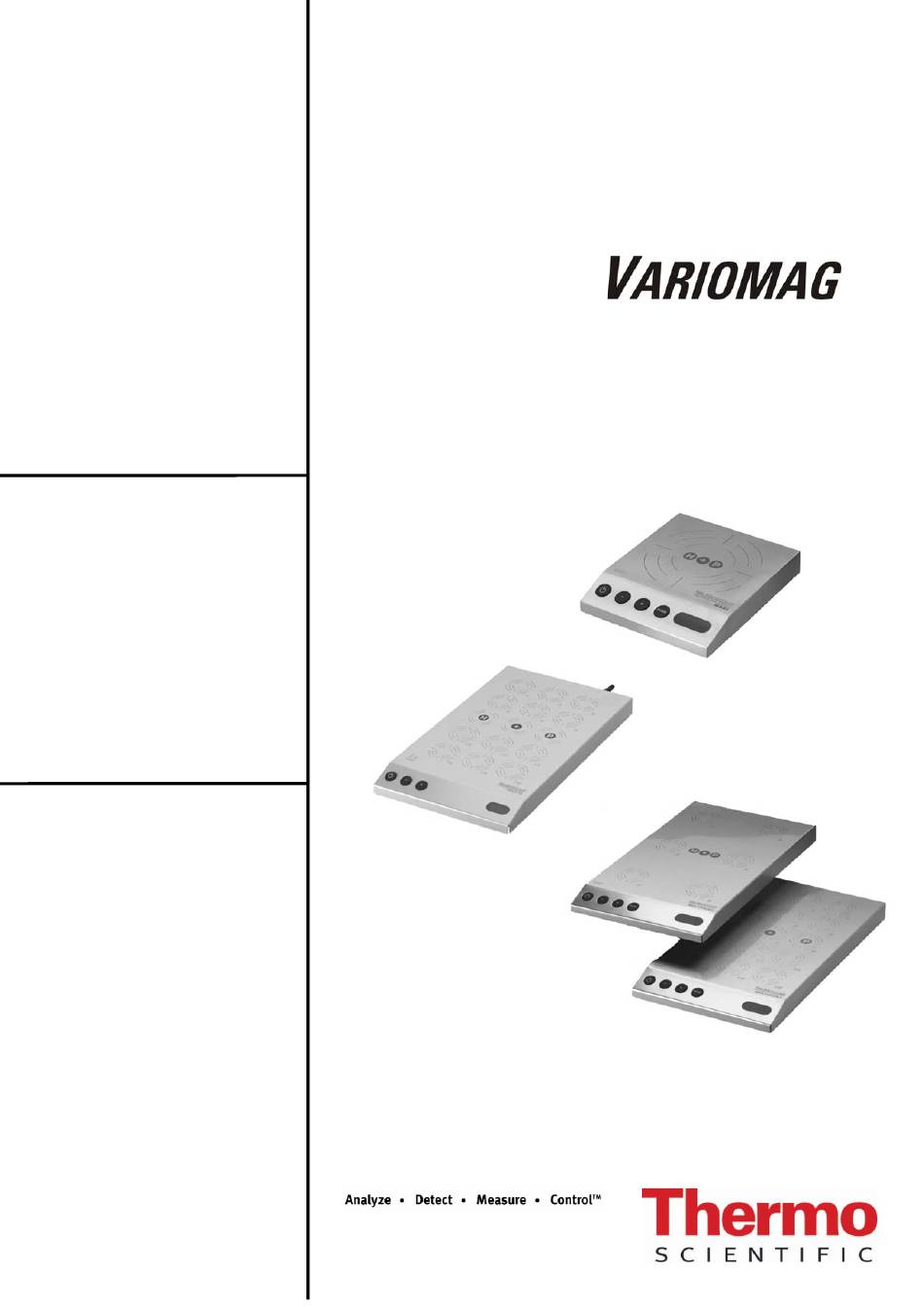

- Seite 1 Magnetrührer Betriebsanleitung 50108212 Ausgabe 2007 - 02 MAXI DIRECT POLY 15 MULTIPOINT 6/15...
- Seite 2 © 2007 Thermo Fisher Scientific Inc. Alle Rechte vorbehalten. DURAN® ist ein registriertes Warenzeichen der SCHOTT AG. Alle anderen Warenzeichen sind Eigentum von Thermo Fisher Scientific Inc bzw. deren nationalen Niederlassungen. Änderungen von Spezifikationen, Bedingungen und Preisen vorbehalten. Nicht alle Produkte sind in allen Ländern erhältlich.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Benutzerhinweise Bestimmungsgemäßer Gebrauch Bestimmungswidriger Gebrauch Piktogramme Sicherheitshinweise Gerätebeschreibung Funktionsbeschreibung Inbetriebnahme Rührbetrieb 5.1 Rührgefäße 5.2 Magnetrührstäbchen 5.3 Empfohlene Drehzahlberei- 5.4 Rühren 5.4.1 Tipps für den Rührbetrieb Wartung und Reinigung Fehler Technische Daten Garantie DR0279_2007-02 Thermo Scientific... - Seite 4 Übersichtszeichnungen 1 START/STOP-Taste 6 Rührstelle 2 Taste 7 Digitalanzeige 3 Taste 8 Sekundärkabel 4 Taste MODE 9 Netzgerät 5 Magnetrührer 10 Netzkabel Bild 1: Magnetrührer MAXI DIRECT mit Tisch-Netzgerät. 1 START/STOP-Taste 7 Digitalanzeige 2 Taste 8 Sekundärkabel 3 Taste 9 Netzgerät 5 Magnetrührer 10 Netzkabel 6 Rührstellen...
- Seite 5 Übersichtszeichnungen 1 START/STOP-Taste 6 Rührstellen 2 Taste 7 Digitalanzeige 3 Taste 8 Sekundärkabel 4 Taste MODE 9 Netzgerät 5 Magnetrührer 10 Netzkabel Bild 3: Magnetrührer MULTIPOINT 6 / 15 mit Tisch-Netzgerät DR0279_2007-02 Thermo Scientific...
-
Seite 6: Benutzerhinweise
1 Sicherheitshinweise Benutzerhinweise Bestimmungsgemäßer Gebrauch Die direkt bedienten Magnetrührer MAXI DIRECT, POLY 15 und MULTIPOINT 6 / 15 sind bestimmt zum Rühren von Flüssigkeiten im Laborbereich. Der Magnetrührer MAXI DIRECT ist mit einer Rührstelle ausgestattet, während der POLY 15 und MULTIPOINT 6 / 15 mehrere Gefäße gleichzeitig rühren können. -
Seite 7: Sicherheitshinweise
1 Sicherheitshinweise 1 Sicherheitshinweise Beachten Sie die aufgeführten Sicherheitshinweise zu Ihrer Sicherheit. Die Sicherheitshinweise zeigen Ihnen mögliche Gefahren auf. Gleichzeitig enthalten sie Hinweise, wie Sie durch Ihr richtiges Verhalten Gefahren abwenden können. Sie finden Sicherheitshinweise immer an der Stelle, wo eine Ge- fährdung auftreten kann. - Seite 8 1 Sicherheitshinweise ACHTUNG! Zulässige Umgebungsbedingungen: Siehe Technische Daten. Vermeiden Sie extreme Temperaturwechsel. Netzgerät (9) nicht im Feuchtraum verwenden und nicht in spritzwas- sergefährdeten Bereichen aufstellen! ACHTUNG! Verwenden Sie zur Reinigung keine auf Chlorbasis aufgebaute Putz- mittel, Putzwolle, Reinigungsmittel mit metallischen Bestandteilen o- der Ammoniak.
-
Seite 9: Gerätebeschreibung
2 Gerätebeschreibung 2 Gerätebeschreibung In Bild bis Bild 3 sind die Bauteile mit den Positionsnummern dargestellt. Anzahl der Rührstellen (6): MAXI DIRECT (Bild ): 1 Rührstelle POLY 15 (Bild 2): 15 Rührstellen MULTIPOINT 6: 6 Rührstellen MULTIPOINT 15 (Bild 3):15 Rührstellen Die Stromversorgung des Magnetrührers (5) erfolgt durch das Netzgerät (9). -
Seite 10: Funktionsbeschreibung
3 Funktionsbeschreibung 3 Funktionsbeschreibung Die Magnetrührer MAXI DIRECT, POLY 15 und MULTIPOINT 6 / 15 werden für che- mische, mikrobiologische, biotechnische oder medizinische Anwendungen einge- setzt, z. B.: • Züchten von Mikroorganismen (z. B. Belüften und Anzüchten von Bakterien- kulturen), •... -
Seite 11: Inbetriebnahme
4 Inbetriebnahme 4 Inbetriebnahme GEFAHR! Die Netzspannung und die Netzfrequenz müssen innerhalb der Be- reichsangaben des Netzgerätes (9) liegen. Schließen Sie das Netzgerät (9) nur an eine geerdete Steckdose an. GEFAHR! Magnetismus. Die Magnetfelder können sich auswirken auf magnetische oder metalli- sche Teile (z. -
Seite 12: Rührbetrieb
5 Rührbetrieb 5 Rührbetrieb Rührgefäße Verwenden Sie als Rührgefäße runde Gefäße aus Glas, unmagnetischem Metall o- der Kunststoff. Sie sollten eine dünne, gleichmäßige Wandstärke haben. Ebene Glasböden (ohne Wölbung nach innen) und glatte Flächen verbessern die Laufei- genschaft der Magnetrührstäbchen. Wenn Sie größere Flüssigkeitsmengen rühren wollen, dann wählen Sie Rührge- fäße mit vergleichsweise kleinem Durchmesser und geringer Bodendicke. -
Seite 13: Magnetrührstäbchen
5 Rührbetrieb Magnetrührstäbchen Thermo empfiehlt folgende Rührstäbchen zu verwenden: Größe (mm) Werkstoff Bestell-Nr. KOMET 15 (Ø x L) 9 x 15 50087924 (Ø x L) 12 x 30 SmCo 50087930 KOMET 30 (Ø x L) 21 x 50 50087909 KOMET 50 HINWEIS Die Länge der Magnetrührstäbchen darf max. - Seite 14 5 Rührbetrieb Thermo hat den neuen Rührstab KOMET mit einem hochwertigen, superstarken Samarium-Cobalt-Magneten entwickelt (Bild 4). KOMET hat eine große magnetische Fernwirkung. Die stärkere Ankopplung an das magnetische Wechselfeld bewirkt leis- tungsfähigere Lauf- und Rühreigenschaften dieses Rührstabes. Selbst über größere Distanz (z.
-
Seite 15: Empfohlene Drehzahlbereiche
5 Rührbetrieb Empfohlene Drehzahlbereiche Wir empfehlen folgende Drehzahlbereiche für die verschiedenen Anwendungen: Anwendung Drehzahlbe- reich Mikrobiologische und biotechnische Anwendungen: (1/min) Belüften von Bakterienkulturen 200-350 Anzüchten von Bakterienkulturen 300-450 Lösen von Nährstoffen, Belüften von Bakterienkul- 350-500 turen Routinearbeiten im Labor: Verhinderung des Absetzens von Schwebestoffen 150-250 Titrieraufgaben 250-400... -
Seite 16: Tips Für Den Rührbetrieb
5 Rührbetrieb In der Digitalanzeige (7) wird die eingestellte Drehzahl angezeigt. Die Drehzahl kön- nen Sie in 10er-Schritten einstellen. Einstellbarer Drehzahlbereich: MAXI DIRECT, MULTIPOINT 6 / 15: 80 bis 2000 1/min POLY 15: 130 bis 990 1/min Rührbetrieb beenden: ♦ Drücken Sie die START/STOP-Taste (1). -
Seite 17: Wartung Und Reinigung
6 Wartung und Reinigung 6 Wartung und Reinigung GEFAHR! Die Magnetrührer dürfen nicht in Wasser oder Reinigungslösung ein- getaucht werden. ACHTUNG! Verwenden Sie zur Reinigung keine auf Chlorbasis aufgebaute Putz- mittel, Putzwolle, Reinigungsmittel mit metallischen Bestandteilen o- der Ammoniak. Diese Mittel können die Geräteoberfläche beschädigen. Der Magnetrührer (5) ist wartungsfrei. - Seite 18 6 Wartung und Reinigung ACHTUNG! Das Gerät darf im Reparaturfall nur von einem autorisierten Service- dienst geöffnet werden. Sollte eine Reparatur des Gerätes nötig sein, dann senden Sie es an die zuständige Servicestelle ein. Das Gerät muss gereinigt und frei von Gesundheit gefährdenden Stoffen sein.
- Seite 19 7 Fehler 7 Fehler • Das Magnetrührstäbchen dreht sich immer ungleichmäßig: Es läßt sich nicht ausschließen, daß Magnetrührstäbchen im Laufe der Zeit al- tern, z.B. durch Sterilisieren, Gebrauch bei höheren Temperaturen oder Streß- behandlung (Herunterfallen). Dadurch kann die Magnetisierung abnehmen. ACHTUNG! Lassen Sie ein Magnetrührstäbchen vom Typ AlNiCo5 nicht in einem magnetischen Wechselfeld liegen, wenn es sich nicht drehen kann.
-
Seite 20: Technische Daten
8 Technische Daten 8 Technische Daten MAXI DIRECT POLY 15 MULTIPOINT 6 MULTIPOINT 15 Bestell-Nr.: (Set) 50094711 50094596 50093557 50093538 Rührstellen Rührstellenabstand mm Rührmenge 1 – 5.000 1 – 800 1 – 3.000 1 – 3.000 Rührleistung 5/10/15/20 5/10/15/20 5/10/15/20 Drehzahlbereich 1/min 80 –... - Seite 21 9 Garantie 9 Garantie VARIOMAG Magnetrührer sind modular aufgebaut und bieten durch ihre wartungs- freien Rühr- und Magnetantriebe ein Höchstmaß an Betriebssicherheit. Sollte trotz unserer strengen Qualitätskontrollen einmal ein Systemteil nicht einwand- frei arbeiten, kann es durch unseren Kundendienst problemlos repariert oder ausge- tauscht werden.
