5 • Installation

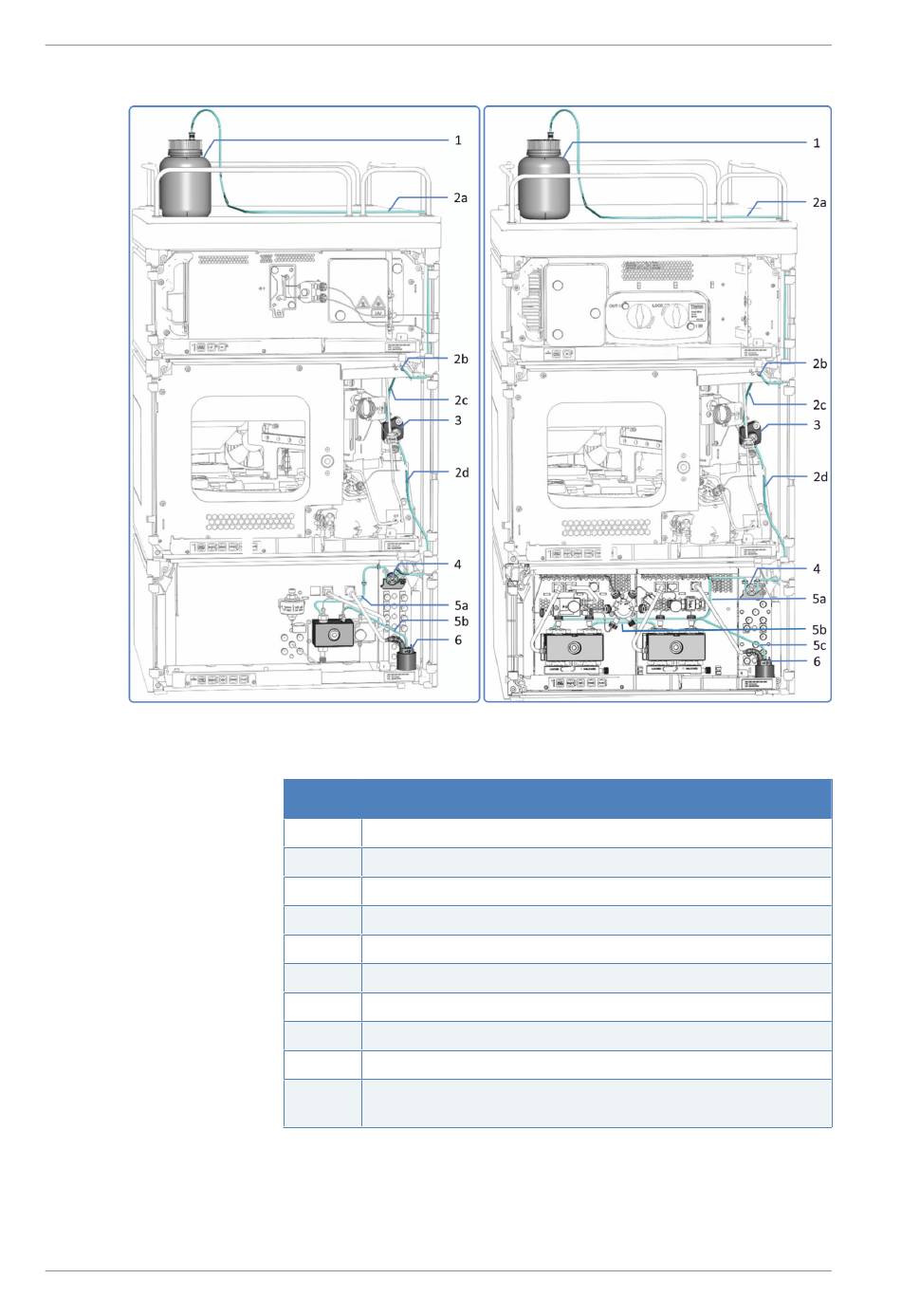

Abbildung 25: Hinterspülung im Vanquish-System (Beispiele mit einem VF/VH-Single-Split-
Sampler, links: mit quaternärer Pumpe, rechts: mit binärer Pumpe)
Seite 78
Nr. Beschreibung
1 Behälter für die Hinterspülflüssigkeit
2 Hinterspülschläuche im Autosampler (dicke Schläuche), mit
2a Spülschlauch vom Behälter zum Einlassport
2b Einlass-Port der Hinterspülung (rechter Schlauchverbinder)
2c Spülschlauch vom Einlassport zum Kopf der Dosiereinheit
2d Spülschlauch zur Hinterspülpumpe
3 Kopf der Dosiereinheit
4 Hinterspülpumpe (Peristaltikpumpe)
5 Hinterspülschläuche in der Pumpe (dünne Schläuche), mit
5a Spülschläuche von Hinterspülpumpe zum Pumpenkopf (binäre Pumpe,
duale Pumpe: zum linken Pumpenkopf)
Split Sampler (VC-A12, VC-A13, VF-A10, VF-A40, VH-A10, VH-A40)
Betriebsanleitung
