Beispielverdrahtungen und Hinweise zur Verdrahtung
5.2 Hinweise und Richtlinien zur Verdrahtung
5.2.5
Anschließen des Sentron PAC4200
Anschließen des SENTRON PAC4200
Das SENTRON PAC wird mittels LAN mit der S7-1200 (üblicherwiese über einen Switch)
verbunden. Hierzu ist es erforderlich, die Schnittstelle des Erweiterungsmoduls zu
verwenden, da sonst die Kommunikation mit der S7-1200 nicht funktioniert.

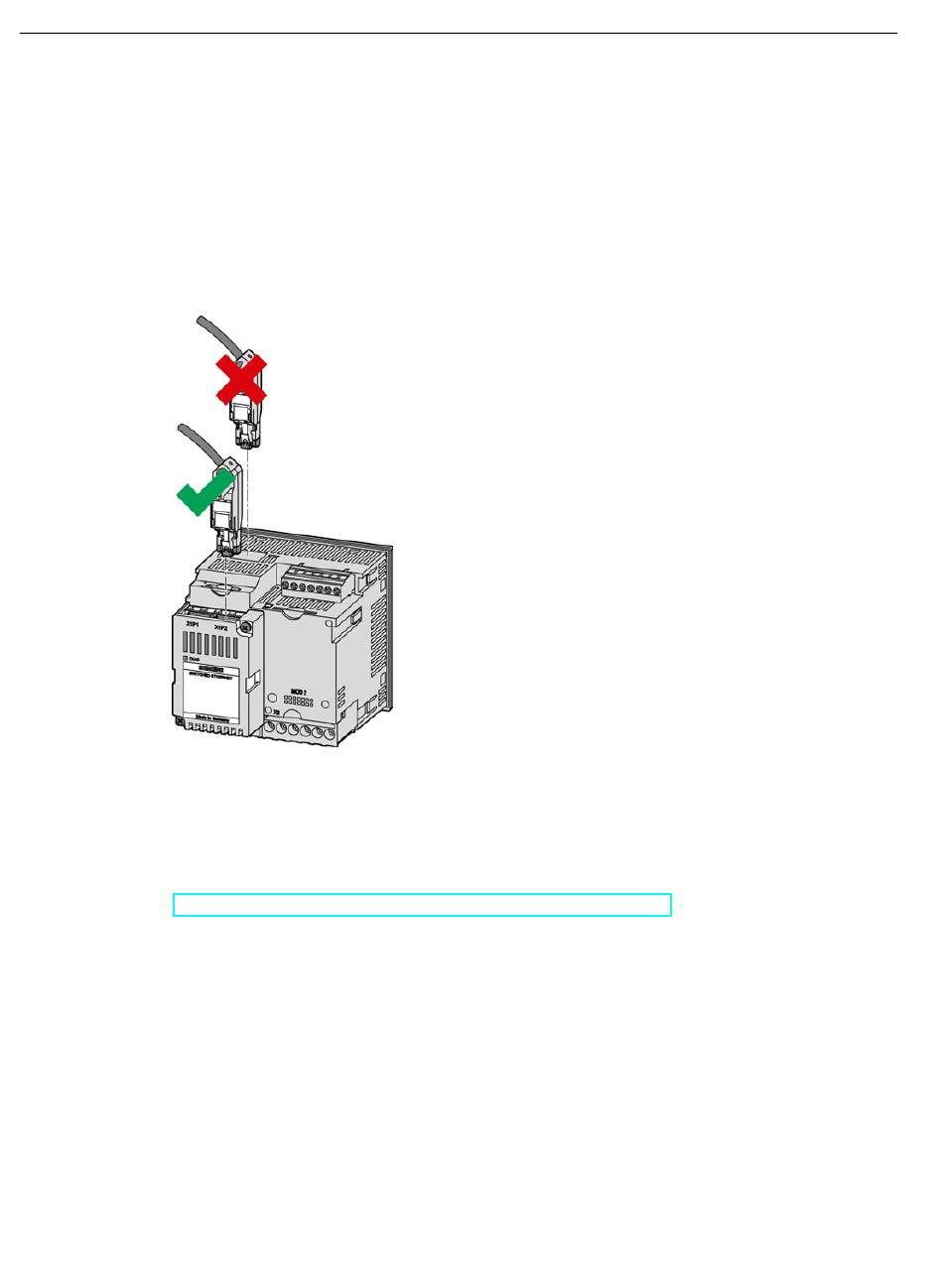

Verwenden Sie einen der beiden RJ45-Stecker direkt am Erweiterungsmodul.
Bild 5-8
Weitere Dokumentation
Für detailliertere Informationen zum Sentron PAC4200 lesen Sie das Systemhandbuch
"Multifunktionsmessgerät SENTRON PAC4200
(http://support.automation.siemens.com/WW/view/de/34261595)" .
42
Anschließen Sentron PAC4200
Bedienhandbuch, 04/2013, A5E31685922A/002
