Beispielverdrahtung SINVERT PVM ParkControl 500
Anforderungen
● Fernwirkprotokoll IEC 60870-5-101
● Einzelmeldungen: Erdschluss, Anregung und Auslösung durch Schutz
● Doppelmeldungen: Stellung Leistungsschalter
● Doppelbefehl: Leistungsschalter AUS
SINVERT PVM ParkControl 500
①
Meldung aus Übergabestation
②
S7-1215C AC/DC/Relais
③
Doppelbefehl LS AUS
④
PVM Wechselrichter
⑤
PVM ControlBox

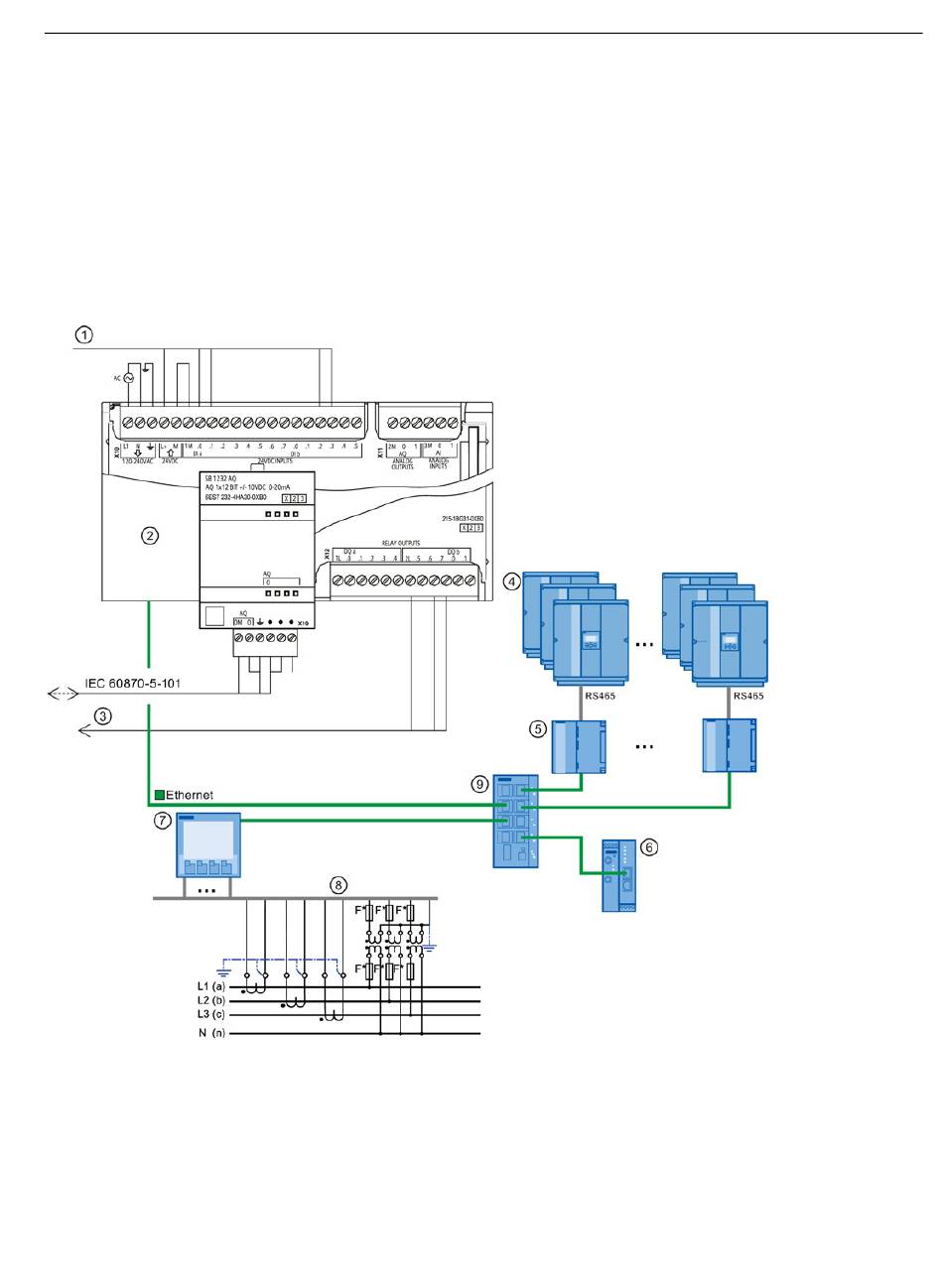

Bild 5-4
Verdrahtungsbeispiel PVM ParkControl 500
PVM ParkControl
Bedienhandbuch, 04/2013, A5E31685922A/002
Beispielverdrahtungen und Hinweise zur Verdrahtung
⑥
Router (z. B. für WebPortal oder Remote-Zugriff)
⑦
Sentron PAC4200
⑧
Messwerterfassung an Mittelspannung
⑨
Ethernet Switch
