2.2
Systemaufbau

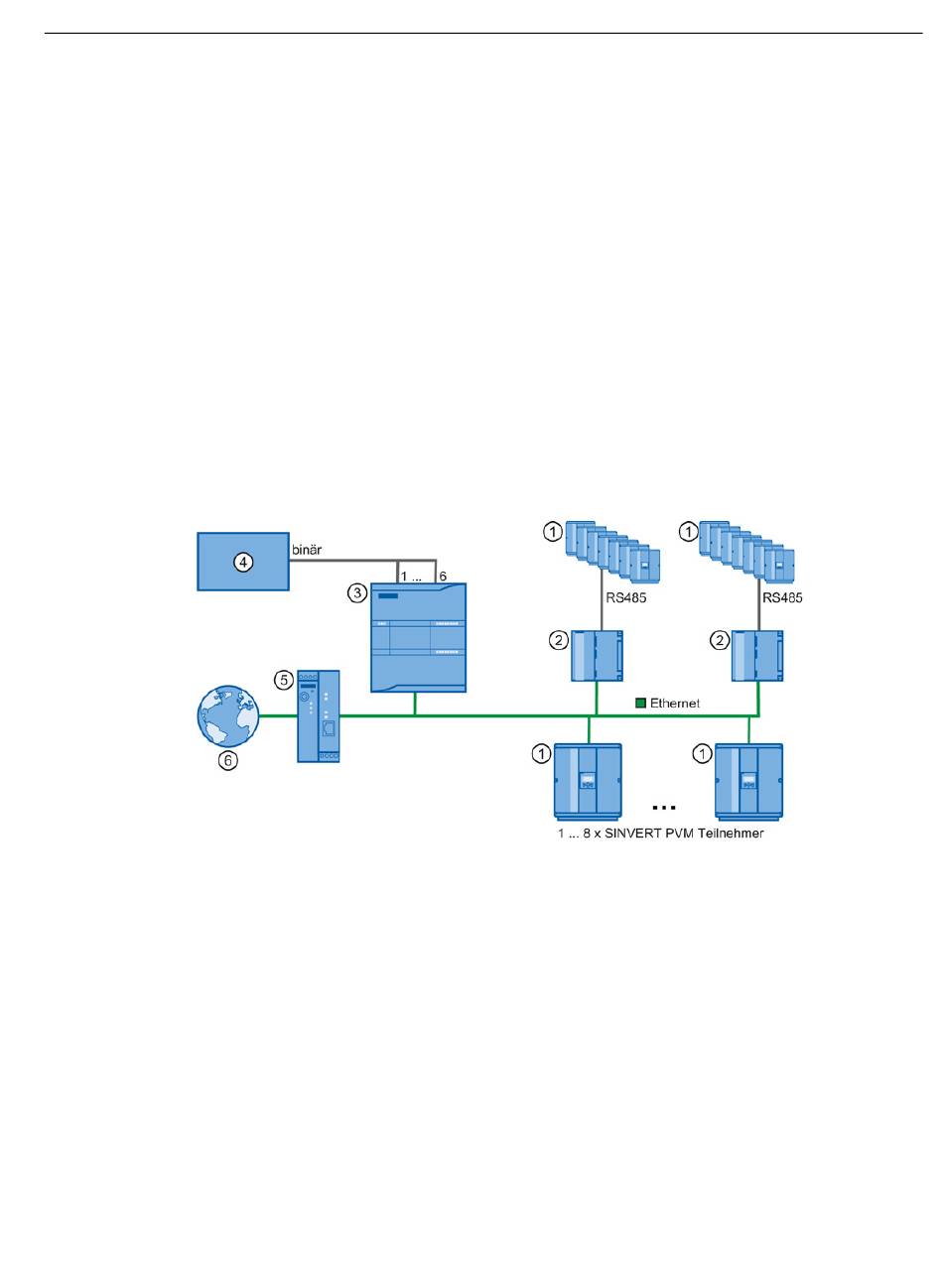

Systemaufbau PVM ParkControl 200
Die folgende Darstellung zeigt beispielhaft einen Aufbau mit PVM ParkControl 200 wie er
typisch für Niederspannungsnetze bis 100 kW ist.
Der Aufbau realisiert folgende Funktionen:
● bis zu 8 SINVERT PVM Teilnehmer (PVM Wechselrichter und PVM ControlBox, auch in
Kombination)
● Leistungsreduzierung über binäre Vorgaben vom EVU (Empfang z. B. über
Rundsteuerempfänger)
● Blindleistungsregelung über binäre Sollwerte (cosPhi)
● Protokollierung der durch das EVU vorgegebenen Leistungsreduzierungen und
Blindleistungsvorgaben
● 4 Statusausgänge
①
②
③
Bild 2-1
PVM ParkControl
Bedienhandbuch, 04/2013, A5E31685922A/002
PVM Wechselrichter
PVM ControlBox
S7-1211
Systemaufbau PVM ParkControl 200
④
EVU (Empfang z. B. über
Rundsteuerempfänger)
⑤
Router
⑥
Internet
Systemübersicht
2.2 Systemaufbau
13
