Beispielkonfigurationen für ParkControl
7.2 ParkControl 300 – Analoge Vorgabe
7.2
ParkControl 300 – Analoge Vorgabe
Beispielkonfiguration Übersicht
Für das bessere Verständnis wird hier eine Beispielkonfiguration für ParkControl 300
dargestellt. Hierzu werden folgende Anforderungen angenommen:
● SIMATIC S7 mit Default IP-Einstellungen
● Nennleistung: 230,4 kW (12 SINVERT PVM20)
● Sendezyklus: 30 s
● Keine An- / Abfahrrampen und Standardwerte für cosPhi und Leistungsreduzierung
● Datalogging aktiviert
● Keine Einschlafdetektion
● 12 SINVERT PVM20 über Ethernet mit fortlaufenden IP-Adressen ab 192.168.0.101
● Rundsteuerempfänger mit analoger Vorgabe cosPhi und Leistungsreduzierung über
4 ... 20 mA Signal
● Diagnoseausgänge für Kommunikationsfehler und aktive Reduzierung
● Analoge Bereitstellung für aktuelle Einspeiseleistung
● Aktivierung der Leistungsreduzierung und Blindleistungsregelung

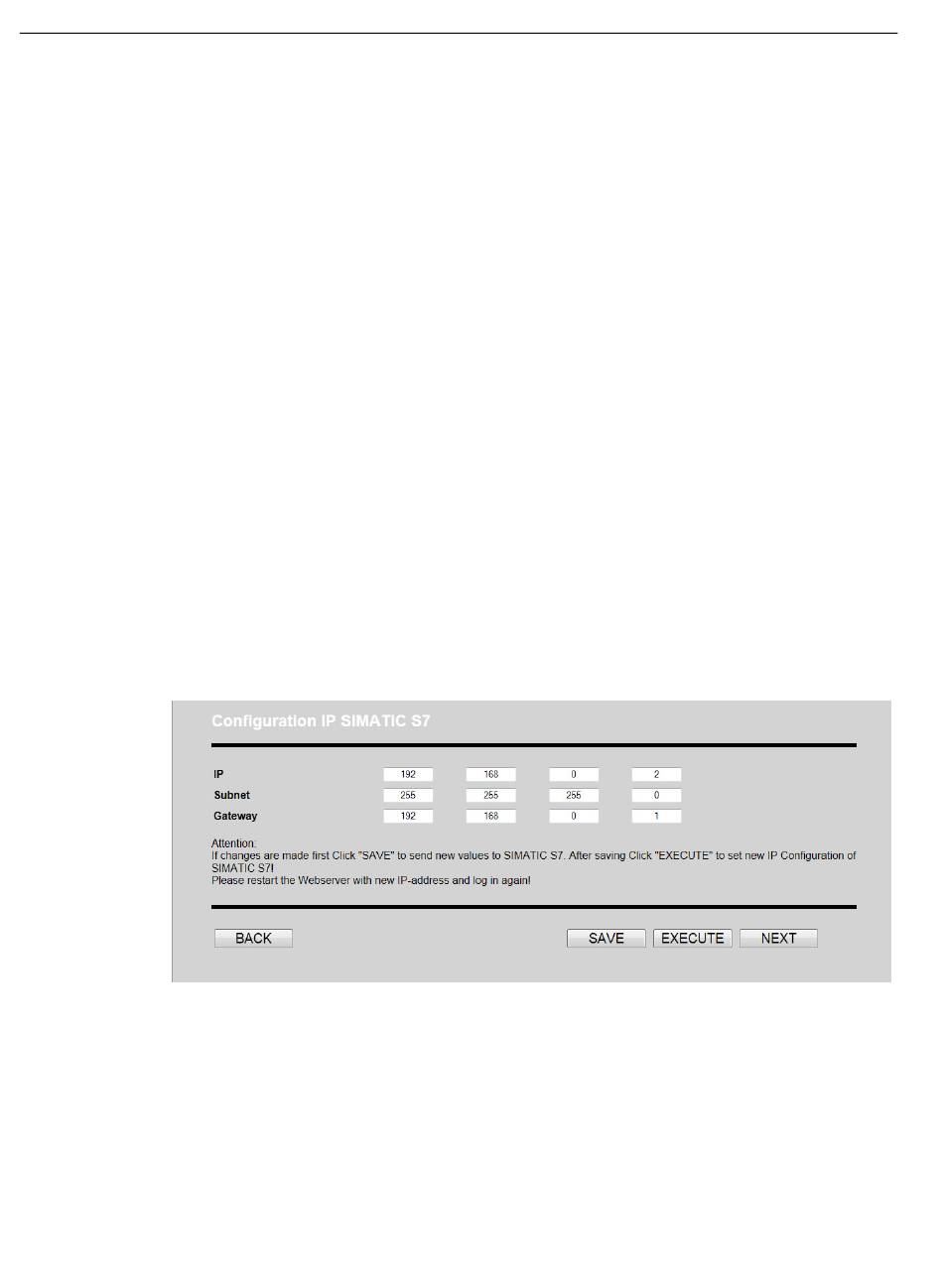

IP-Konfiguration SIMATIC S7
Bild 7-7
110
Beispielkonfiguration ParkControl 300: IP-Konfiguration SIMATIC S7
Bedienhandbuch, 04/2013, A5E31685922A/002
PVM ParkControl
