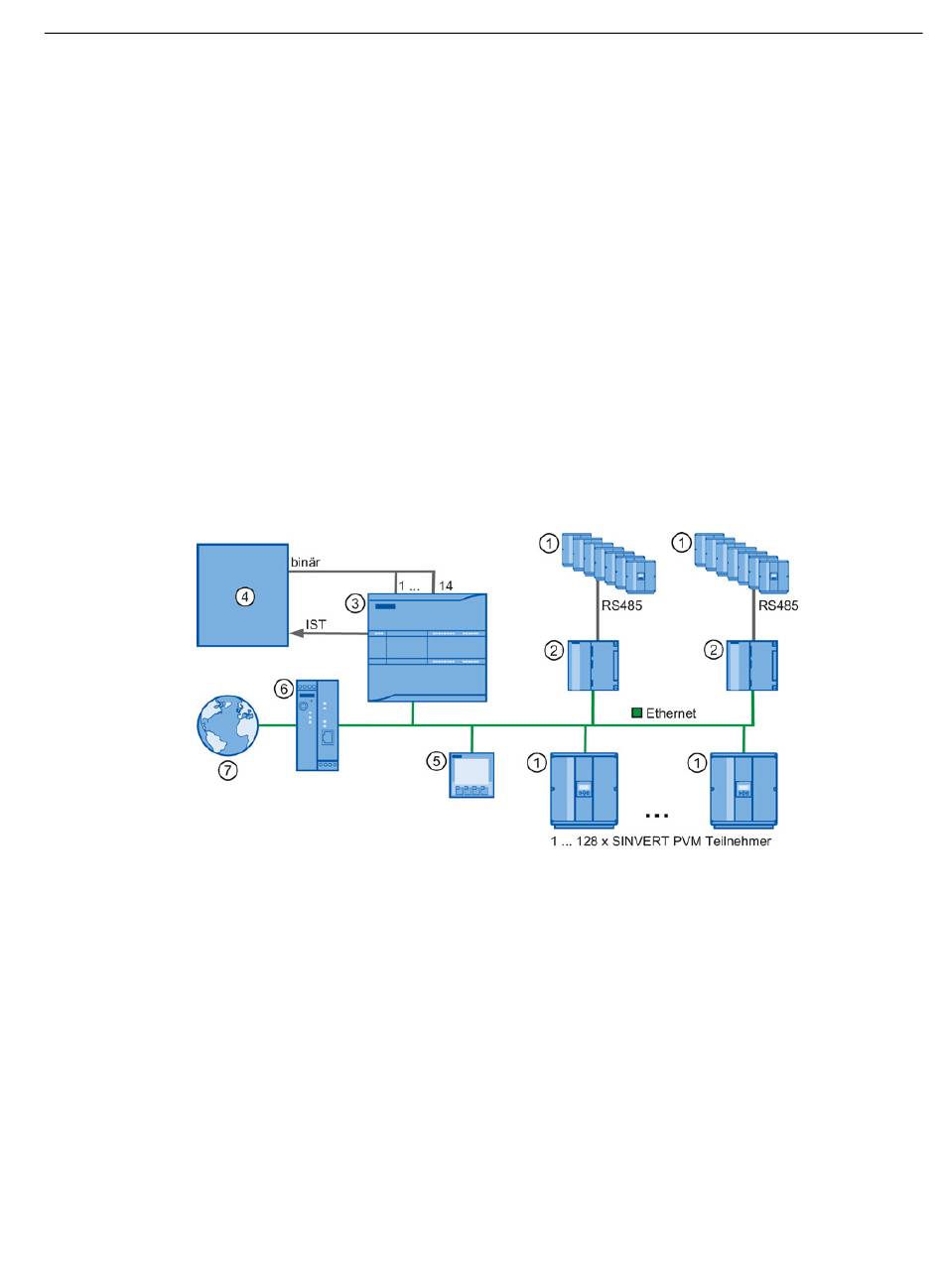

Systemaufbau PVM ParkControl 400
Die folgende Darstellung zeigt beispielhaft einen Aufbau mit PVM ParkControl 400 wie er
typisch für Mittelspannungsnetze bis 1 MW ist.
Der Aufbau realisiert folgende Funktionen:
● bis zu 128 SINVERT PVM Teilnehmer (PVM Wechselrichter und PVM ControlBox, auch
in Kombination)
● Leistungsreduzierung über binäre oder analoge Vorgaben vom EVU (Empfang z. B. über
Rundsteuerempfänger)
● Blindleistungsregelung über binäre oder analoge Sollwerte (cosPhi), über dynamische
Kennlinien (Q(U) / cosPhi(P)-Regelung) oder über einen Festwert Q
● Anfahrgradient und Abfahrgradient parametrierbar
● IST-Einspeiseleistung 0/4 ... 20 mA
● Protokollierung der durch das EVU vorgegebenen Leistungsreduzierungen und
Blindleistungsvorgaben
● 10 Statusausgänge
①
②
③
④
Bild 2-3
PVM ParkControl
Bedienhandbuch, 04/2013, A5E31685922A/002
PVM Wechselrichter
PVM ControlBox
SIMATIC CPU S7-1214 + SB 1232 AQ
EVU (Empfang z. B. über
Rundsteuerempfänger)
Systemaufbau ParkControl 400
⑤
SENTRON PAC4200
⑥
Router
⑦
Internet
Systemübersicht
2.2 Systemaufbau
15
