Parametrierung
6.4 Parametrierung der ParkControl
6.4.10.7
Konfiguration der Blindleistungskennlinien
Konfiguration der Blindleistungskennlinien
Verfügbarkeit: SINVERT PVM ParkControl 400 und 500
Auf dieser Konfigurationsseite können Kennlinien für die Blindleistungsregelung konfiguriert
werden.
Jede dieser Regelungsarten erfordert eine Messwerterfassung am Einspeisepunkt. Dabei ist
für die Q(U)-Kennlinie mindestens eine Spannungsmessung erforderlich. Für die beiden
anderen Regelungsarten ist aufgrund der benötigten Leistung und der hohen Dynamik eine
Spannungs- und Strommessung erforderlich.
Hinweis
In Abstimmung mit dem jeweiligen EVU kann anstatt einer Messwerterfassung in der
Mittelspannung auch in der Niederspannung gemessen werden. Geben Sie bei der
Parametrierung von Nennspannung und den Kennlinienstützpunkten immer die
korrespondierenden Werte am Messpunkt an. Eine Umrechnung in die Mittelspannung ist
nicht erforderlich.
Diese Konfigurationsseite ist in 4 Abschnitte unterteilt:
● Allgemeine Regelungsparameter für die Blindleistungsvorgabe
● Konfiguration der Q(U) Kennlinie
● Konfiguration der cosPhi(P) Kennlinie
● Konfiguration eines Blindleistungsfestwertes Q
Mit "SAVE" werden die Parameter in die S7-1200 übertragen.
Mit "NEXT" gelangen Sie zur nächsten Konfigurationsseite.
Konfiguration allgemeiner Blindleistungsregelungsparameter
Der erste Abschnitt dient der Konfiguration von zwei grundlegenden Parametern. Diese
werden für alle 3 Regelungsarten benötigt und müssen deshalb in jedem Fall konfiguriert
werden.

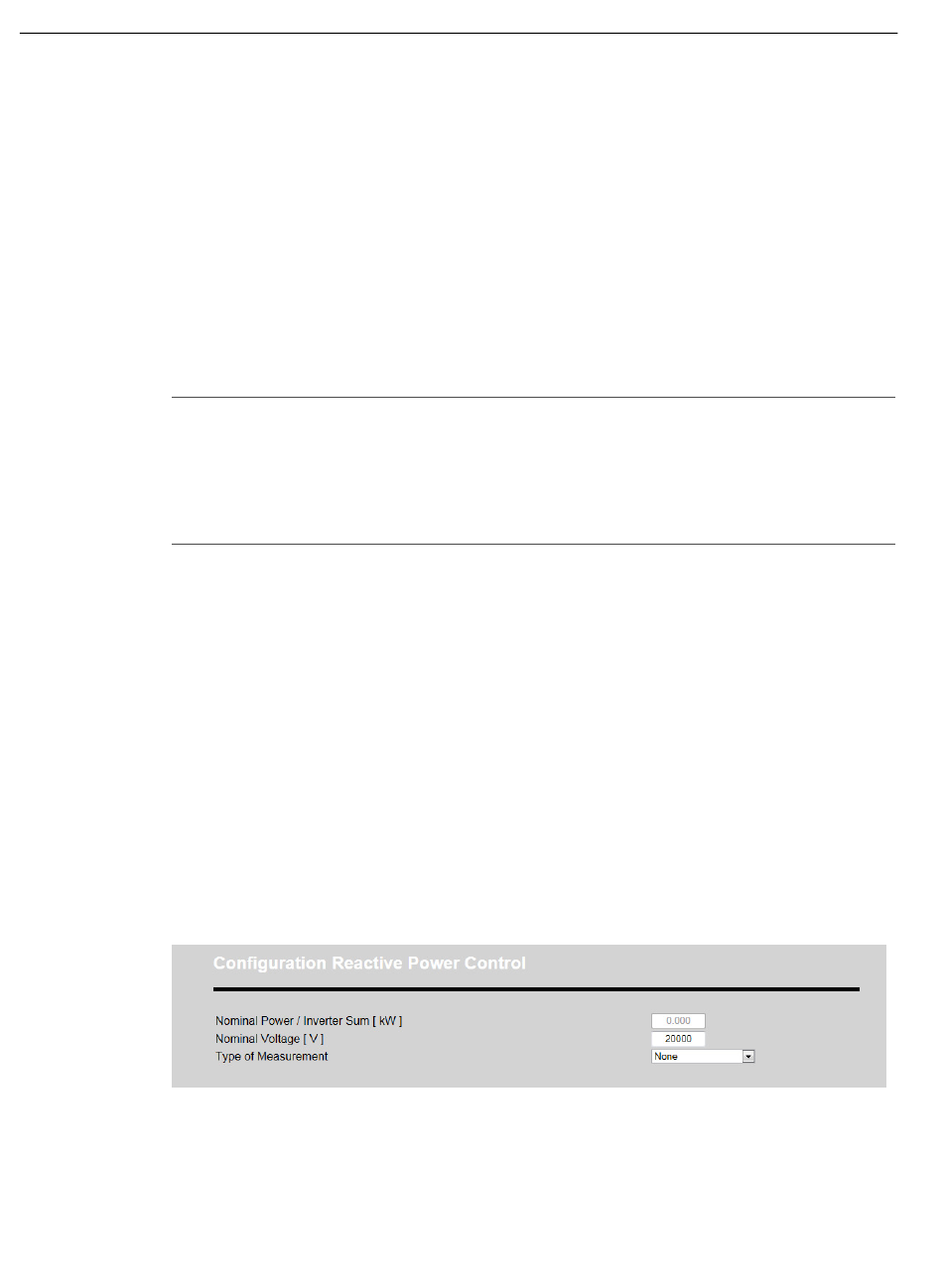

Bild 6-44
94
Konfiguration Blindleistungsregelung: Allgemeine Parameter
Bedienhandbuch, 04/2013, A5E31685922A/002
PVM ParkControl
