Aktueller Status der ParkControl
8.1 Status der Kommunikation und der Messwerterfassung
8.1
Status der Kommunikation und der Messwerterfassung
Dieser Abschnitt dient der Übersicht des aktuellen Anlagenstatus in Bezug auf
Kommunikation. Es werden bis zu 128 Einzelstatus je SINVERT PVM Teilnehmer, der
Status der angeschlossenen Messwerterfassung mit dem SENTRON PAC, sowie der
Kommunikationsstatus über das Fernwirkprotokoll 60870-5-101 dargestellt.

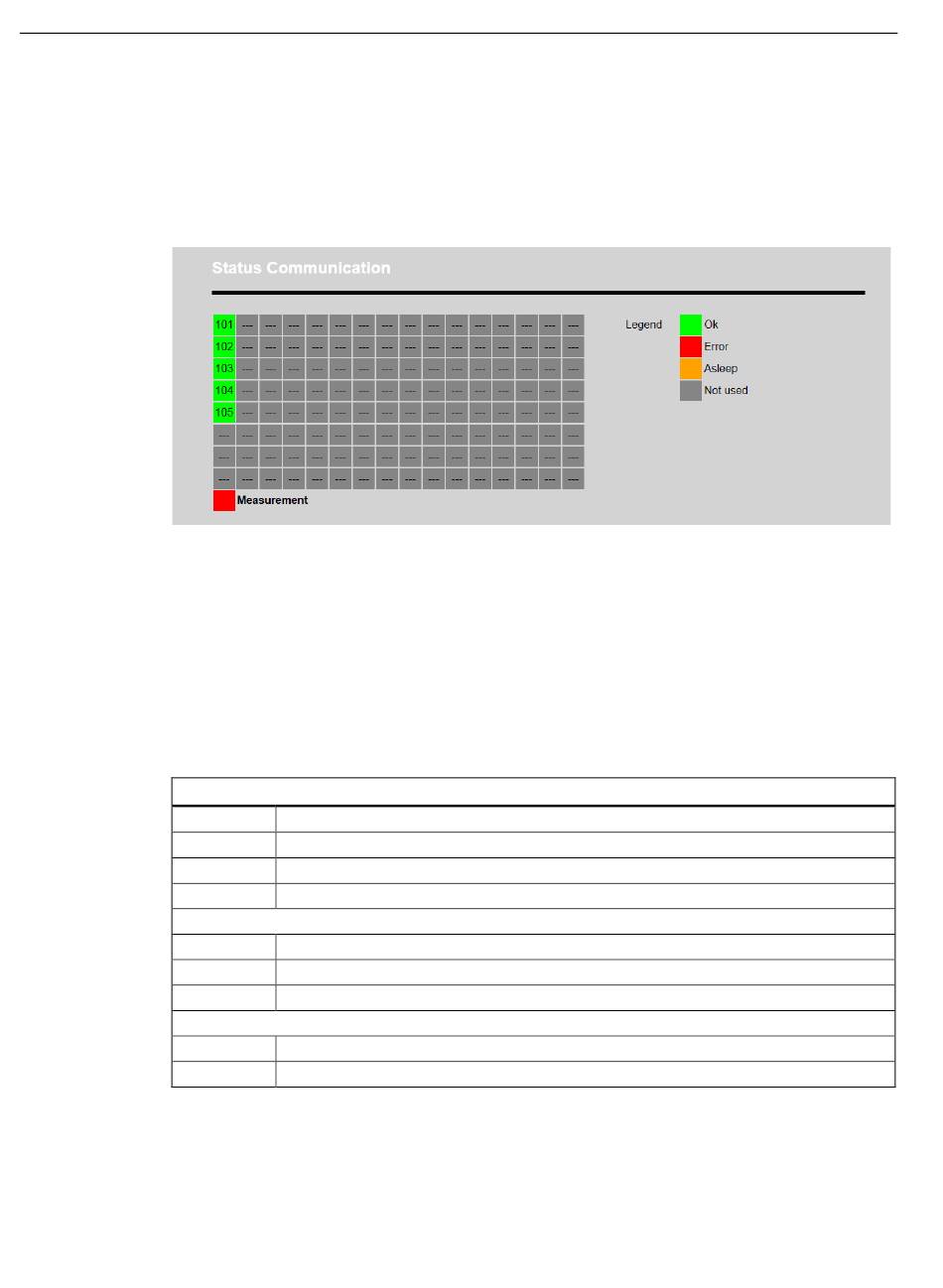

Bild 8-2
In Tabellenform wird pro SINVERT PVM Teilnehmer dargestellt, ob die Kommunikation
fehlerfrei läuft oder ob Probleme aufgetreten sind. Des Weiteren ist ersichtlich welche IP-
Adressen konfiguriert wurden und wie diese auf die 8 verfügbaren Verbindungsressourcen
aufgeteilt wurden. Der Kommunikationsstatus wird anhand der Hintergrundfarbe des
jeweiligen Quadrates ersichtlich.
Die Farblegende ist auf der Seite dargestellt und wird in der folgenden Tabelle erläutert:
Tabelle 8- 1 Farblegende für Status der Kommunikation und Messwerterfassung
Kommunikation zu SINVERT PVM Teilnehmern
Grün
Rot
Orange
Grau
Messwerterfassung
Grün
Rot
Grau
Kommunikation über Fernwirkprotokoll
Grün
Rot
Bei aktivierter Einschlafdetektion der Wechselrichter ist auch diese Information an dieser
Stelle ersichtlich.
142
Status der Kommunikation und Messwerterfassung
Kommunikation zu SINVERT PVM Teilnehmern fehlerfrei
Kommunikation zu SINVERT PVM Teilnehmern gestört
keine Kommunikation zu SINVERT PVM Teilnehmern und Einschlafdetektion aktiv
Kein SINVERT PVM Teilnehmer parametriert (Platzhalter)
Messung mit SENTRON PAC parametriert und fehlerfrei
Messung mit SENTRON PAC parametriert aber gestört
Keine Messung mit SENTRON PAC parametriert
Kommunikation über Fernwirkprotokoll fehlerfrei
Kommunikation über Fernwirkprotokoll gestört
Bedienhandbuch, 04/2013, A5E31685922A/002
