5.1.2
Beispielverdrahtung SINVERT PVM ParkControl 300
Anforderungen
● 3 Stufen Leistungsreduzierung (Vorgabe aus EVU-Schrank)
● 11 Stufen cosPhi (Vorgabe aus EVU-Schrank)
SINVERT PVM ParkControl 300
①
Vorgabe aus EVU-Schrank
(potentialfreie Kontakte)
②
S7-1214 AC/DC/Relay
③
Ethernet Switch

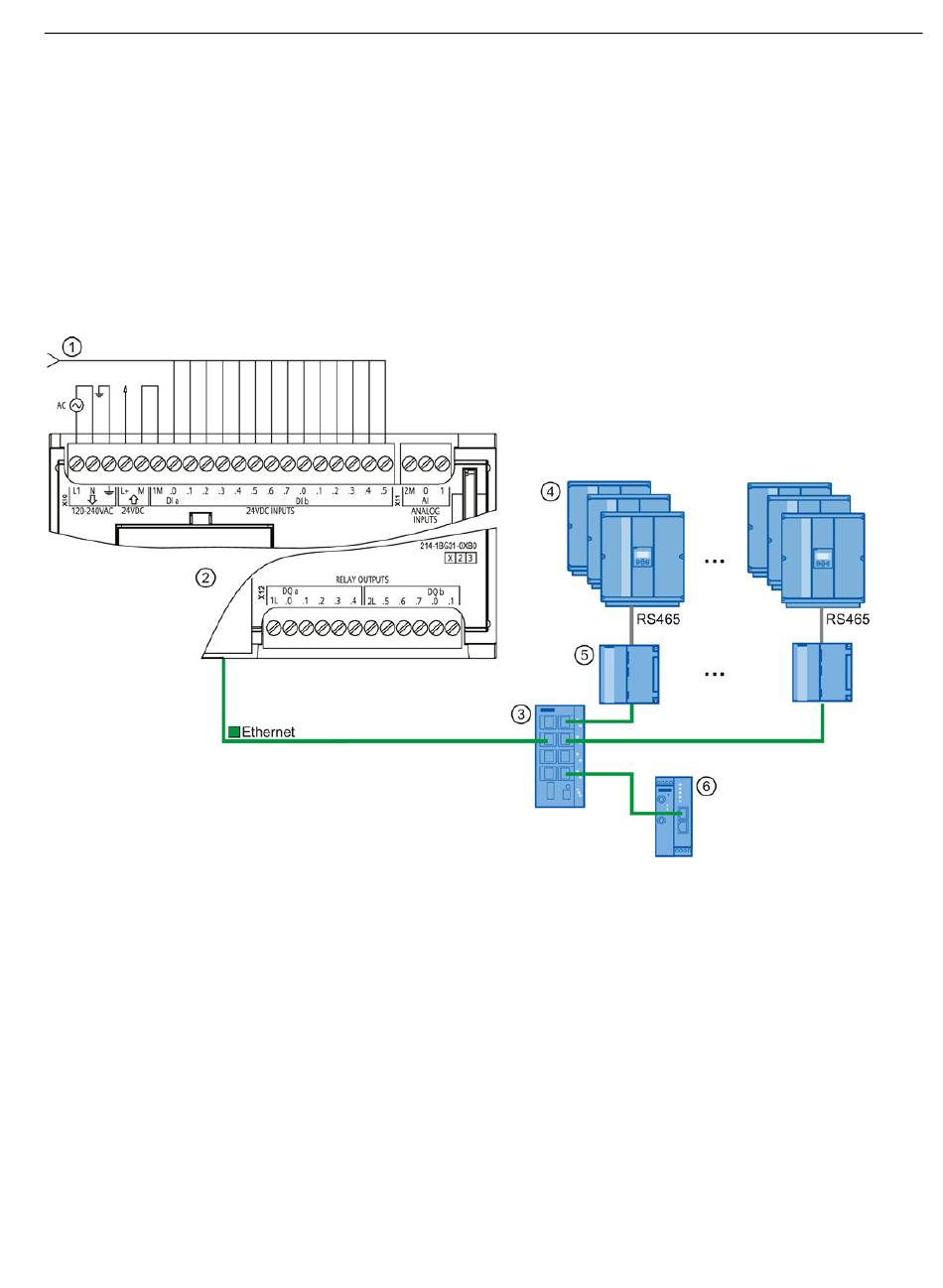

Bild 5-2
Verdrahtungsbeispiel PVM ParkControl 300
PVM ParkControl
Bedienhandbuch, 04/2013, A5E31685922A/002
Beispielverdrahtungen und Hinweise zur Verdrahtung
④
PVM Wechselrichter
⑤
PVM ControlBox
⑥
Router (z. B. für WebPortal oder Remote-Zugriff)
5.1 Verdrahtungsbeispiele
35
