Beispielverdrahtungen und Hinweise zur Verdrahtung
5.1 Verdrahtungsbeispiele
5.1.3
Beispielverdrahtung SINVERT PVM ParkControl 400
Anforderungen
● 4 Stufen Leistungsreduzierung (Rundsteuerempfänger)
● wahlweise Q(U) oder fester cosPhi 0,95 (mittels remote-Befehl EVU)
SINVERT PVM ParkControl 400
①
Rundsteuerempfänger
②
S7-1214 AC/DC/Relay
③
Ethernet Switch
④
PVM Wechselrichter
Bild 5-3

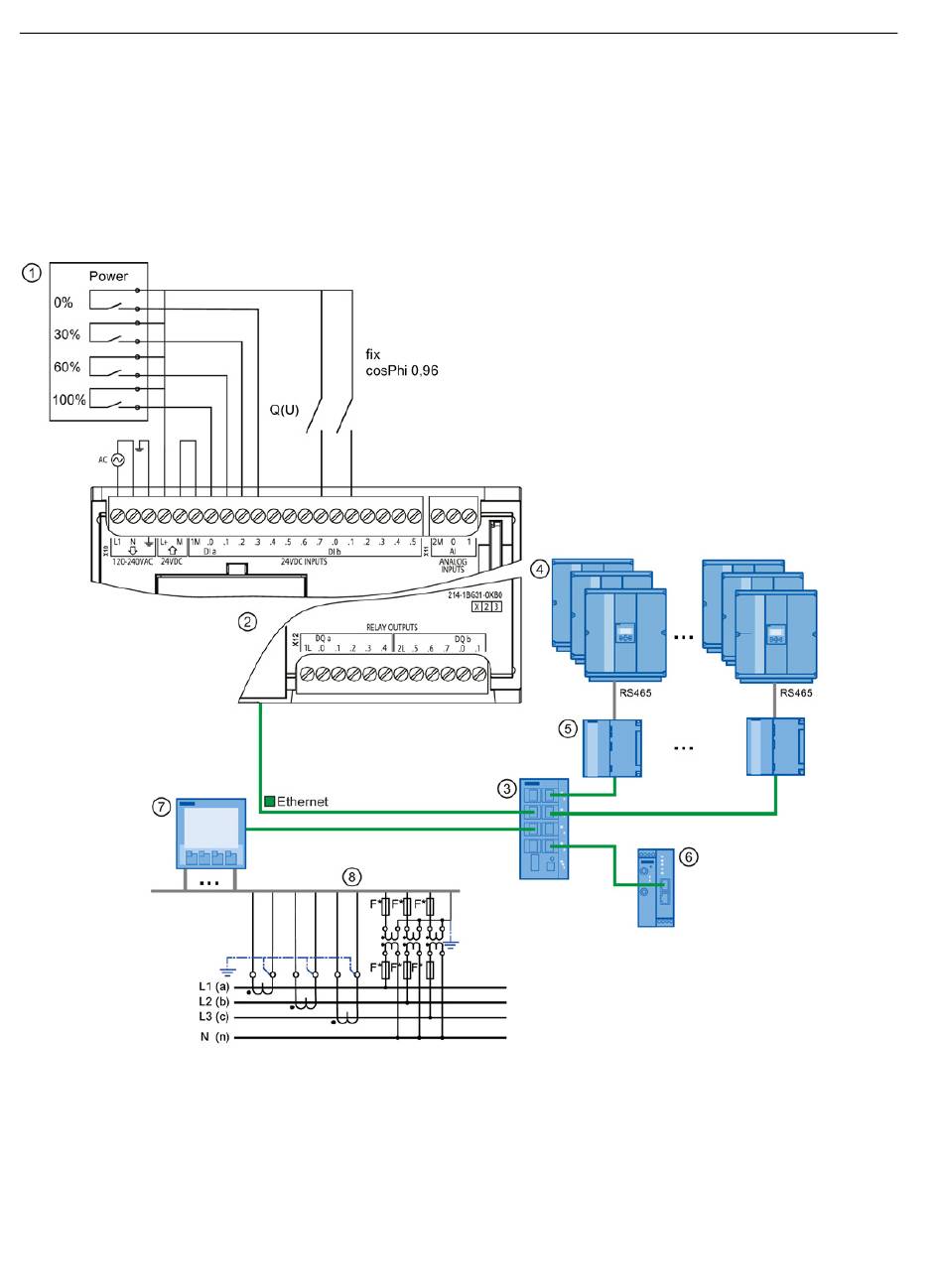

Verdrahtungsbeispiel PVM ParkControl 400
36
⑤
PVM ControlBox
⑥
Router (z. B. für WebPortal oder Remote-Zugriff)
⑦
Sentron PAC4200
⑧
Messwerterfassung an Mittelspannung
Bedienhandbuch, 04/2013, A5E31685922A/002
