Beispielkonfigurationen für ParkControl
7.5 ParkControl 500 – 4-poliger Rundsteuerempfänger und Fernwirkvorgaben
7.5
ParkControl 500 – 4-poliger Rundsteuerempfänger und
Fernwirkvorgaben
Beispielkonfiguration Übersicht
Für das bessere Verständnis wird hier eine Beispielkonfiguration für ParkControl 500
dargestellt. Hierzu werden folgende Anforderungen angenommen:
● SIMATIC S7 mit Default IP-Einstellungen
● Nennleistung: 1920 kW (3 SINVERT ControlBoxes mit 100 SINVERT PVM20 über
RS485)
● Sendezyklus: 50 s (Default)
● Keine An- / Abfahrrampen
● Standardwerte für cosPhi und Leistungsreduzierung
● Datalogging deaktiviert
● Aktive Einschlafdetektion
● 3 SINVERT ControlBoxes über Ethernet mit fortlaufenden IP-Adressen ab 192.168.0.11
● Diverse Einzelmeldungen
● Keine lokalen Diagnoseausgänge
● Leistungsreduzierung in % über Fernwirkprotokoll
● Blindleistungsregelung cosPhi über Fernwirkprotokoll
● Q(U)-Kennlinie wird gefahren wenn cosPhi = 1 über Fernwirkprotokoll
● Fernwirkprotokoll mit diversen Messwerten, Sollwertrückführung und
Diagnosemeldungen
● Aktivierung der Leistungsreduzierung und Blindleistungsregelung
IP-Konfiguration SIMATIC S7

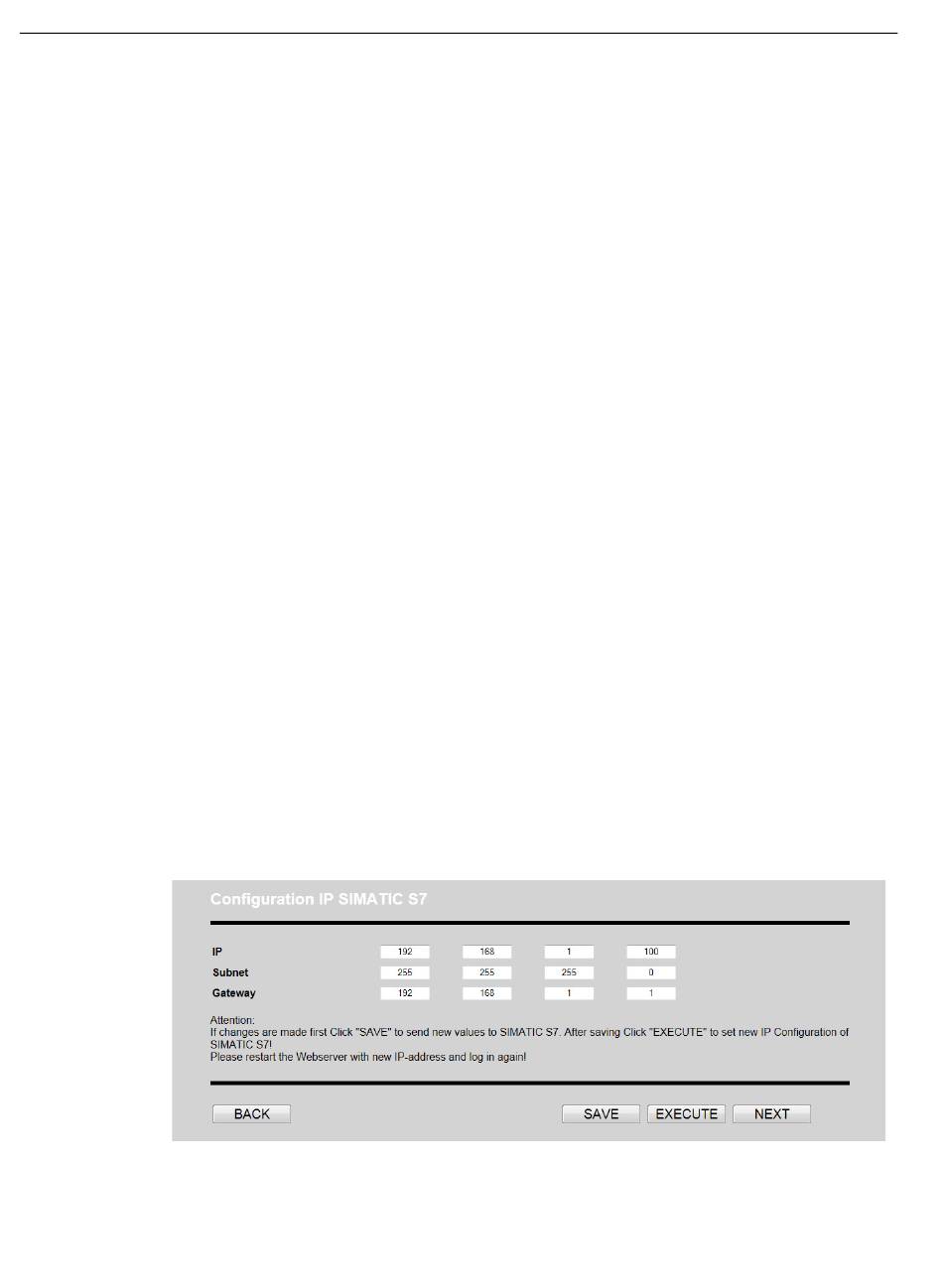

Bild 7-30
124
Beispielkonfiguration ParkControl 500: IP-Konfiguration SIMATIC S7
Bedienhandbuch, 04/2013, A5E31685922A/002
