Parametrierung
6.3 Parametrieren des SENTRON PAC4200
6.3.3
SENTRON PAC montieren und anschließen
Switched Ethernet Modul montieren
Für die Parametrierung muss das Switched Ethernet Modul auf das SENTRON PAC4200
montiert werden. Dazu kann eine der beiden Schnittstellen (MOD 1 oder MOD 2) für
Erweiterungsmodule auf der Geräterückseite genutzt werden.
①
②

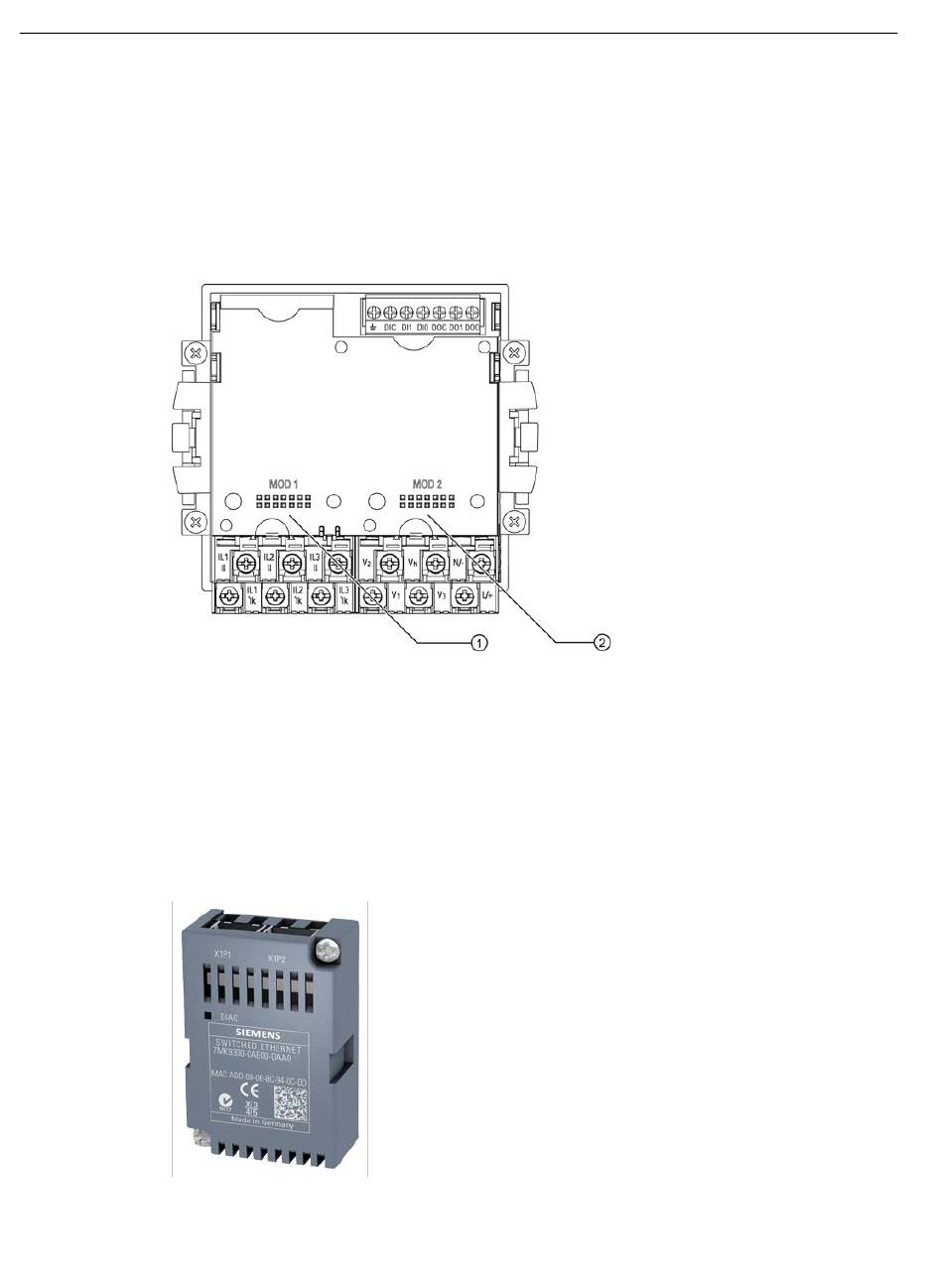

Bild 6-1
SENTRON PAC über Ethernet mit Rechner verbinden
Nach der Montage des Erweiterungsmoduls verbinden Sie eine der beiden PROFINET
Schnittstellen (X1P1 bzw. X1P2) direkt oder über einen Switch mit der ETHERNET-
Schnittstelle des Rechners.
Bild 6-2
46
Steckplatz MOD 1
Steckplatz MOD
Schnittstelen MOD 1 und MOD 2 am PAC4200
Switched Ethernet Modul
Bedienhandbuch, 04/2013, A5E31685922A/002
