Beispielkonfigurationen für ParkControl
7.1
ParkControl 200 – 4-poliger Rundsteuerempfänger
Beispielkonfiguration Übersicht
Für das bessere Verständnis wird hier eine Beispielkonfiguration für ParkControl 200
dargestellt. Hierzu werden folgende Anforderungen angenommen:
● SIMATIC S7 mit Default IP-Einstellungen
● Nennleistung: 76,8 kW (4 SINVERT PVM20)
● Sendezyklus: 30 s
● Standardwerte für cosPhi und Leistungsreduzierung
● Datalogging aktiviert
● Keine Einschlafdetektion
● 4 SINVERT PVM20 über Ethernet mit fortlaufenden IP-Adressen ab 192.168.0.77
● 4-poliger Rundsteuerempfänger Leistungsreduzierung mit Impulsauswertung
● 100 % / 60 % / 30 % / 0 %
● Spiegelung der Eingänge für Rückmeldung zum EVU
● Diagnoseausgang für Kommunikationsfehler und aktive Reduzierung
● Aktivierung der Leistungsreduzierung, Blindleistungsregelung kann deaktiviert bleiben

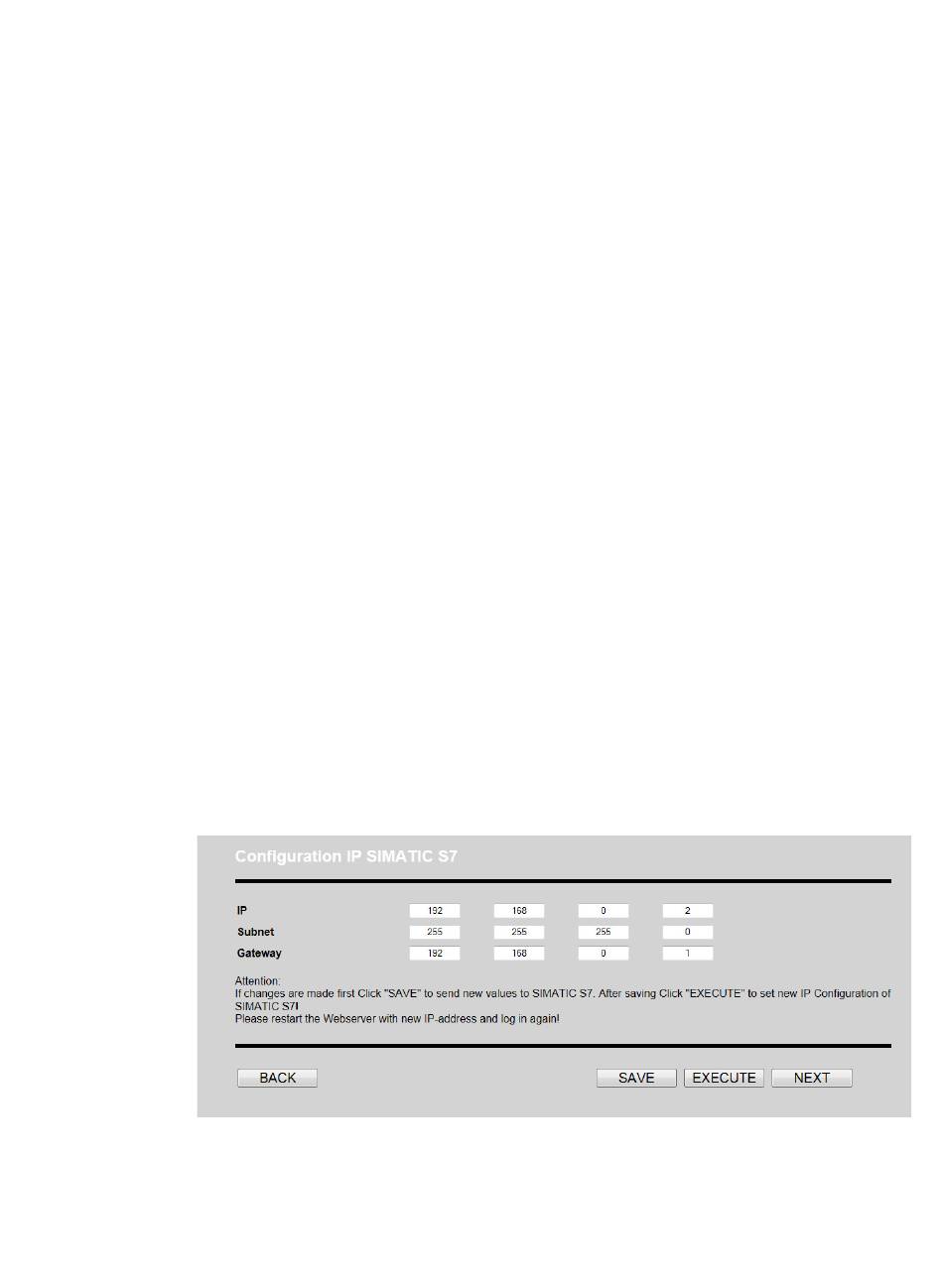

IP-Konfiguration SIMATIC S7
Bild 7-1
PVM ParkControl
Bedienhandbuch, 04/2013, A5E31685922A/002
Beispielkonfiguration ParkControl 200: IP-Konfiguration SIMATIC S7
7
107
