2.6 Anschließen des ausfallsicheren Alarmrelais
Das ausfallsichere Alarmrelais kann so konfiguriert werden, dass es sich bei Alarm-
bedingungen verriegelt. Beim Einschalten des Geräts ist der Schließerkontakt (NO)
geschlossen und es sind keine Alarme aktiv. Wird das Gerät nicht eingeschaltet oder
ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (S) und
schließt den Öffnerkontakt (Ö).
Hinweis
Die Steuerung des Ausgangs des ausfallsicheren Relais ist konfigurierbar über RUG-
GEDCOM RX1400. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines
Alarms bei Stromausfall. Weitere Informationen finden Sie im RUGGEDCOM RX1400
User Guide für den RUGGEDCOM RX1400.
Die folgende Abbildung zeigt die korrekten Relaisanschlüsse.
RUGGEDCOM RX1400
Montagehandbuch, 09/2019, C79000-G8900-1103-13
legung mit ausreichendem Abstand zu Quellen von Signalrauschen wie Schalt-
netzteilen (SMPS).
Installieren Sie bei Bedarf einen Überspannungsableiter zwischen der Antenne
und dem Gerät.
2
1
Ableitungsdraht
1
RUGGEDCOM RX1400
2
Geschirmtes Koaxialkabel
3
Überspannungsableiter
4
Schutzleiter
5
WLAN-Antenne
6

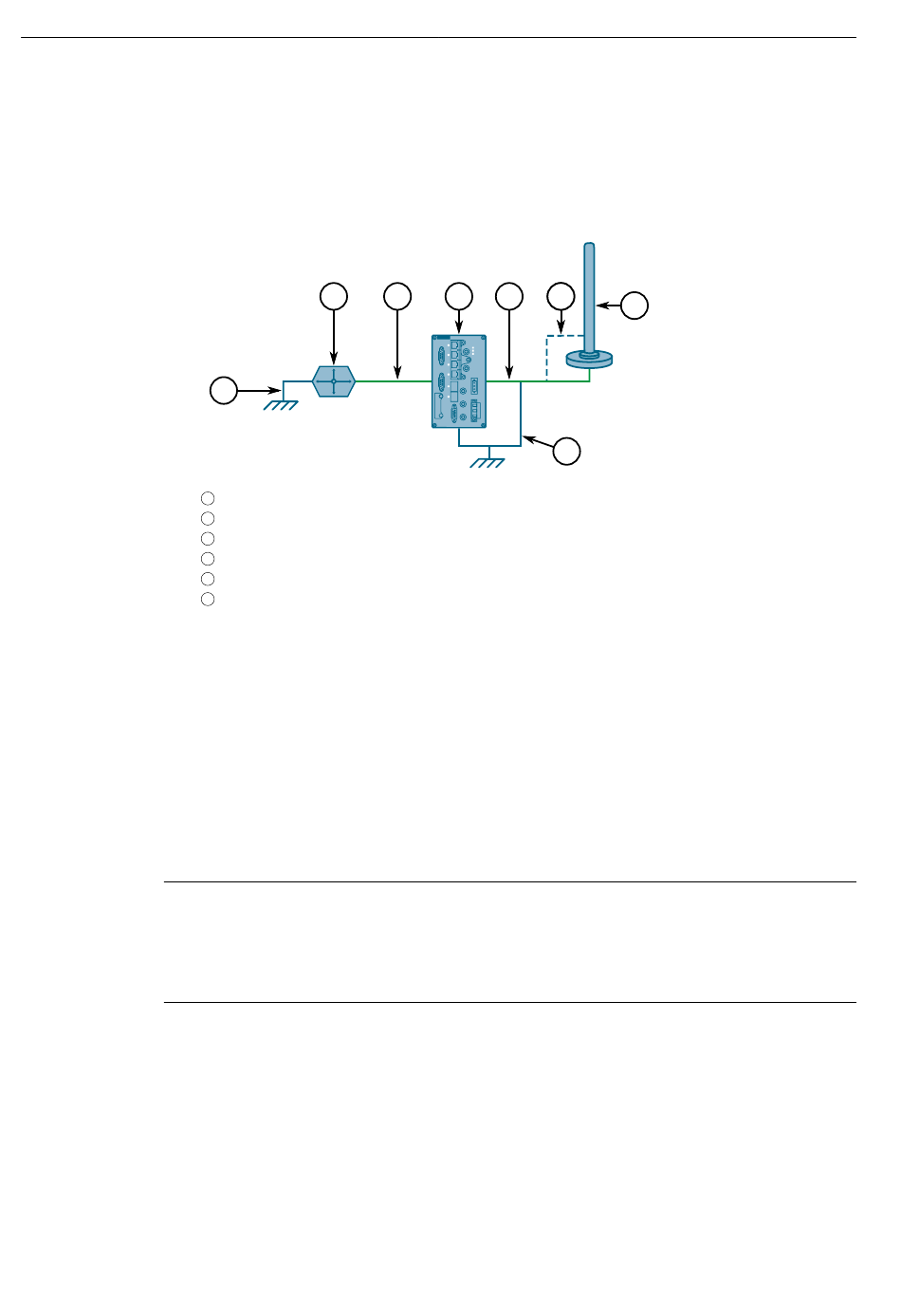

Abbildung 2.8 Aufbau Antenne und Überspannungsableiter (optional)
2.6 Anschließen des ausfallsicheren Alarmrelais
3 4 3 5 5
1
Installation des Geräts
6
23
