Beispielverdrahtungen und Hinweise zur Verdrahtung
5.1 Verdrahtungsbeispiele
5.1
Verdrahtungsbeispiele
5.1.1
Beispielverdrahtung SINVERT PVM ParkControl 200
Anforderung
● 4 Stufen Leistungsreduzierung (Rundsteuerempfänger)
Aufbau
①
Rundsteuerempfänger
②
S7-1211C AC/DC/Relais
③
Ethernet Switch

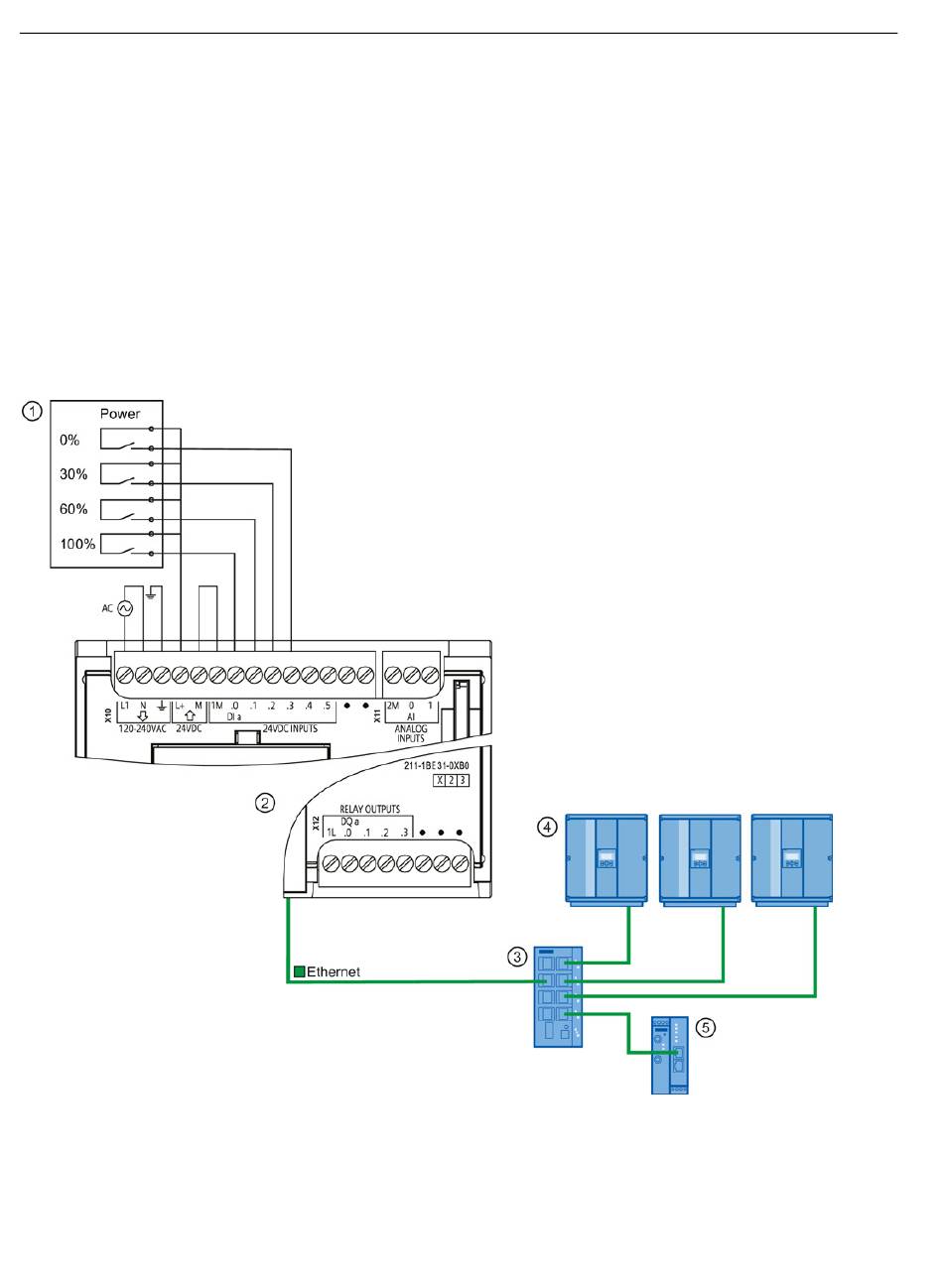

Bild 5-1
Verdrahtungsbeispiel PVM ParkControl 200
34
④
PVM Wechselrichter
⑤
Router (z. B. für WebPortal oder Remote-Zugriff)
Bedienhandbuch, 04/2013, A5E31685922A/002
PVM ParkControl
