Gehen Sie wie folgt vor, um das Gerät an einem Panel zu montieren:
1.
2.
3.
2.4
Anschließen des ausfallsicheren Alarmrelais
Das ausfallsichere Alarmrelais kann so konfiguriert werden, dass es sich bei
Alarmbedingungen verriegelt. Beim Einschalten des Geräts ist der Schließerkontakt
(NO) geschlossen und es sind keine Alarme aktiv. Wird das Gerät nicht eingeschaltet
oder ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (S) und
schließt den Öffnerkontakt (Ö).
Hinweis
Die Steuerung des Ausgangs des ausfallsicheren Relais ist über RUGGEDCOM RX1524
konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines
Alarms bei Stromausfall. Weitere Informationen finden Sie im "RUGGEDCOMROX
Konfigurationshandbuch" für RUGGEDCOM RX1524.
Die folgende Abbildung zeigt die korrekten Relaisanschlüsse.
RUGGEDCOM RX1524
Montagehandbuch, 04/2022, C79000-G8900-1487-04
Positionieren Sie das Gerät am Panel und markieren Sie die Montagebohrungen
auf dem Panel.
1
1
Schraube
1
Schalttafel-/Hutschienen-Adapter
2

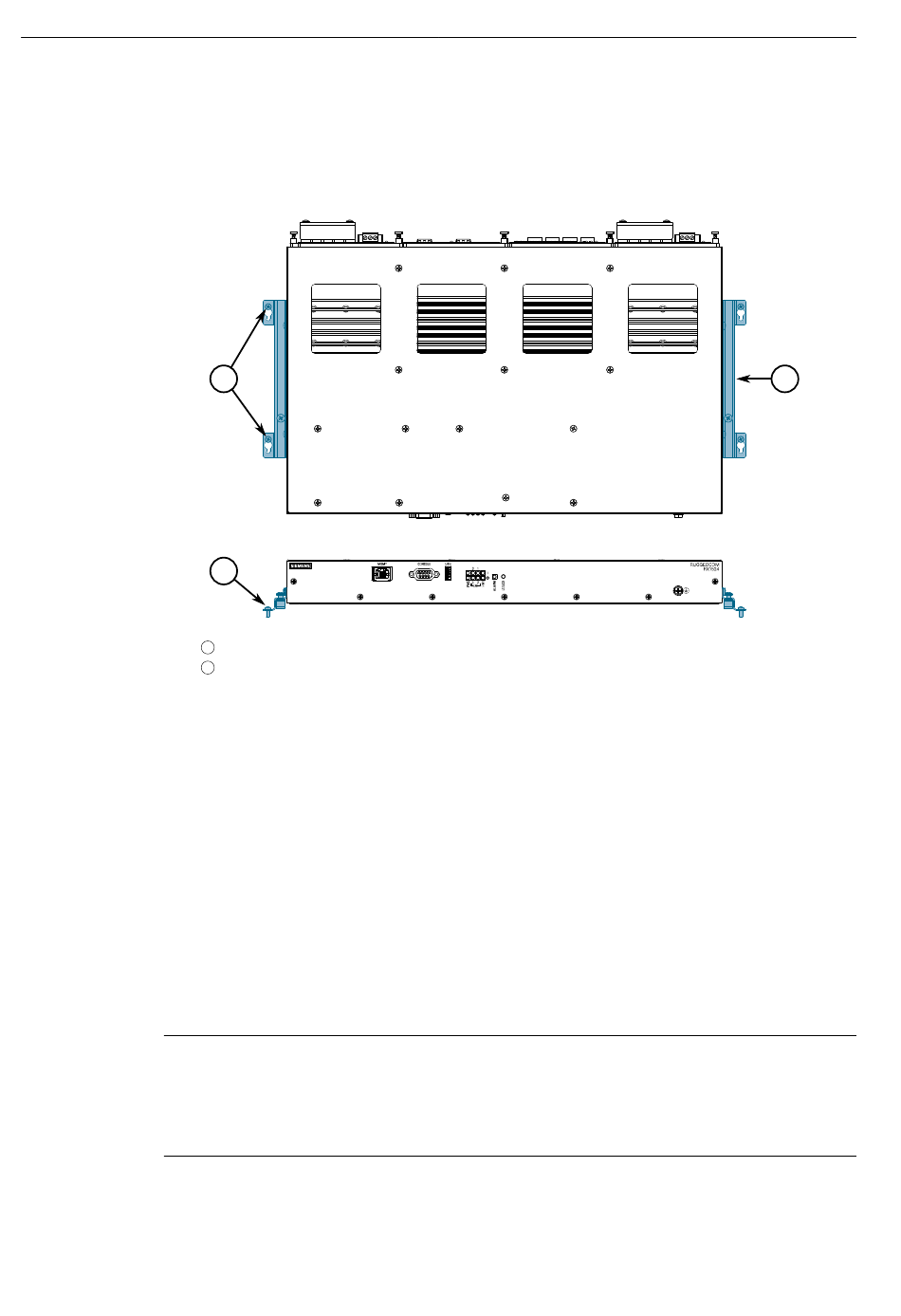

Abbildung 2.3
Schalttafeleinbau
Bohren Sie die Montagebohrungen vor
Richten Sie das Gerät auf die Montagebohrungen aus und befestigen Sie es am
Panel.
2.4 Anschließen des ausfallsicheren Alarmrelais
Installieren des Geräts
