PFLEGE, WARTUNG, STÖRUNGSBESEITIGUNG, EINSTELLUNGEN UND SERVICE
MIRAX SCAN
6.2.6 Magazin aus dem Transportsystem
entnehmen
•
Soll ein verklemmtes
Transportsystem entnommen
zunächst beide Hauben entsprechend Abschnitt
6.2.1 abzunehmen.
Quetschgefahr! Vor Entnahme eines
verklemmten Magazins ist der
Digitalisierungsprozess zu
unterbrechen, die Software zu
schließen und das Gerät
auszuschalten.
Es ist zu prüfen, ob das Magazin nicht
verkippt ist und auf den horizontalen
Führungsschienen aufliegt.
•
Ist das Magazin nicht verkippt, Platte (6-4/4) mit
dem Antriebssystem
Transport der Magazine nach vorn soweit
ankippen, dass das Antriebszahnrad (6-4/3)
nicht mehr in die Antriebsschnecke eingreift.
•
In dieser Stellung der Platte kann das Magazin
frei horizontal von Hand auf den Führungs-
schienen (6-6/2; 3) nach links oder rechts aus
dem Transportsystem
werden.
•
Ist das Magazin infolge verdrehter Mitnehmer (6-6/1) verkippt, sind zunächst die Mitnehmer in ihre
Ausgangsstellung zu bringen. Diese ist erreicht, wenn die Mitnehmer senkrecht übereinander stehen.
•
Dazu Rändelrad (6-6/4) von Hand drehen, bis die Mitnehmer in Ausgangsstellung sind und das
Magazin auf den horizontalen Führungsschienen aufliegt. Jetzt kann das Magazin nach Ankippen der
Platte (6-4/4) von Hand auf den Führungsschienen (6-6/2; 3) nach links oder rechts aus dem
Transportsystem herausgeschoben werden.
Nach jeder Manipulation der mechanischen Komponenten (z. B. Transportsystem) durch den Nutzer,
muss immer eine komplette Initialisierung des Gerätes durchgeführt werden (Neustart der
Steuersoftware).
M80-1-0008 d 04/08
Störungen beseitigen
Magazin aus dem
werden, sind
zum horizontalen
herausgeschoben

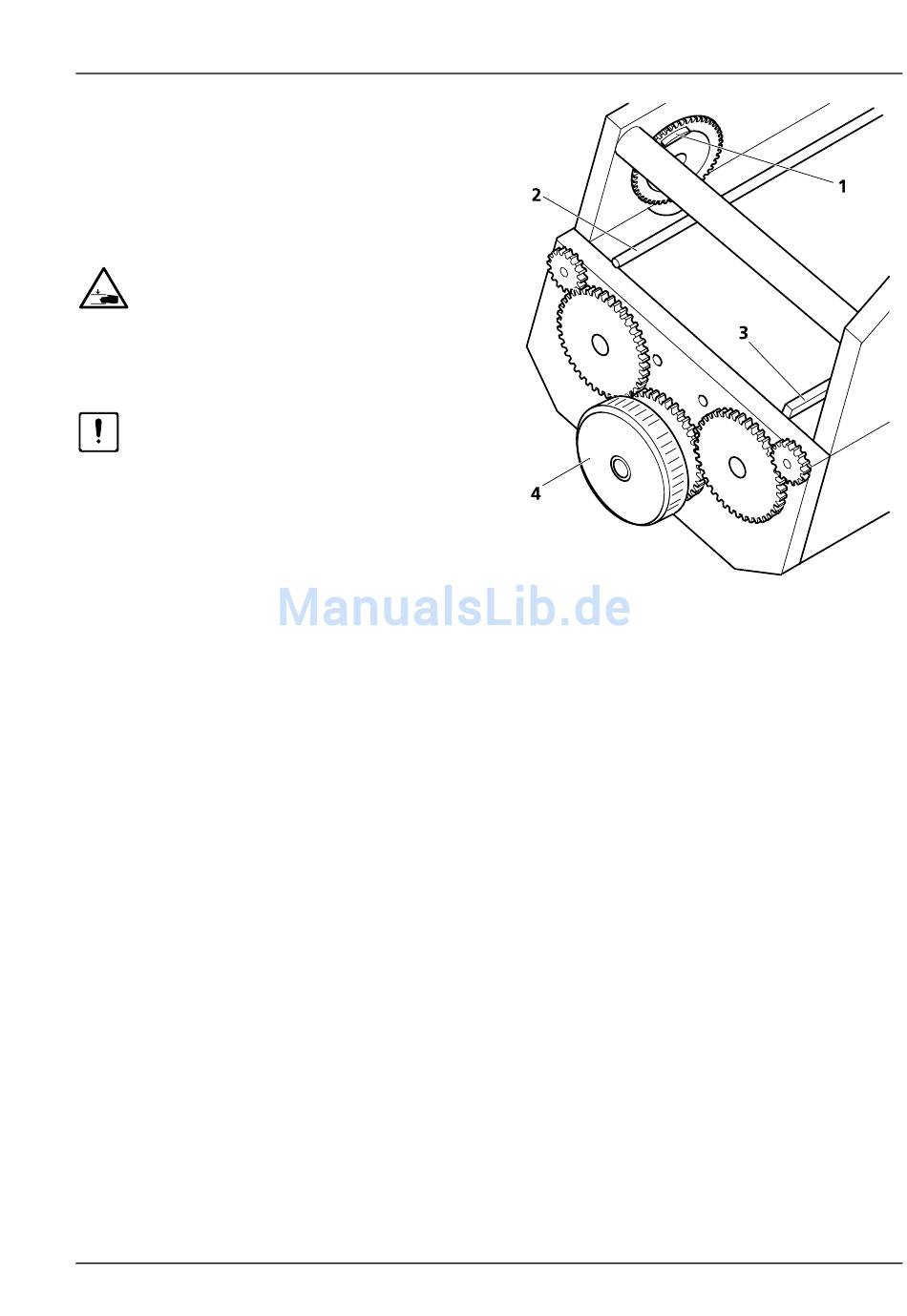

Bild 6-6 Magazin entnehmen
Carl Zeiss
97
