Einlegen und Entnehmen von Magazinen

Der MIRAX SCAN besitzt 2 Führungsschienenpaare (Eingabeschacht (4-3/4) und Ausgabeschacht (4-3/3)),
die das sichere Laden und Ausgeben der Magazine ermöglichen.
Quetschgefahr
Während des Digitalisierungsprozesses nicht in den Ein- oder Ausgabeschacht greifen.
Vor Einlegen der Magazine sind die Deckel (4-2/4) abzunehmen!
Bei Nichtbenutzung oder Lagerung des Magazins ist dieses mit dem zugehörigen Deckel (4-2/4)
zu verschließen, um Magazin und Objektträger vor Verschmutzung und Beschädigungen zu
schützen.

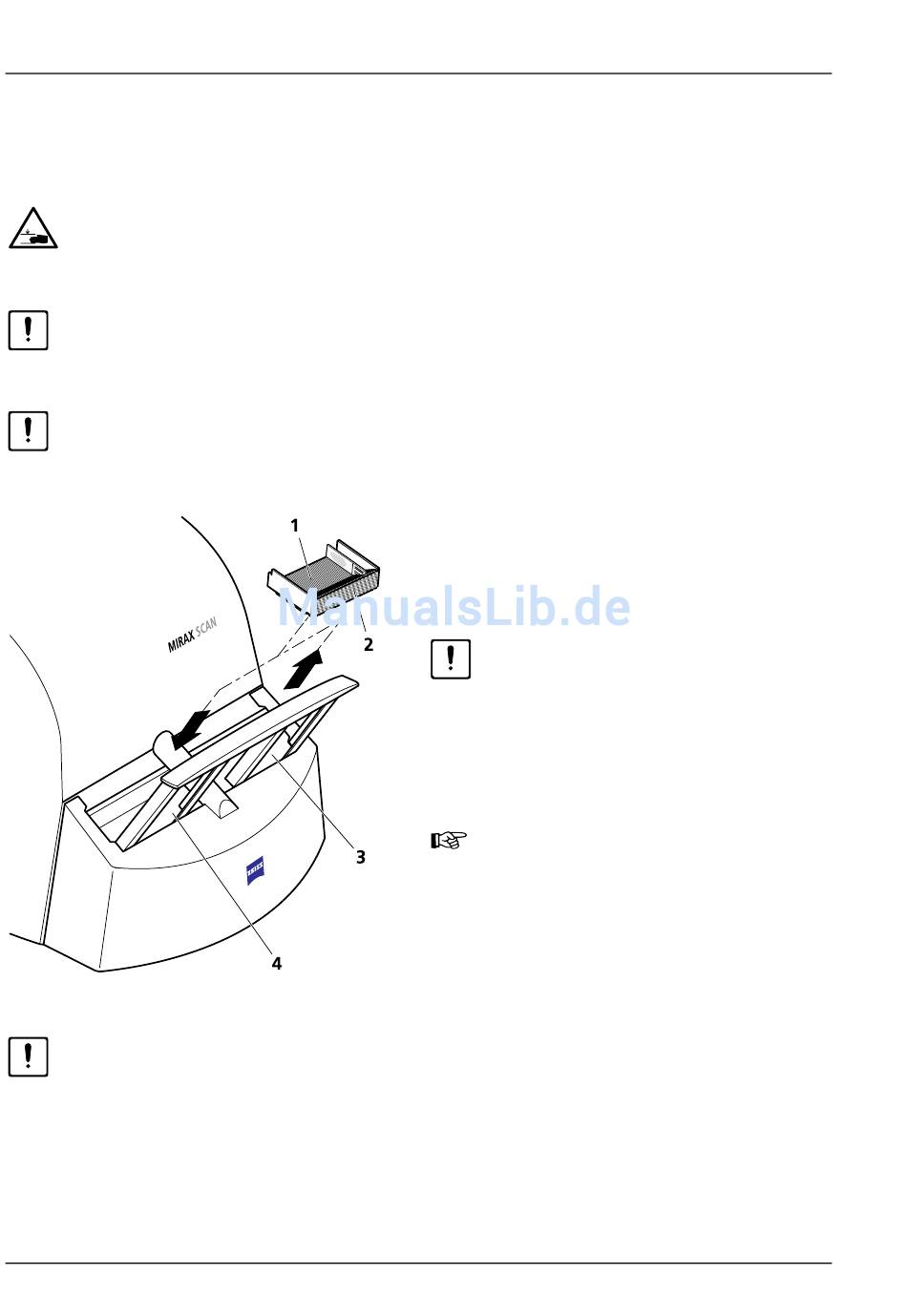

Bild 4-3 Magazin einlegen / entnehmen
Maximal 6 Magazine dürfen sich jeweils im Ein- bzw. Ausgabeschacht befinden!
32
BEDIENUNG
Objektträger und Magazine vorbereiten
•
•
•
Für das Digitalisieren vorgesehene bestückte
Magazine (4-3/1) in den Eingabeschacht (4-3/4)
einlegen. Die Zahnstange (4-3/2) des Magazins
muss dabei an den Führungsschienen anliegen
und die offene Seite zum Scanner weisen.
Keine Magazine in den Ausgabe-
schacht legen bzw. schon digitalisierte
Objektträger mit Magazin entfernen!
Das Magazin soweit auf den Führungsschienen
nach unten gleiten lassen, bis das Magazin auf
den Führungsstiften
aufliegt.
Max. 6 Magazine können gleichzeitig
im Eingabeschacht eingelegt sein.
Nach der Digitalisierung der Objektträger wird
das Magazin im Ausgabeschacht (4-3/3) nach
oben geschoben und kann dort entnommen
werden.
