Carl Zeiss
Das Live-Bild wird nur gezeigt, wenn kein Digitalisierungsvorgang läuft. Um eine Anzeige während der
Digitalisierung zu erreichen, muss die Option Show images during scanning in der Registerkarte Service
aktiviert werden.
Für das angezeigte Live-Bild können verschiedene Aktionen, wie Zoomen, Belichtungszeit bestimmen,

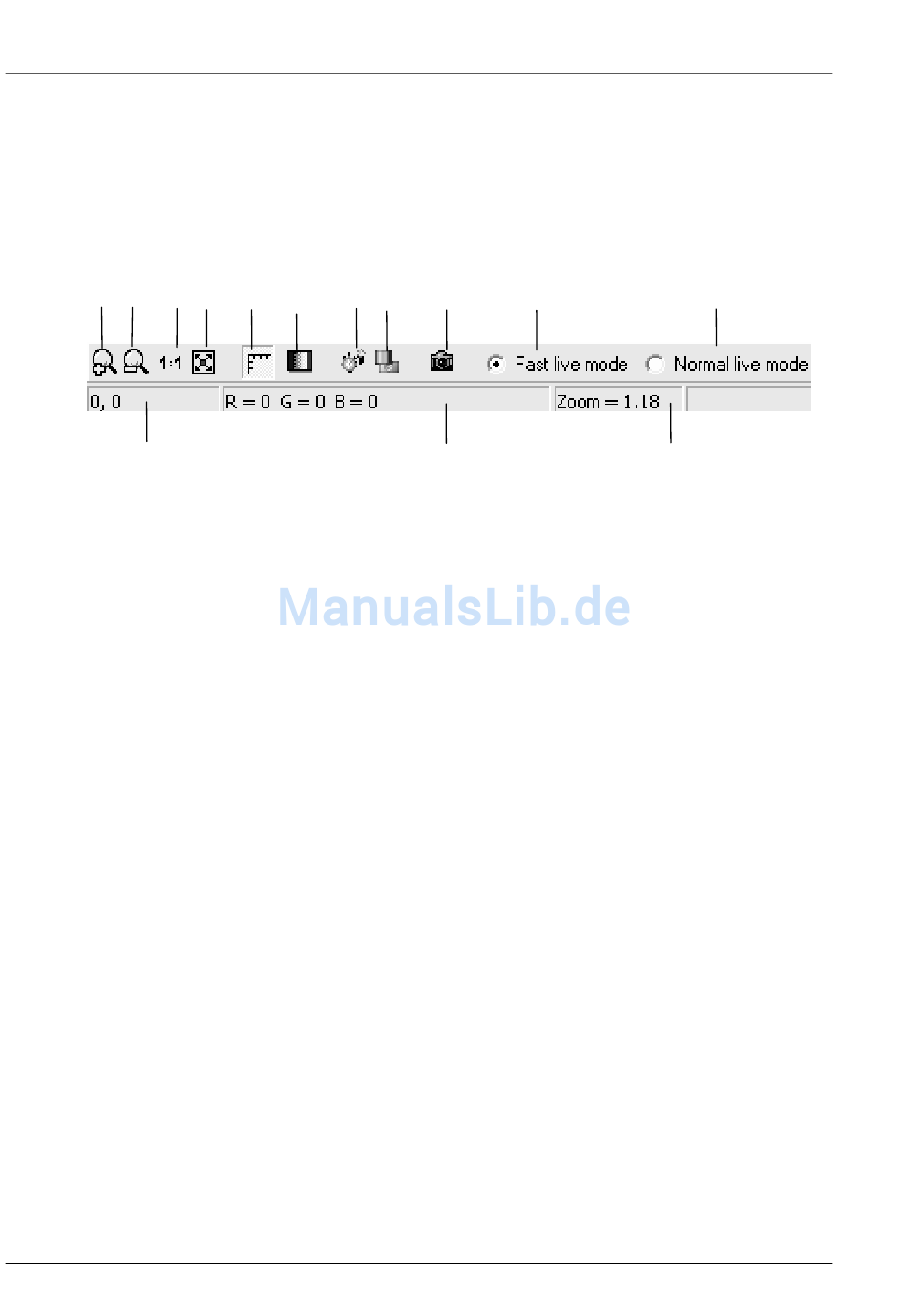

etc., über die Werkzeugleiste durchführt werden (Bild 5-15). Diese angesprochenen Möglichkeiten stehen
für das Kamerabild während der Digitalisierung nicht zur Verfügung.
1 2 3
A
Werkzeugleiste
1 Vergrößert das Live-Bild
2 Verkleinert das Live-Bild
3 Das Live-Bild wird so dargestellt, dass ein Pixel auf dem Monitor einem Pixel auf dem Kamerachip entspricht.
4 Ändert die Größe des Live-Bildes, so dass es das Anzeigefenster vollständig ausfüllt.
5 Zum Anzeigen oder Unterdrücken der Anzeige der horizontalen und vertikalen Bildleisten mit Skalierung
6 Aktiviert die Rotfärbung aller überbelichteten Pixel
7 Führt zur Neuberechnung der Belichtungszeit für die Scan-Kamera
8 Führt zu einer Durchführung eines erneuten Weißabgleichs (nur für Kameras mit Bayer-Maske)
9 Aktiviert ein Dialogfenster, mit welchem man das aktuelle Live-Bild als Bitmap oder JPEG Bild abspeichern
kann.
10 Dieser Modus zeigt das Live-Bild immer mit einer Frequenz von mindestens 10 Bildern pro Sekunde an. Wenn
die eingestellte Belichtungszeit länger als 100 ms ist, werden die Pixelwerte entsprechend multipliziert (bei
einer eingestellten Belichtungszeit von 200 ms werden die Pixelwerte mit 2 multipliziert, d. h. die
resultierenden Bilder sind durch ein höheres Rauschen gekennzeichnet.
11 Dieser Modus nimmt die Bilder mit der Belichtungszeit auf, die vom Nutzer vorgegeben wurde.
Statusleiste
A Aktuelle Position der Bildmarke bezogen auf das Live-Bild
B Rot (R), Grün (G) und Blau (B) Wert des aktuellen Pixels
C Zoomfaktor des aktuellen Live-Bildes (1:1 entspricht einem Zoom von 1,00)
Bild 5-15
52
SOFTWAREBESCHREIBUNG
Hellfeldanwendungen
5 6
4
Werkzeug- und Statusleiste für Live- oder Kamerabilder
7 8 9
B
10
C
M80-1-0008 d 04/08
MIRAX SCAN
11
