Abdeckhauben abnehmen

Zum Wechseln der Halogenlampe (und anderer
Wartungsarbeiten) und bei Unterbrechungen des
Digitalisierungsvorgangs
Objektträger oder Magazine ist es notwendig, die
Abdeckhauben des MIRAX SCAN abzunehmen,
um die Störungen zu beseitigen.
Vor Abnehmen der Hauben ist das
Scan-Programm zu beenden und der
Steuerrechner und das Netzteil (24 V)
auszuschalten (Ausnahme Filterwechsel).
Unter der Grundplatte (6-1/4) befinden sich
5 Exzenterschrauben
Hauben auf der Grundplatte arretiert sind.
•
Zunächst ist die Haube 1 (6-1/1) abzunehmen.
•
Mit dem Maulschlüssel (SW 10) (6-1/5) jeweils 2
Exzenterschrauben (6-1/3) an den Seiten des
MIRAX SCAN um 90 ° gegen den Uhrzeigersinn
(6-1/B) verdrehen und Haube 1 mit beiden
Händen vorsichtig nach oben abnehmen.
Beim Abnehmen der Haube 1 ist
darauf zu achten, dass die Schutzbügel
(2-2/5) nicht
berühren.
•
Exzenterschraube
Grundplatte ebenfalls um 90 ° gegen den Uhr-
zeigersinn verdrehen und Haube 2 (6-1/2) mit
beiden Händen
abnehmen.
•
Wenn die Wartungs- oder Reparaturarbeiten
beendet sind, sind die Hauben (erst Haube 2,
dann Haube 1) wieder aufzusetzen und zu
arretieren, indem die Exzenterschrauben im
Uhrzeigersinn (6-1/A) verdreht werden.
Es ist darauf zu achten, dass beim Aufsetzen der Hauben keine Kabel eingeklemmt werden.
Dies gilt im besonderen für das/die Kabel der Scan-Kamera.
M80-1-0008 d 04/08
Störungen beseitigen
infolge verklemmter
(6-1/3), mit denen
die Scan-Kamera
an der Frontseite
vorsichtig nach
die
der
oben

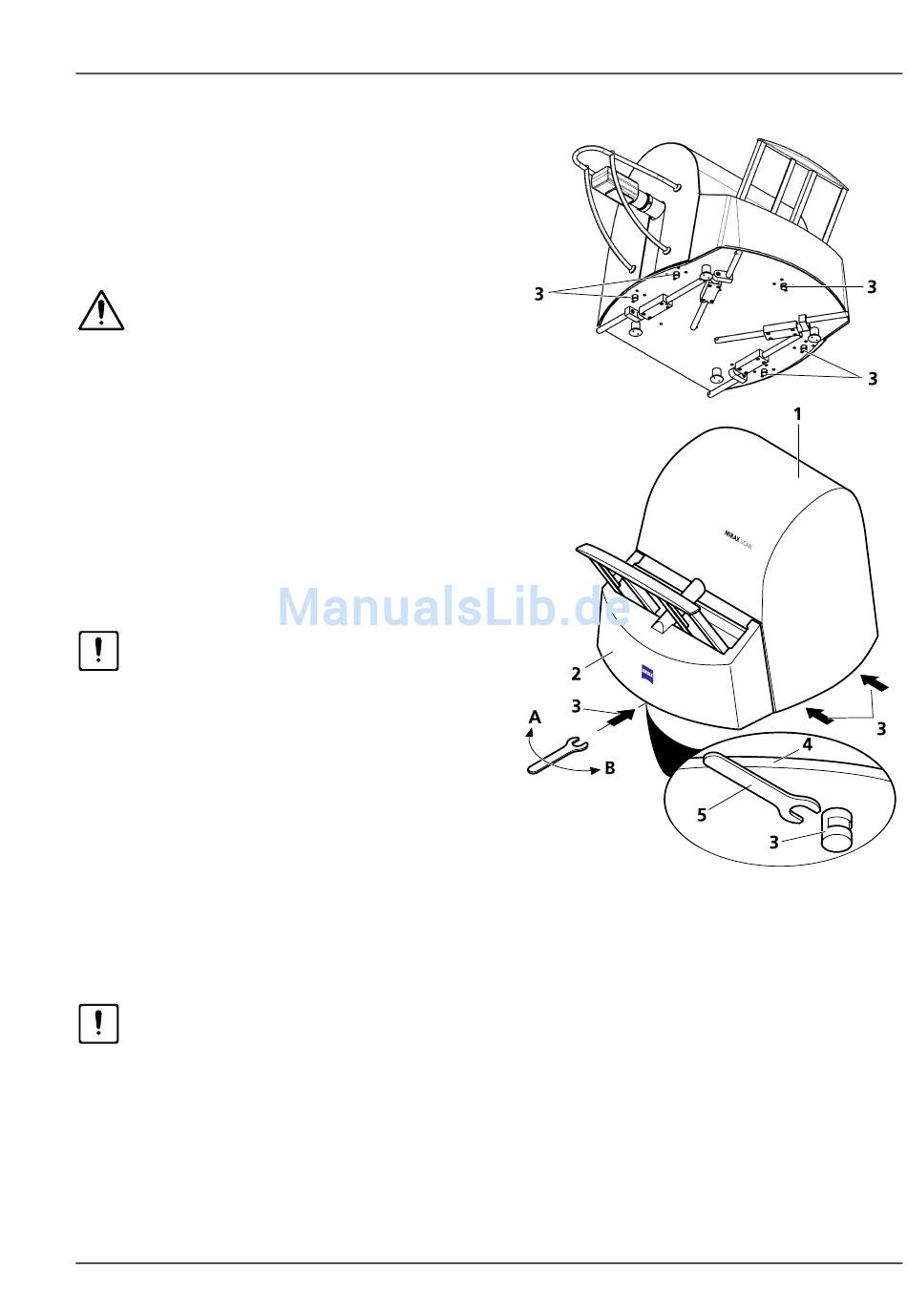

Bild 6-1 Hauben abnehmen
