5.4.6 Werkzeugleiste für Vorschaubild
Die Werkzeugleiste wird unabhängig von der gewählten Registerkarte angezeigt. Die wichtigsten
Funktionen der Werkzeugleiste sind die Bestimmung der zu digitalisierenden oder nicht zu
digitalisierenden Bereiche, wenn der Digitalisierungsbereich manuell ausgewählt werden muss (z. B. bei
manchen zytologischen Präparaten) oder wenn unnötige Bereiche (z. B. Schmutz) abgewählt werden
sollen.
Die Funktionen sind im Bild 5-16 unter 3 bis 8 und 11 beschrieben. Diese Funktionen werden
sinnvollerweise verwendet, wenn die Registerkarte Preview ausgewählt ist.
Die Bewegung des Objektträgers in Relation zur optischen Achse wird durch die Kreuztischfunktion
(5-16/9) aktiviert. Die Bewegung wird durch Klicken mit der linken Maustaste im Vorschaubild gesteuert.
Zur einfacheren Navigation im Vorschaubild empfiehlt es sich, das Vorschaubild über das Skaliermaß
(5-16/10) zu vergrößern. Die aktuelle Position wird über ein gelbes Kreuz angezeigt. Ein Klick auf eines
der Symbole (5-16/3, 4, 5, 6 oder 7) deaktiviert wieder diesen Modus.
1 2
1 Koordinaten der Cursorposition (Statusanzeige)
2 Auswahl für Angabe der Cursorposition (mm oder Nummerierung)
3 Auswahl eines ausgefüllten Rechtecks
4 Auswahl eines ausgefüllten Kreises
5 Auswahl einer Freihandlinie
6 Auswahl eines ausgefüllten Polygons
7 Auswahl eines Punktes
8 Falls Änderungen am Vorschaubild vorgenommen wurden, können bis zu 40 Änderungen mit jeweils einem Klick auf
diese Schaltfläche Schritt für Schritt rückgängig gemacht werden.
9 Setzen der Bildmarke an beliebige Stellen auf dem Objektträger durch einen Klick; bei aktiviertem Werkzeug kann der
Objektträger kontinuierlich in 2 Koordinaten zum Abbildungssystem verschoben werden, analog zu einem Kreuztisch
eines Mikroskops. Die Bewegung in z Richtung (Fokussierung) muss über die Einstellungen in der Registerkarte Focus
vorgenommen werden. Die Funktion kann durch Klicken eines der Symbole (3 bis 7) wieder deaktiviert werden.
10 Skaliermaß für das Vorschaubild (Auswahl in voreingestellten Werten über die Auswahlbox)
11 Bearbeitungsmodus für gewählte Bereiche (in Kombination mit den Symbolen 3 bis 7):
Not scanned:
Scanned:

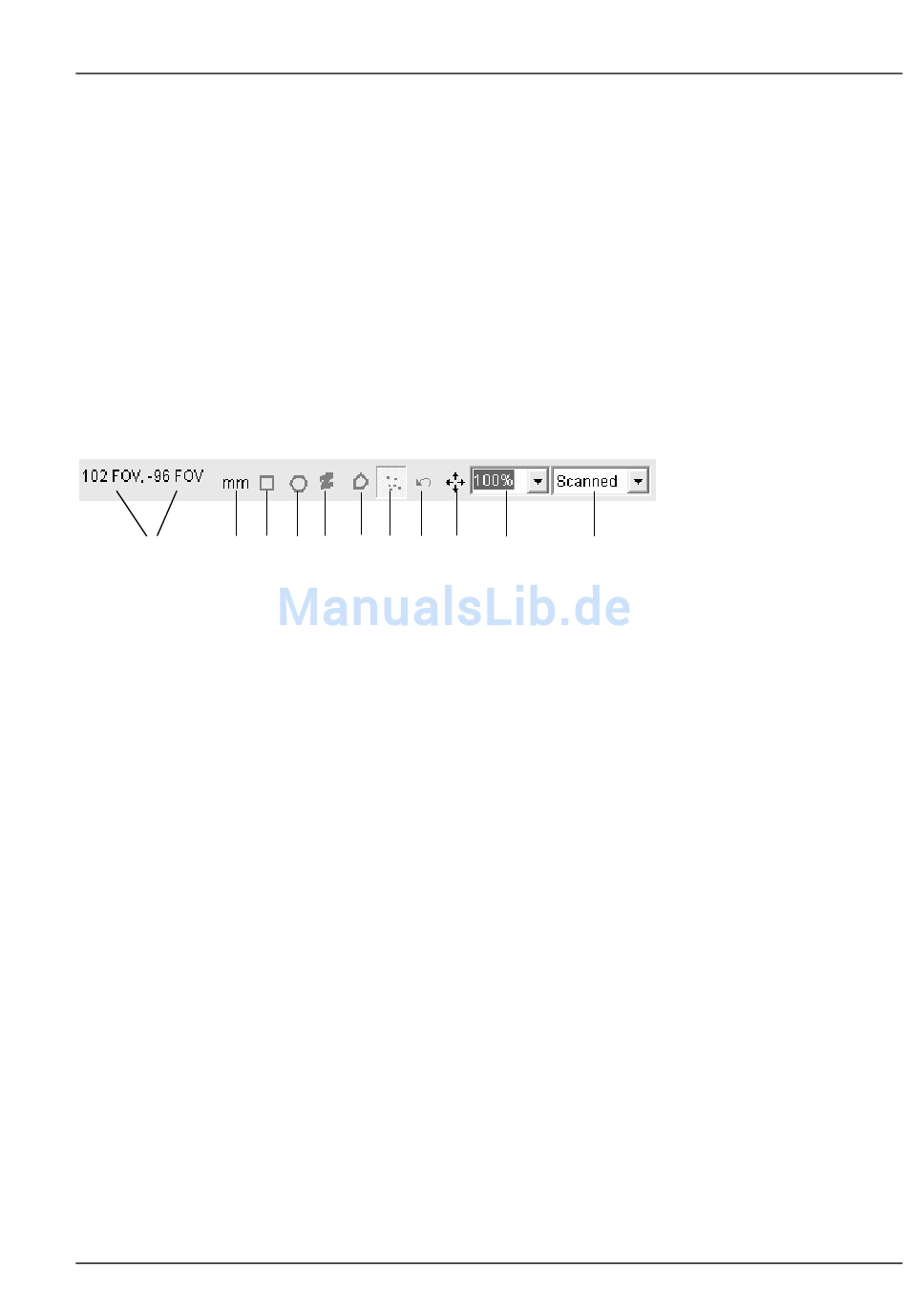

Bild 5-16 Werkzeugleiste zur Bereichsauswahl im Vorschaubild
M80-1-0008 d 04/08
SOFTWAREBESCHREIBUNG
Hellfeldanwendungen
3 4 5 6 7 8
ausgewählte Bereiche werden aus der Vorschau gelöscht
ausgewählte Bereiche werden hinzugefügt
9 10 11
